AutoCAD map 3D的API（Application Programming Interface，应用程序编程接口）包括ActiveX、AutoLISP、ObjectARX、地理空间平台和FDO（Feature Data Objects）。ObjectARX和FDO提供了C++和.NET两种类型的API。地理空间平台只提供.NET类型的API。

1）Visual LISP集成开发环境

在AutoCAD map 3D中仍然保留了Visual LISP集成开发环境（IDE），使用户可以更方便地对其进行二次开发，其界面如图5-1所示。

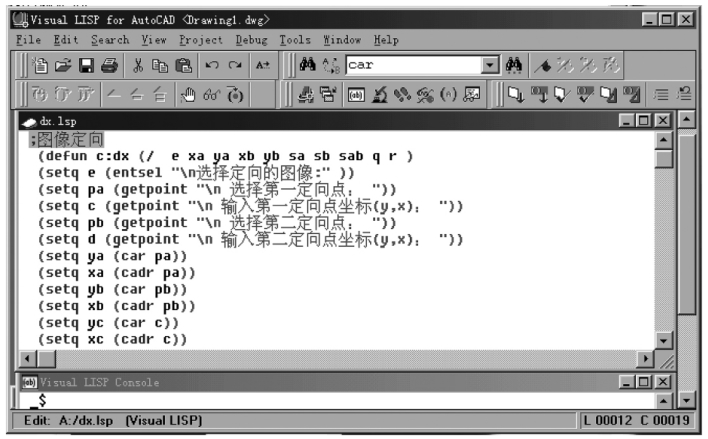

图5-1　Visual LISP集成开发环境

AutoLISP是AutoCAD内嵌的一种解释语言。它是一种很好的交互式语言，很适用于CAD这类交互性很强的应用软件。LISP语言的特点是程序和数据都采用符号表达式的形式，即一个LISP程序可以把另一个LISP程序作为它的数据进行处理。因此使用LISP语言编程十分灵活，看起来，是一个一个的函数调用。利用AutoLISP开发AutoCAD的一个典型应用是实现参数化绘图的程序设计。利用参数化绘图方法可以在较短的时间里快速、高质量地完成多方案对比设计，也可建立各种零部件的图形库，给出一些必要的参数即可直接绘出图形，由此可见AutoLISP的强大功能之所在。

随着计算机技术的发展，AutoCAD编程更加复杂，代码越来越庞大，AutoLISP的缺点亦越来越明显。主要表现是：功能单一，综合处理能力差；解释执行、程序运行速度慢；缺乏很好的保护机制，软件质量不易保证。

Visual LISP是AutoLISP的换代产品，它与AutoLISP完全兼容，并提供它所有的功能，同时它能访问新的多文档设计环境、COM／ActiveX用户界面、事件响应器等。Visual LISP同时提供了新的编程环境。该环境提供括号匹配、跟踪调试、源代码和语法检查等工具，方便了创建和调试LISP程序。

用户和开发者可以充分利用完全集成在AutoCAD内部的LISP开发环境。作为一个完整的用户化开发环境，Visual LISP可以迅速而方便地建立自己的高效解决方案。

2）VBA集成开发环境（ActiveX）

VBA（Microsoft Visual Basic for Applications）在集成开发环境中提供了高质量的用户化编程能力。它能够使得AutoCAD数据与其他VBA应用程序直接共享，如Microsoft word Office等软件。最重要的是VBA的加入，扩展了AutoCAD集成用户化工具的集成能力。它集成了AutoLISP、Visual LISP和ObjectARX API等工具。VBA开发技术具有编程环境简单易用、程序界面构造方便、程序执行速度快、工程独立或嵌套灵活等优点，在AutoCAD map 3D中仍然可以使用VBA集成开发环境，如图5-2所示。

3）ObjectARX开发技术(www.daowen.com)

ObjectARX是AutoCAD Runtime eXtension（AutoCAD实时运行扩展）的缩写，是AutoCAD R13之后推出的一个全新的面向对象的开发环境，也是AutoCAD第一次直接提供面向对象的二次开发工具。ARX程序可以监控和处理AutoCAD的各种事件，可以定义AutoCAD命令，包括可以透明执行的命令。ARX应用程序本身是AutoCAD的一部分，即被ACAD.EXE调用的动态链接库（DLL），拥有同AutoCAD一样的内存地址空间，直接访问AutoCAD的各种内存对象。而过去AutoLISP和ADS都是通过函数间接地访问Auto-CAD。实现了面向对象的编程。

AutoCAD map 3D ObjectARX是基于AutoCAD®ObjectARX，它提供了C++和.NET两种类型的API。

4）其他开发环境

AutoCAD map 3D还提供了地理空间平台、FDO（Feature Data Objects）和工作流API。

FDO API解决AutoCAD map 3D和其他系统数据连接（通讯）问题。

AutoCAD map 3D2008版本以后引入了地理空间平台API，用户可以使用它进行二次开发，编写相应的GIS应用程序来管理空间数据。

图5-2　VBA开发环境

AutoCAD map 3D2010版本，添加了工作流（Workflow）这一新功能，它将大量繁琐重复性作业交给工作流来完成。

AutoCAD map 3D中的大部分组件也都可以由用户自己定义或定制，其方法和步骤与AutoCAD的用户自己定义或定制基本相同。本章下面主要介绍Visual LISP开发技术、VBA开发技术、ObjectARX开发技术及.NET开发技术进行二次开发的基本知识。
