CASS系统提供了“草图法”“简码法”(简码见附录B5)、“电子平板法”和“原图数字化成图”等多种成图作业模式。本节主要介绍内外业一体化“草图法”的成图作业过程。内容包括碎部点坐标文件的建立与读入、定显示区、设置成图比例尺、展绘碎部点(高程点)、图形(地物、地貌)编辑与符号配置、图廓整饰、出图等。
(1)坐标数据文件的建立与读入
坐标数据文件的建立可以采用全站仪或RTK进行外业数据采集,收集地物属性及连接信息的方法来建立,其文件名格式为****.dat。
全站仪采集的数据文件的读入,可采用CASS成图软件“读取全站仪数据”菜单的功能直接完成,操作步骤如下:
①连接计算机和全站仪
用全站仪的数据传输线连接计算机。
②进入数据传输菜单
启动CASS软件,在“数据”下拉菜单中点击“读取全站仪数据”菜单图标,进入“全站仪内存数据转换”对话框,如图4-51所示。
③选择仪器类型
在“仪器”下拉列表中选择相应的全站仪,点击鼠标左键确定,如图选择“南方中文NTS-320坐标”。
④设置通讯参数
设置通讯参数包括通讯口、波特率、检验、数据位、停止位等。
⑤输入CASS坐标文件名和路径
在对话框最下面的空白栏里输入您想要保存的文件名,文件名应以****.dat形式命名,例如,本例文件名为2015-12.dat;并要输入完整的路径,本例的路径为“d:\样题\”。
⑥最后点击“转换”按钮,完成数据传输
在点击“转换”按钮时,系统会提示“先在微机上回车,然后在全站仪上回车!”,然后点击“确定”按钮即可。
(2)显示区
定显示区的目的是为了把屏幕窗口定在数据文件确定的范围内,以便于作图与图形编辑。在选择“定显示区”菜单项后,即出现一个对话窗如图4-89所示,此时要求输入坐标数据文件名,本题输入“2015-12.dat”。
这时,命令区显示:
最小坐标(米):X=5.763,Y=131.664
最大坐标(米):X=142.476,Y=304.626
(3)选择测点点号定位成图法
点击屏幕右侧菜单区之“点号定位”项,进入图4-89输入坐标数据文件名对话框,按要求输入文件名,命令区提示:
(www.daowen.com)

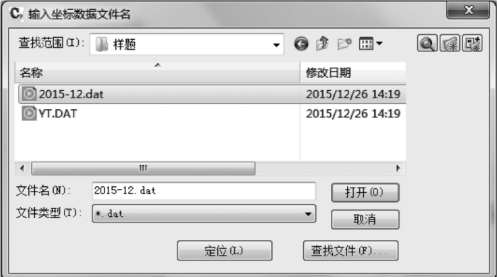

图4-89 输入坐标数据文件名对话框
读点完成!共读入72点。
(4)设置成图比例尺
选择绘图处理菜单下的设置成图比例尺子菜单,在命令行输入成图比例尺分母即可,本题设置成图比例尺为1∶1 000。
(5)展绘碎部点

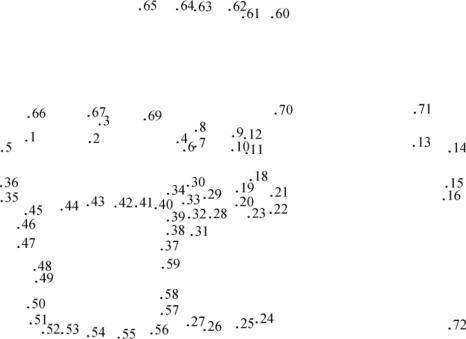

选择绘图处理菜单下的“展点”子菜单,据对话框提示选择坐标文件读入即可。本例“2015-12.dat”文件展点后如图4-90所示。
(6)图形(地物、地貌)编辑与符号配置
选择地物编辑和右侧屏幕菜单的相应功能,对已绘平面图进行编辑,调整高程点的位置,处理图面上的问题,增加属性注记、配置面积符号使其符合出图标准。
图4-90 碎部点示意图
现以房屋为例介绍其绘制方法,如图4-90所示,1、2、67、66为房屋的四个角点,3、4、64、65、69、68是另一房屋的6个角点,绘制其图形时,点击右侧屏幕菜单的“居民地”菜单,进入“一般房屋”的子菜单对话框,根据地物草图确定房屋类型,例如选择“四点房屋”菜单,回车,绘图步骤为:
①命令行显示:已知三点/2.已知两点及宽度/3.已知四点<1>:输入3,回车。
②命令行提示:鼠标定点P/<点号>1,回车。
③依次输入其他三点的点号,回车即可完成四点房屋的绘制。
④同样方法绘制其他房屋,点号输入时注意同一方向顺序,多于四点时,选择“多点房子”菜单,绘制完成后。效果如图4-91所示。

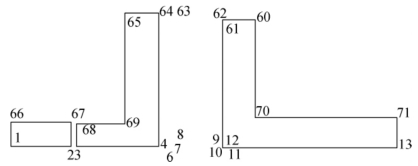

图4-91 房屋绘制
道路、池塘、陡坎与斜坡、植被等其他地物的绘制方法类似,通过相应的菜单进行操作即可完成。等高线的绘制可参考本节前面介绍方法来完成。
(7)图廓整饰
在完成图形编辑后,应增加图廓及图廓内外注记信息。包括图名、图号、比例尺、成图时间、坐标系统、高程基准、图式标准等。
(8)成果输出
完成图廓整饰后,用“purge”命令清除图内的废点、废块等,然后存盘或用绘图仪出图。这样就完成了从数据采集与处理、图形编辑、整饰出图的全过程。
