1）工作空间与功能区划分

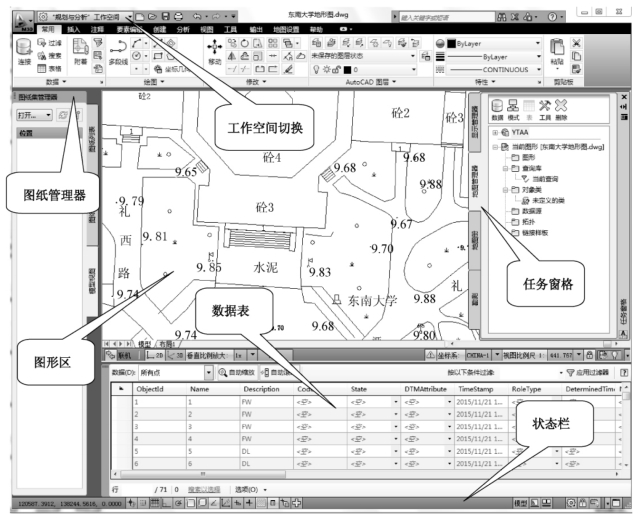

AutoCAD map 3D2013安置成功后，启动程序，进入“规划与分析”工作空间，其界面如图4-2所示。点击切换工作空间下拉菜单，选择进入“Map经典工作空间”，简洁界面如图4-3所示。

“下拉菜单”和“工具栏”主要用于提供地图制作任务的命令与功能。

“数据表”和“数据视图”是以表格格式显示属性数据。数据表用于查看地理空间要素的空间数据和属性数据；数据视图用于查看已链接到图形对象的属性数据。

“任务窗格”的主要作用是管理地图和地图数据、显示数据图层和为数据图层设置样式、引入和管理勘测数据和发布多页地图册。

“状态栏”的主要作用是显示当前光标位置、更改放大和比例设置、在二维和三维之间切换、切换工作空间，还可以使用常用其他工具。

图4-2　“规划与分析”工作空间

图4-3　“Map经典”工作空间

AutoCAD map 3D2013下拉菜单和工具栏、状态栏的使用方法与相应的AutoCAD使用方法类似，基本图形元素的绘制与编辑方法与要点也相同，在此不赘述。

2）工作环境设置

工作环境设置的主要任务是自定义AutoCAD map 3D的应用程序窗口、功能区、工具栏和默认设置以适应制图工作需要。

（1）工作空间选择与设置

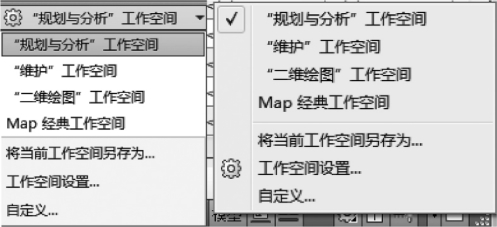

点击左上角的“切换工作空间”下拉菜单，或点击右下角“切换工作空间”工具条，都可以进行工作空间的切换，如图4-4所示。

图4-4　工作空间切换菜单

AutoCAD map 3D提供了“规划与分析”“维护”“二维绘图”和“Map经典”四个工作空间，用户可以根据工程的需要选择最适合的工作空间。

对熟悉AutoCAD软件和其功能区的用户，同时主要使用图形数据的用户可以选择“二维绘图”工作空间。

“规划与分析”工作空间自定义AutoCAD map 3D命令和工具栏及管理窗口，主要适用于多数据源制图和分析工程项目。

“维护”工作空间对使用企业行业模型的用户进行了自定义，主要适用于数据更新的工程项目。(www.daowen.com)

“Map经典”工作空间主要用于处理早期版本的产品，某些新命令在该工作空间中不可用。

（2）“二维绘图”工作空间的默认设置

要使用“二维绘图”工作空间作为默认工作空间的设置步骤如下：

①点击左上角的“切换工作空间”下拉菜单，或点击右下角“切换工作空间”工具条；

②点击“自定义”选项；

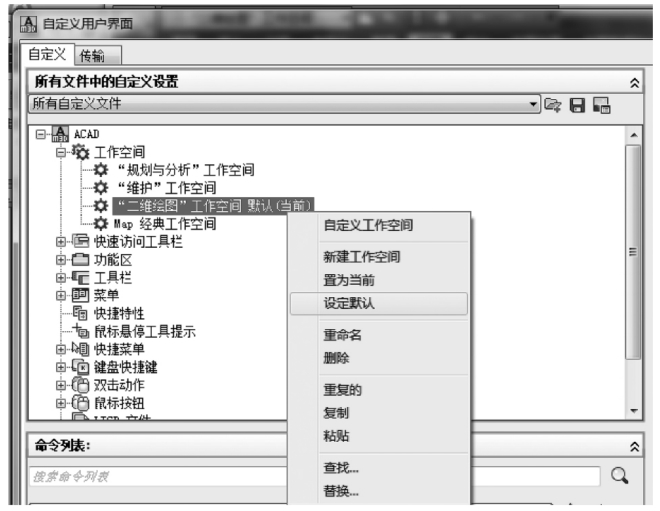

③在“二维绘图”工作空间（或自定义工作空间）上单击鼠标右键，然后单击“设置默认值”，如图4-5所示；

④要在当前会话期间使用此工作空间（以及将其设置为默认值），再次在其上单击鼠标右键，然后单击“置为当前”；

⑤单击“确定”。

（3）添加功能区、菜单和工具栏选项

图4-5　切换工作空间

在AutoCAD map 3D中，可以进行功能区、菜单和工具栏的自定义，其基本步骤与AutoCAD的相应设置类似。

①在“自定义用户界面”对话框中的“所有自定义文件”窗口内，选择要修改的工作空间。例如选择“二维绘图”工作空间。

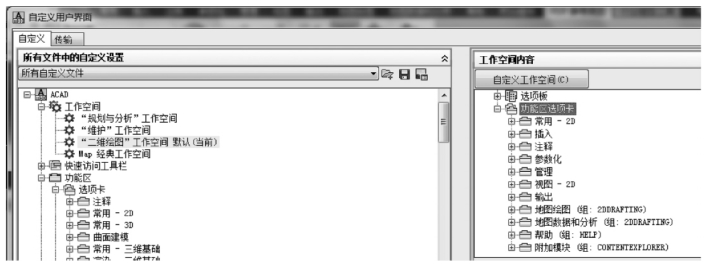

②在“自定义工作空间”窗口内展开要自定义的项，以查看该项下的所有项。例如，展开“功能区选项卡”菜单查看该菜单下的选项，如图4-6所示。

图4-6　自定义工作空间

③如果要在“功能区选项卡”添加“PDF参考底图上下文选项卡”，先点击“自定义工作空间”按钮，使字体变蓝，进入可编辑添加状态。

④在“命令列表”下，单击要包含的工具并将其拖到“功能区选项卡”中，单击“应用”，单击“确定”即可完成相应功能的添加，如图4-7所示。

图4-7　选项卡添加
