数字测图技术:AutoCADmap3D2013功能特点

时间:2023-10-09 理论教育 版权反馈
【摘要】:1)FDO数据访问技术AutoCAD map 3D软件采用了开源的要素数据对象技术,能够直接无缝地访问存储于关系数据库、文件和基于web服务的空间数据,使得设计人员和GIS部门更加有效地访问和共享同一份数据。4)简单快捷的数据连接方式在AutoCAD map 3D软件系统的三个工作空间,都可以快速地进行数据连接,如图4-1所示,点击图标即可与Oracle、MySQL及企业行业模型进行连接。AutoCAD map 3D可以自动生成有关空间信息的元数据,并以标准管理格式发布。

数字测图技术:AutoCADmap3D2013功能特点

1)FDO数据访问技术

AutoCAD map 3D软件采用了开源的要素数据对象(FDO,Feature Data Object)技术,能够直接无缝地访问存储于关系数据库、文件和基于web服务的空间数据,使得设计人员和GIS部门更加有效地访问和共享同一份数据。

支持的数据库主要有ESRI ArcSDE、Oracle Spatial、MySQL关系数据库、Microsoft SQL Server关系数据库等。

2)使用“显示管理器”控制可见性

每个地图文件均可包含多个显示地图。每个显示地图均有单独设置样式的自有图层集。例如,可以连接至包含地块的数据存储,然后创建一个按面积为地块创建专题的显示地图,以及一个按人口为地块创建专题的显示地图。可以将显示地图与视口关联,为每个视口/地图添加图例。同时可使用动态比例尺,通过旋转指北针控制方向。

3)方便高效的行业模型管理器

行业模型是存储在Oracle数据库(企业行业模型)或者图形或样板文件(基于文件的行业模型)中的专用模式。系统提供电、水、废水和气体行业模型。用户可以使用Autodesk Infrastructure Administrator创建、编辑和配置行业模型。行业模型包含要素类、规则、关系和其他设置。行业模型管理器使用树状视图显示存储在数据库中的对象,可以为每个行业模型定义不同的管理器来管理主题(和要素类)、域、拓扑、交点、系统表和工作流等对象。(www.daowen.com)

4)简单快捷的数据连接方式

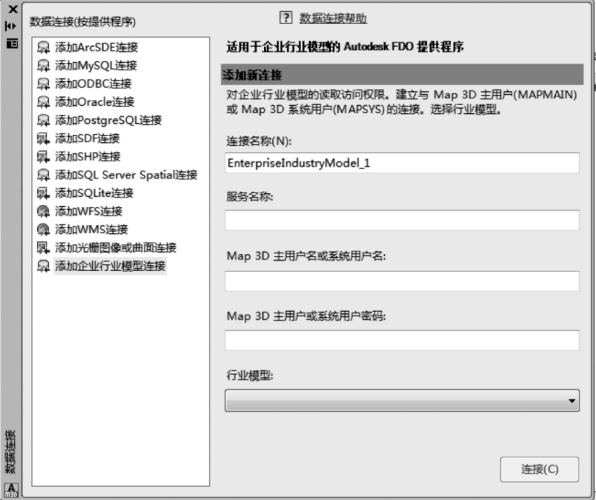

在AutoCAD map 3D软件系统的三个工作空间,都可以快速地进行数据连接,如图4-1所示,点击图标即可与Oracle、MySQL及企业行业模型进行连接。

图4-1 数据连接

另外,系统可以轻松集成各种格式的现场勘测数据,提供更加精确的设计和数据、强大的制图和可视化工具、共享准确的地图和地理空间数据、支持多用户编辑、使用要素分类,按照图形对象所代表的实际要素(如:地块、阀门水管)来组织这些对象。AutoCAD map 3D可以自动生成有关空间信息的元数据,并以标准管理格式发布(如FGDC)。
