手工计算法在数字测图技术中的应用

手工计算碎部点坐标的方法通常有计算器法和绘图软件作图法。

1)计算器法

按照相应的点位图形和计算公式,用袖珍计算器计算碎部点坐标是一般常用方法,主要用于平面坐标计算。近年来,全站仪功能的扩展,很多全站仪都具有一定的坐标计算功能,给现场碎部点测算带来了极大方便,提高了外业工作效率。NTS-340系列全站仪除具有袖珍计算器功能外,还有坐标正反算、点到直线距离计算、交会点坐标计算(距离、角度)、体积计算、面积周长计算等计算功能。如图3-30所示。

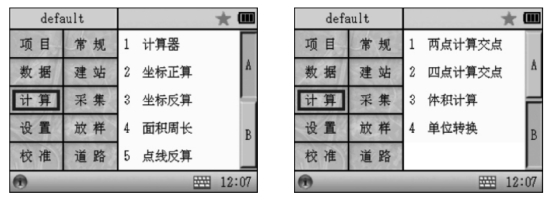

图3-30 NTS-340全站仪计算功能

下面以交会点坐标计算(距离、角度)菜单为例,计算其操作步骤:

①开机,在图3-30的主界面按“计算”按钮进入计算菜单界面;

②点击B菜单页,选择“两点计算交点”选项,进入两点计算交点界面,如图3-31所示;

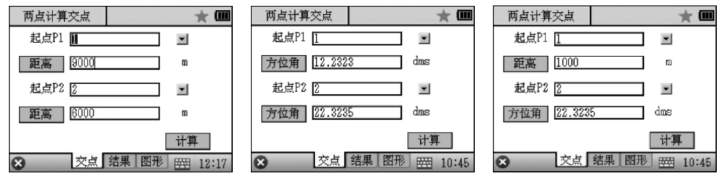

图3-31 两点计算交点界面

③在图3-31中输入起点P1、P2两点的点号;

图3-32 两点计算交点坐标

④距离交会时分别输入待定点到P1、P2的距离,角度交会时需要点击“距离”按钮转换为角度状态,如图3-31,然后输入P1、P2处对应的角度;(www.daowen.com)

⑤距离与角度交会时,一个按钮设置为距离模式,另一个设置为角度模式,如图3-31所示;

⑥检查输入数据无误后,点击“计算”按钮,即可显示;

⑦输入待定点点名(或点号)、编码,按“保存”键保存计算结果,完成计算,如图3-32所示。

坐标正反算、点到直线距离计算、体积计算、面积周长计算等计算功能的操作类似,详细步骤参考该仪器使用说明书。

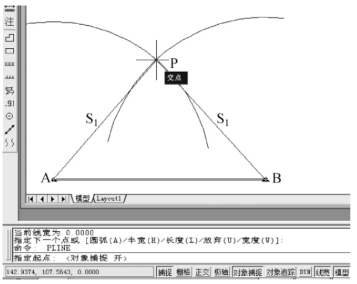

图3-33 作图确定交点坐标

2)绘图软件作图计算碎部点坐标

绘图软件中有相应的绘图与捕捉功能,可以利用其计算确定待定点的坐标。例如A、B为两已知点,待定点P距离A为S1,距离B为S2,需要计算确定P点坐标(X,Y)。在AutoCAD绘图环境中作图法确定该点坐标的步骤如下:

①根据已知点坐标展绘A、B两已知点;

②以A为圆心,以S1为半径,画圆弧;

③以B为圆心,以S2为半径,画圆弧;

④将捕捉方式设置为:“交点”;

⑤捕捉交点坐标,在命令行显示可得如图3-33所示。
