随着GPS-RTK测量数据处理软件功能的不断扩展,隐蔽及难以直接测定的碎部点的测量可以在现场直接计算求解。现以中海达RTK手簿软件为例,介绍GPS-RTK测量处理隐蔽及难以直接测定的碎部点的测量方法。

1)间接测量功能

Hi-RTK手簿软件能提供以下6种碎部点测算功能,如图3-27所示。进入项目主界面,选择“工具”图标,即可进入“间接测量”界面。

(1)四点已知法

该方法需要测定四个辅助点来计算P点坐标,不需要测量距离,使用方便,是常用方法之一。但要求A、B、C、D四点与P构成两条直线,以便计算P点坐标。

(2)两点两线法

该方法需要测定两个辅助点来计算P点坐标,需要测量辅助距离L1、L2,适用于量距较短的情况,使用方便,也是常用方法之一。但要求A、B、P构成逆时针图形编号,以便正确计算P点坐标。

(3)两点一线法

该方法需要测定两个辅助点来计算P点坐标,需要测量辅助距离L1,适用于量距较短的情况,使用方便,也是常用方法之一。但要求A、B、P位于一条直线上。

(4)两点两角法

该方法与前方交会计算原理相同。

(5)两点线角法

该方法利用极坐标法原理计算待定点坐标。

(6)方位角

该方法利用极坐标法原理计算待定点坐标。(www.daowen.com)

2)间接测量操作步骤

下面以四点法为例,说明其操作步骤:

①如图3-28,所示,在间接测量界面点击“四点已知”法图标,进入其操作界面;

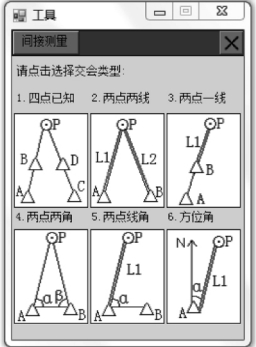

图3-27 间接测量界面

图3-28 四点已知法测量界面

图3-29 待定点坐标计算结果

②在ID窗口选择A、B、C、D点号,分别确定(实测)其坐标,其方法有三种:

点击GPS图标,实测坐标;点击文件库图标,导入控制点坐标;点击“图选”图标,在图上选取点坐标。

③确定四点坐标后,点击“计算”按钮,即可计算出待定点坐标,如图3-29所示。

其他间接测量方法的操作,与四点已知法类似。
