Visual Studio.NET是当前最流行的、基于.NET框架的Windows系统平台应用程序的集成开发环境，它包括Visual Basic.NET、Visual C++.NET、Visual C＃.NET、Visual J＃.NET等组件，全都采用相同的集成开发环境。在Visual C＃.NET中，提供了对GDI+基本图形功能的访问，使用GDI+处理二维（2D）的图形和图像，使用Direct X处理三维（3D）的图形图像，图形图像处理用到的主要命名空间是System.Drawing，主要有Graphics类、Bitmap类、从Brush类继承的类、Font类、Icon类、Image类、Pen类、Color类等。本节介绍基于Visual C＃.NET的图形绘制的基本概念与过程。

1）基本概念

利用Visual C＃.NET绘制图形，先要了解画布（画板）、画笔、画刷、颜色等基本概念。

（1）画布创建

在GDI+中，绘图表面（画布）可以是窗体、控件、打印机、预览或图像，实际编程时，C＃中画布可以通过Graphics这个类来创建，其方法有如下三种：

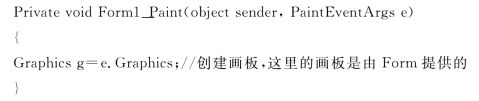

①在窗体或控件的Paint事件中直接引用Graphics对象，其代码如下：

该方法是假设当前过程是绘制窗体的onPaint方法，则可以直接从该方法的参数e中获得Graphics对象。

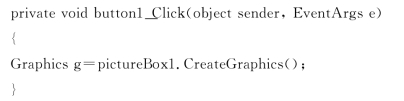

②利用窗体或某个控件的CreateGraphics方法，其代码如下：

该方法是假设当前过程是绘制窗体是pictureBox1控件，通过调用CreateGraphics方法来创建Graphics对象。

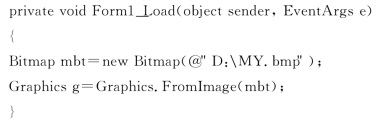

③从继承自图像的任何对象创建Graphics对象，其代码如下：

该方法在需要更改已存在的图像（如D：＼MY.bmp）时十分有用。

（2）画笔创建

在C＃中采用pen类定义画笔，例如，创建一个pen对象，其颜色为蓝色，宽度为3的画笔，其代码如下：

所有的pen对象都有一个DashStyle属性，其决定该画笔画出的线条的式样。

（3）画刷创建

画刷的创建与画笔类似，它描述的是填充方式，例如定义一个红色的纯色的画刷代码为：

（4）系统颜色

在创建画笔时，可以自定义颜色，也可以定义成系统颜色。系统颜色由Windows定义，如SystemColors.Desktop、SystemColors.Menu、SystemColors.ButtonFace等，编程人员可以按照一般习惯选用，以达到最佳的视觉效果。(www.daowen.com)

2）Visual C＃.NET编程绘图步骤

本节以Visual Studio 2010平台为开发环境，介绍Visual C＃.NET编程开发一个简单绘图模块的过程，其具体步骤如下：

①新建项目

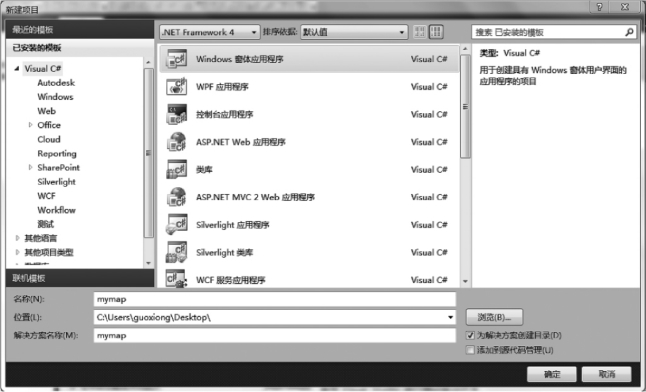

启动Visual Studio 2010平台，点击新建项目，进入新建项目对话框，如图2-27所示，在左侧选择Visual C＃选项，在中间栏的程序类型选择Windows窗体应用程序，在对话框下面填写项目名称、位置及解决方案名称，然后点击“确定”按钮。

图2-27　新建项目对话框

②绘图界面设计

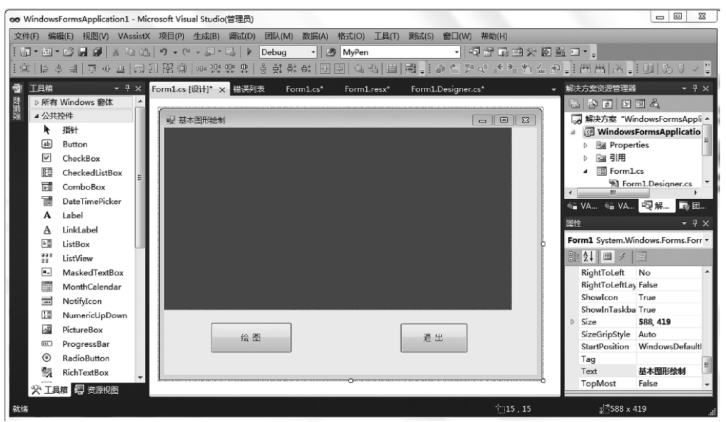

如图2-28所示，在窗体上添加一个pictureBox1图片框和两个命令按钮。pictureBox1图片框绘制图形，“确定”按钮执行绘图命令。“退出”按钮执行退出绘图状态，将Form1的TEXT属性设置为“基本图形绘制”。

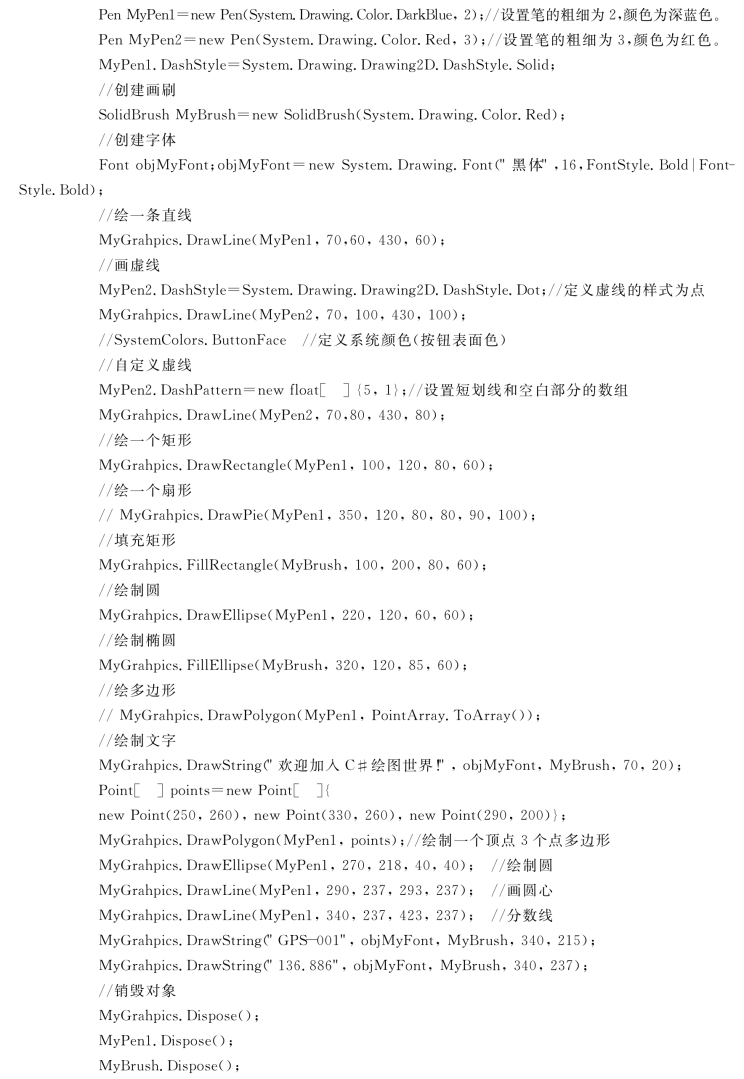

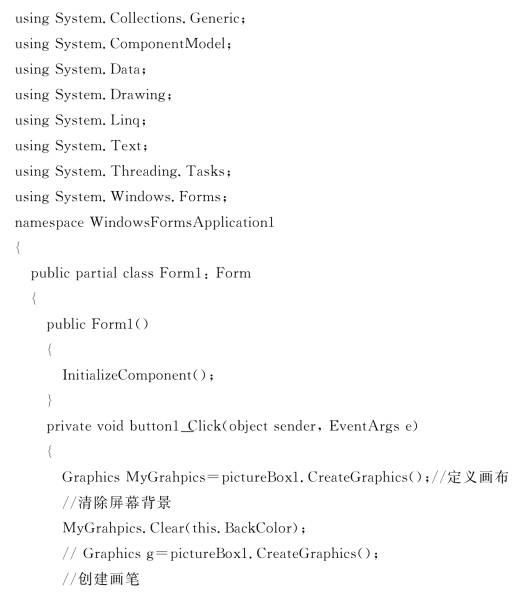

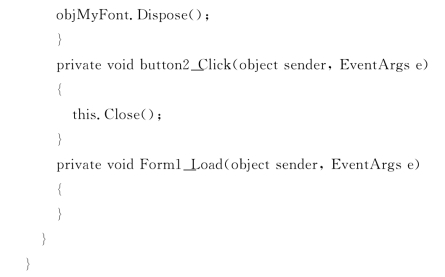

③程序界面设计完成后，点击Form1，在Form1类的代码框架中添加以下代码：

图2-28　界面设计

图2-29　基本图形生成

④调试运行

程序代码编辑完成后，按F5或点击调试菜单进行调试，直至消除所有错误，最后生成解决方案（即生成EXE可执行文件）。

⑤图形生成

执行生成的EXE文件，即可生成图形，如图2-29所示，该模块绘制出矩形、圆、椭圆及其填充图形，绘制出GPS控制点符号及注记，能绘制实线、虚线、点线三种基本线型。

本节只介绍了图形生成的基本方法，但还有很多高级绘图技术问题没有涉及，如图形编辑、数据结构、图形保存等，这些问题都要在专业绘图软件中解决。
