数字测图技术:基本作业流程

比例尺数字测图项目的实施,其作业流程一般可分为以下几个阶段:项目技术设计、测区控制测量、数据采集、数据处理、质量检查和地图数据的输出。

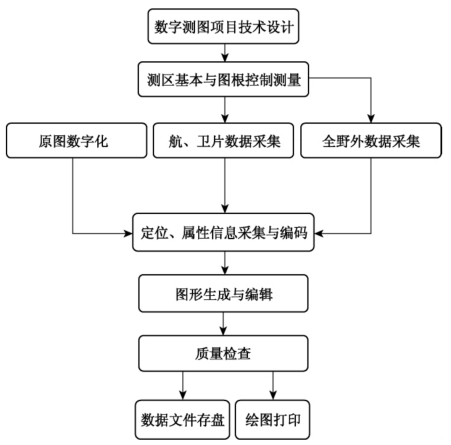

图1-5 大比例尺数字测图方法与流程示意图

数字测图技术设计的主要目的是根据项目要求,确定测图方法,明确成果的坐标系统、高程基准、时间系统、投影方法、技术等级和精度指标,形成能指导作业的技术设计书。测区基本控制与图根控制的主要任务是实地建立平面与高程控制系统,为数据采集和相片控制提供基础。数据采集和编码是数字测图的基础,这一工作主要在外业期间完成。内业进行数据的图形处理,在人机交互方式下进行图形编辑,生成绘图文件。质量检查的任务是根据规范与测区技术要求进行相应环节的质量检查,保证数字地图的质量可靠。最后由绘图仪绘制大比例尺地图,其作业阶段划分如图1-5所示,各阶段的主要作业内容有:

1)技术设计(分项)的主要内容

(1)主要说明任务的来源、目的、任务量、测区范围和作业内容、行政隶属以及完成期限等任务基本情况。

(2)说明与测绘作业有关的作业区自然地理概况。

(3)已有资料情况。说明已有资料的数量、形式、主要质量情况和评价、说明已有资料利用的可能性和利用方案等。

(4)所引用的标准、规范或其他技术文件。

(5)成果(或产品)主要技术指标和规格。

一般包括成果类型及形式、坐标系统、高程基准、时间系统、比例尺、分带、投影方法、分幅编号及其空间单元、数据基本内容、数据格式、数据精度以及其他技术指标等。

(6)设计方案

其主要内容包括:硬件与软件环境、作业的技术路线或流程、作业方法与技术要求、生产过程中的质量控制和产品质量检查、数据安全与备份、上交和归档成果、有关附录等。(www.daowen.com)

2)测区基本控制与图根控制测量

测区基本控制测量主要是完成四等以下平面与高程控制测量系统的建立工作,其作业方法有GPS测量、导线测量、交会测量和极坐标(引点)法等。精度要求是:四等以下各级基础平面控制测量的最弱点相对于起算点点位中误差不大于5cm;四等以下各级基础高程控制测量的最弱点相对于起算点高程中误差不大于2cm;1∶500测图时图根控制点相对于图根起算点的点位中误差不大于5cm,1∶1 000、1∶2 000时不大于10cm,图根控制点高程中误差不大于测图比例尺基本等高距的1/10。

3)数据采集与编码

数字测图时数据采集和编码的主要工作是地形碎部点的测量。

地形碎部点的测量工作是获得碎部点数据文件、碎部点之间的连接关系和点的属性。这样,每一个碎部点的记录,通常有点号、观测值、坐标与高程、连接关系及属性。连接关系及属性一般是用编码来完成,输入这些信息码极为重要,因为地面数字测图在计算机制图中自动绘制地图符号就是通过识别测量点的信息码执行相应的程序来完成的。信息码的输入可在地形碎部测量的同时进行,即观测每一碎部点后随即输入该点的信息码,或者是在碎部测量时绘制草图,随后按草图输入碎部点的信息码。

4)数据处理和图形文件生成与编辑

数据预处理是对原始记录数据作检查,删除已作废除标记的记录和删去与图形生成无关的记录,补充碎部点的坐标计算和修改有错误的信息码。数据预处理后生成碎部点文件。

根据碎部点数据文件,在数字测图软件的支撑下形成图块文件。图块文件生成后可进行人机交互方式下的地图编辑。在人机交互方式下的地图编辑,主要包括删除错误的图形和不需要表示的图形,修正不合理的符号表示,增添植被、土壤等配置符号以及进行地图注记。

5)质量检查

主要任务是完成作业的过程检查和最终检查,检查的内容包括数学基础、平面和高程精度、接边精度、属性精度、逻辑一致性、整饰质量和附件质量检查等。

6)地图数据的输出

地图数据的输出可以通过图解和数字方式进行。图解方式是用自动绘图仪绘图,数字方式是通过数据的贮存,建立数据库,最后按项目要求提供数字测图成果。
