数字地形图按照国家标准（GB／T 17278—2009）划分，可以按照产品类别、数据结构和空间范围来进行分类。

按照产品类别数字地图可以分为基本产品和非基本产品两大类。基本产品是符合相应测绘标准规范的国家基本比例尺数字地形图，如1∶500、1∶2 000、1∶10 000、1∶50 000、1∶250 000、1∶1 000 000等比例尺数字地图。非基本产品是指其他比例尺数字地形图，内容包括地形图主要要素，表现形式可以是复合图像或渲染图。

数字地形图按空间范围分为标准图幅和非标准图幅两大类。标准图幅指按照GB／T 13989标准分幅的图幅，非标准分幅是指按照需求进行的分幅，如行政区域、自然区域和其他区域的分幅。

数字地形图按数据结构分为矢量式、栅格式和矢栅混合式三大类。使用较广的矢量式数字地图有数字高程模型、数字线划地图、数字栅格地图和矢栅混合的数字正射影像图等。

1）数字高程模型（Digital Elevation Model，DEM）

DEM是用一组有序数值阵列形式表示地面高程的一种实体地面模型。

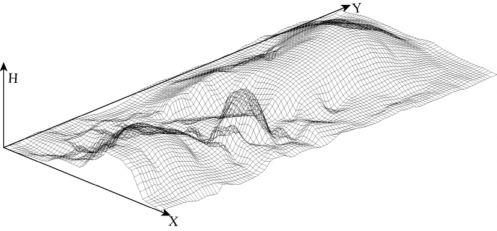

它是在特定投影平面上规则的空间水平间隔的高程值矩阵，如图1-1所示。DEM的水平间隔应随地貌类型的不同而改变。为控制地表形态，可配套提供离散高程点数据。

DEM可以采用航空摄影测量法、矢量数据生成法和机载激光雷达测量方法来建立与生成。

图1-1　数字高程模型示图

DEM应用可转换为等高线图、透视图、断面图以及专题图等各种图解产品，或者按照用户的需求计算出体积、空间距离、表面覆盖面积等工程数据和统计数据。

2）数字正射影像图（Digital Orthophoto Map，DOM）

DOM是利用经扫描处理的数字化的航空相片和高分辨率卫星遥感图像数据，对逐像元进行几何改正和镶嵌，并叠加部分矢量要素和注记，按一定图幅范围裁剪生成的数字正射影像集，如图1-2所示。

图1-2　数字正射影像图示图(www.daowen.com)

DOM可采用航空摄影测量法和卫星遥感测量法制作生成。

它是同时具有地图几何精度和影像特征的图像。数字正射影像图具有精度高、信息丰富、直观真实、获取快捷等优点，可作为背景控制信息，评价其他数据的精度、现实性和完整性都很优良；可从中提取数字城市所需要的各种类别的海量地理信息、自然资源信息和社会经济发展信息，为城市现代化建设、防治灾害和公共城市建设规划各种调查和管理等提供可靠依据；还可从中提取和派生新的信息，实现地图的修测更新。

3）数字栅格地图（Digital Raster Graphic，DRG）

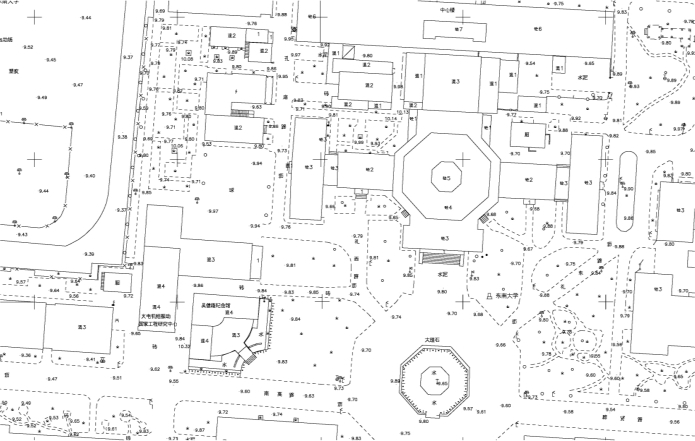

DRG是各种比例尺的纸介质地形图和各种专业使用的彩图的数字化产品，如图1-3所示，就是某幅图经扫描、几何纠正及色彩校正后，形成在内容、几何精度和色彩上与地形图保持一致的栅格数据文件。可以较为方便地进行放大、漫游查询等。

图1-3　数字栅格图示图

DRG可作为背景用于数据参照或修测拟合其他地理相关信息，使用于数字线划图（DLG）的数据采集、评价和更新，还可与数字正射影像图（DOM）、数字高程模型（DEM）等数据信息集成使用，派生出新的可视信息，从而提取、更新地图数据，绘制纸质地图。

DRG可采用航空摄影测量法、卫星遥感测量法和原图扫描法制作生成。

4）数字线划地图（Digital Line Graphic，DLG）

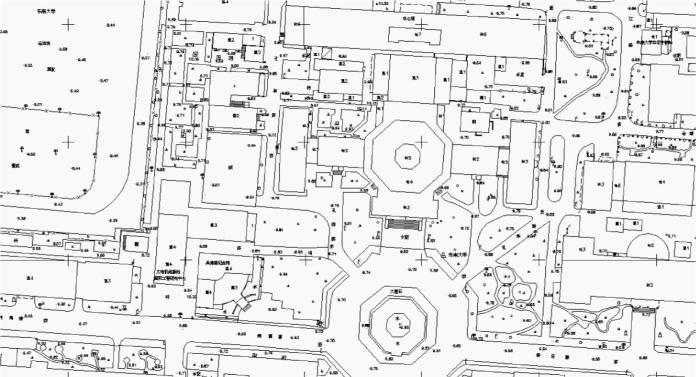

DLG是以点、线、面形式或地图特定图形符号形式，表达地形要素的地理信息矢量数据集，是一种更为方便的放大、漫游、查询、检查、量测、叠加的地图。其数据量小，便于分层，能快速地生成专题地图，如图1-4所示。

数字线划地图可以采用全野外数据采集法、航空摄影测量法、模拟地形图数字化法来生成。

DLG是地表上各种地理空间信息的位置矢量表示和属性性质集成，并对各种地理要素进行严格的分层和拓扑关系建立，最终以数据库的形式加以组织，因此具备编码、编辑、查询、检索、统计、分析等功能，是建立各种地理信息系统的数据源。它是4D产品的核心，是4D产品中最重要、最实用的产品。它在工程建设的规划与施工设计、土地使用规划与控制、交通规划与建设、城市建设管理、环境工程与大气污染监测、自然灾害的监测估计、自然资源调查和公共事业服务等领域有着广泛的应用。

图1-4　数字线划图示图
