根据7-3变参数分析，落地式钢管桁架的最优高跨比、截面宽高比、榀间距为1／28≤H／L≤1／8、W／h≤1／1．2、4m≤S≤6．6m。榀间距越小、高跨比越大、宽高比越大，结构越不利，为此，在最优变参数中，取对结构最不利的参数进行落地式钢管桁架抗震简化分析。

若取落地式钢管桁架的跨度为48米，同时取对结构最不利是的榀间距S＝4m，高跨比H／L＝1／8，宽高比W／h＝1／1．2，则拱高度为6m，拱宽度为5m。横截面仍为倒三角形，杆件规格：上弦杆φ219×8，下弦杆φ299×16，腹杆和横隔φ121×6。材料为Q235钢，屈服强度为235MPa，弹性模量为206GPa，泊松比为0．3。采用大型通用有限元软件ANSYS进行模拟，杆件采用beam44单元。

采用振型分解反应谱法进行分析，当场地、地震分组、抗震设防烈度不同时，地震影响因子就会不同，在振型分解反应谱法中需要输入频率对应的地震影响因子，所以当地震影响因子不同时，采用振型分解反应谱法所分析出来的轴力应该是不同的。因此先假定三个参数：场地类别、地震分组、设防烈度。三个基本参数的各个因素水平取值如表7-6所示。

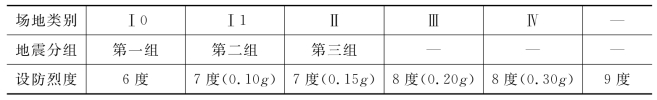

表7-6　基本参数取值

通过改变基本模型的场地类别、地震分组分析水平地震影响因子K的变化规律。图7-31为各参数对的影响曲线。

从图中可以看出，上弦杆、下弦杆、腹杆的水平地震影响因子都随着场地类别级数的增加而增大，在Ⅲ、Ⅳ时，相差很小；随着地震分组级数的增加而相差很小；随着设防烈度的增大而增大。

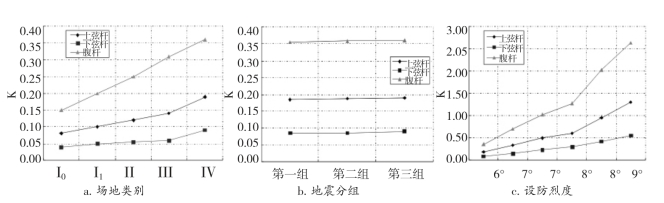

图7—31　水平地震影响因子变化规律(www.daowen.com)

由上述水平地震影响因子的单一参数分析可知，场地类别、设防烈度对影响显著，地震分组对影响较小，因此将场地类别、设防烈度作为两个变参数进行落地式钢管桁架的水平地震影响因子的分析。上弦杆、下弦杆、腹杆在不同场地、不同设防烈度下的取值如表7-7～表7-9所示。

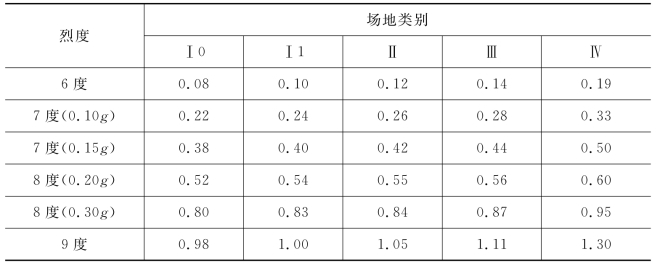

表7-7　上弦杆的水平地震影响因子

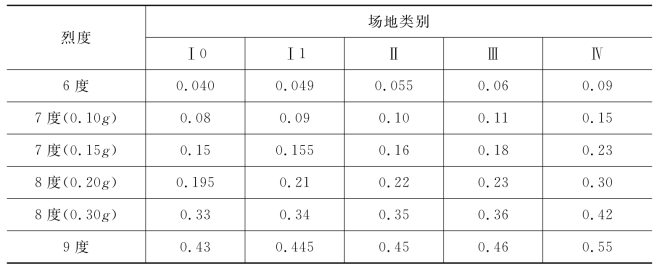

表7-8　下弦杆的水平地震影响因子

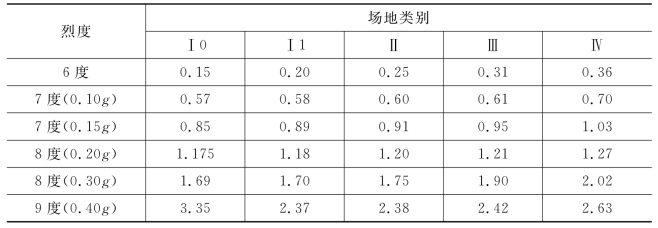

表7-9　腹杆的水平地震影响因子
