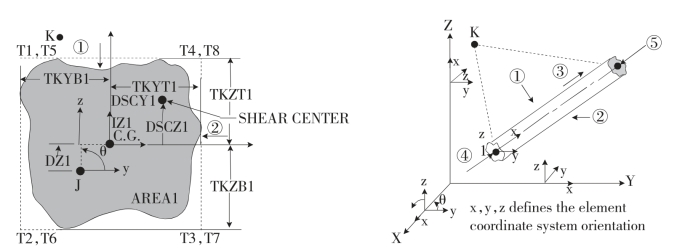

图7—4　Beam44单元几何图形

基本模型为一落地式钢管桁架结构，单跨跨度L＝48m、矢高f＝24m，采用倒三角形的横截面形式，截面宽度W＝1．5m，高度H＝3m，杆件规格如表7-2所示。钢材选用Q235钢，屈服强度fy＝235MPa，弹性模量为G＝206GPa，泊松比ν＝0．3。

表7-2　桁架杆件截面尺寸

荷载的确定：考虑结构的自重、悬挂物、防水层重，结构由永久荷载控制，其荷载分项系数为1．35，可变荷载分项系数为1．4，不考虑风荷载。只考虑永久荷载与可变荷载的全跨组合，计算得到的桁架荷载标准值为38k N．加载时在钢管桁架的上弦每个节点处施加集中荷载38k N。(www.daowen.com)

在ANSYS分析中，屋面荷载和悬挂荷载对应的质量采用集中质量单元MASS21。加5个侧向支撑点，约束水平方向的侧移，在结构分析中引入COMBIN14单元模拟侧向支撑［87］。COMBIN14单元具有1维，2维或3维应用中的轴向或扭转的性能，轴向的弹簧-阻尼器选项是一维的拉伸或压缩单元，它的每个节点具有3个自由度：x，y，z的轴向移动，它不能考虑弯曲或扭转。落地式钢管桁架的两端为三向固定较支座。基本模型如图7-5所示。

地震取值：8度设防烈度，0．2g，设计分组第一组，Ⅱ类场地，结构的阻尼比取为0．02。

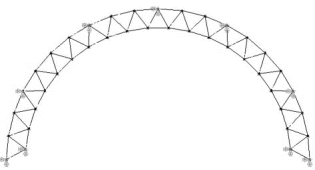

图7—5　落地式钢管桁架分析模型
