等截面焊接工字钢和轧制H型钢(见附图10.1)简支梁的整体稳定系数φb应按下式计算:

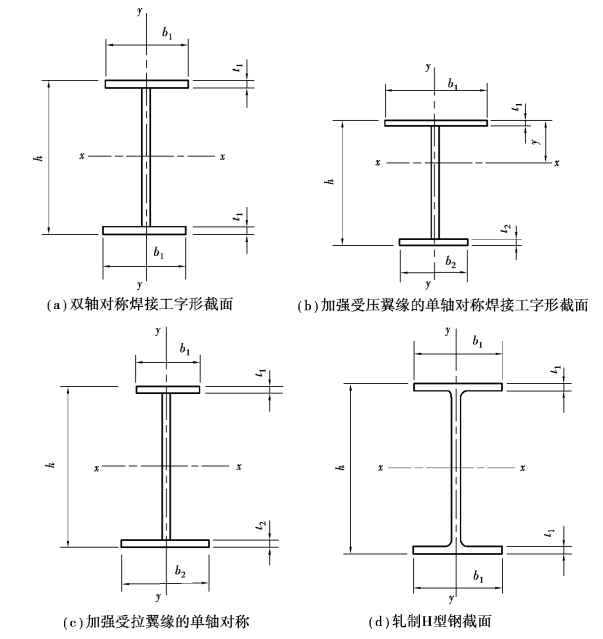

附图10.1 焊接工字形和轧制H型钢截面

式中 βb——梁整体稳定的等效临界弯矩系数,按附表10.1采用;

λy——梁在侧向支承点间对截面弱轴y—y的长细比,λy=l1/iy,l1为受压翼缘侧向支

承点间的距离,iy为梁毛截面对y轴的截面回转半径;

A——梁的毛截面面积;

h,t1——梁截面的全高和受压翼缘厚度;

ηb——截面不对称影响系数。

对双轴对称截面(见附图10.1(a)、(d)):ηb=0;

对单轴对称工字钢截面(见附图10.1(b)、(c)):(www.daowen.com)

加强受压翼缘:ηb=0.8(2αb-1)

加强受拉翼缘:ηb=2αb-1;αb=I1/(I1+I2)

式中I1和I2分别为受压翼缘和受拉翼缘对y轴的惯性矩

当按式(附录10.1)算得φb值大于0.6时,应用式(附录10.2)计算的φ′b代替φb值:

式(附录10.1)亦适用于等截面铆接(或高强度螺栓连接)简支梁,其受压翼缘厚度t1包括翼缘角钢厚度在内。

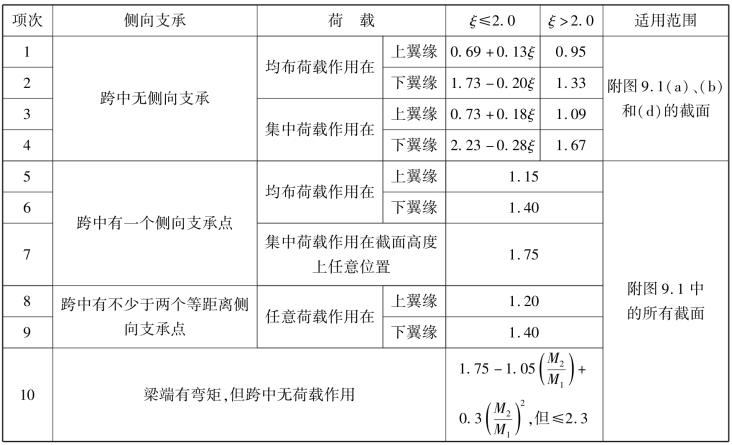

附表10.1 H型钢和等截面工字形简支梁的系数βb

注:①ξ为参数,,其中l1为受压翼缘侧向支承点间的距离,b1,t1和h见附图9.1。
②M1和M2为梁的端弯矩,使梁产生同向曲率时M1和M2取同号,产生反向曲率时取异号,|M1|≥|M2|。
③表中项次3,4和7的集中荷载是指一个或少数几个集中荷载位于跨中央附近的情况,对其他情况的集中荷载,应按表中项次1,2,5,6内的数值采用。
④表中项次8,9的βb当集中荷载作用在侧向支承点处时,取βb=1.20。
⑤荷载作用在上翼缘系指荷载作用点在翼缘表面,方向指向截面形心。
⑥对αb>0.8的加强受压翼缘工字形截面,下列情况的βb值应乘以相应的系数:

项次1:当ξ≤1.0时,乘以0.95;

项次3:当ξ≤0.5时,乘以0.90;当0.5<ξ≤1.0时,乘以0.95。
