钢结构:柱计算长度系数

附表5.1 有侧移框架柱的计算长度数μ

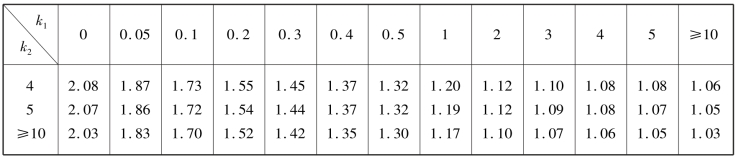

续表

注:①表中的计算长度系数μ值按下式算得:式中,k1,k2分别为相交于柱上端、柱下端的横梁线刚度之和与柱线刚度之和的比值。当横梁远端为铰接时,应将横梁线刚度乘以0.5;当横梁远端为嵌固时,则应乘以2/3。
②当横梁与柱铰接时,取横梁线刚度为零。
③对底层框架柱,当柱与基础铰接时,取k2=0(对平板支座可取k2=0.1);当柱与基础刚接时,取k2=10。

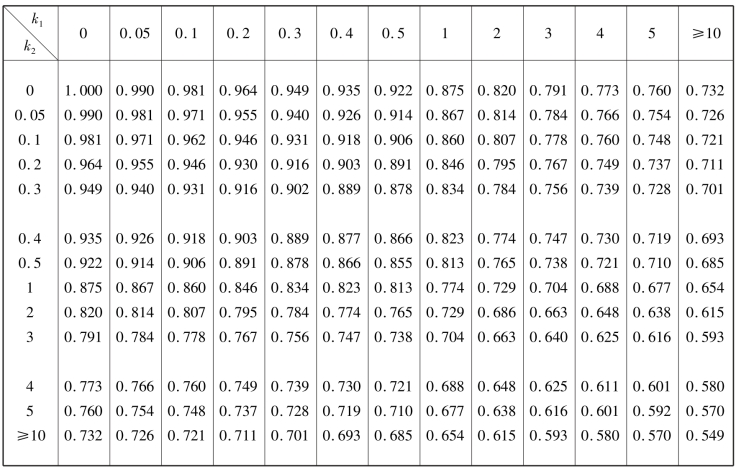

附表5.2 无侧移框架柱的计算长度系数μ

注:①表中的计算长度系数μ值按下式算得:

式中,k1,k2分别为相交于柱上端、柱下端的横梁线刚度之和与柱线刚度之和的比值。当横梁远端为铰接时,应将横
梁线刚度乘以1.5;当横梁远端为嵌固时,则应乘以2.0。
②当横梁与柱铰接时,取横梁线刚度为零。
③对底层框架柱,当柱与基础铰接时,取k2=0(对平板支座可取k2=0.1);当柱与基础刚接时,取k2=10。(www.daowen.com)

附表5.3 柱上端为自由的单阶柱下段的计算长度系数μ

注:表中的计算长度系数μ值按下式计算:π——上段柱的轴心力,N2——下段柱的轴心力。

附表5.4 柱上端可移动但不转动的单阶柱下段的计算长度系数μ

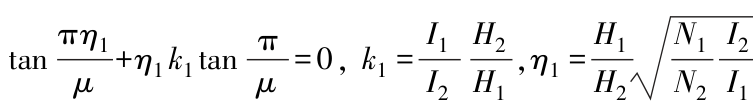

注:表中的计算长度系数μ值按下式计算:
。N1——上段柱的轴心力,N2——下段柱的轴心力。
