格构式压弯构件当弯矩绕虚轴(x轴)作用时,如图6.10所示,应进行弯矩作用平面内的整体稳定计算和分肢的稳定计算。

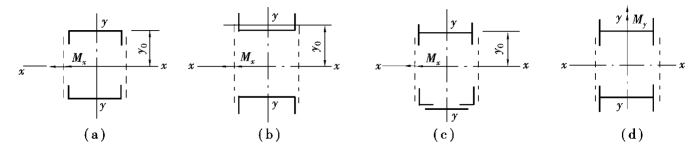

图6.10　格构式压弯构件的截面形式

1)弯矩作用平面内的整体稳定计算

弯矩绕虚轴作用的格构式压弯构件,由于截面中部空心,不能考虑塑性的发展,故弯矩作用平面内的整体稳定计算按式(6.38)计算:

式中　

Ix——对x轴的毛截面惯性矩;

y0——由x轴到压力较大分肢轴线的距离或者到压力较大分肢腹板边缘的距离,二者取较大值;

φx——轴心受压构件的整体稳定系数,由对虚轴的换算长细比λ0x确定。

2)分肢的稳定计算

弯矩绕虚轴作用的压弯构件,在弯矩作用平面内的整体稳定性一般由分肢的稳定计算得到保证,故不必再计算整个构件在弯矩作用平面外的整体稳定性。(www.daowen.com)

将整个构件视为一平行弦桁架,将构件的两个分肢看作桁架体系的弦杆,如图6.10所示,两分肢的轴心力按下列公式计算:

分肢1

分肢2

缀条式压弯构件的分肢按轴心受压构件计算。分肢的计算长度,在缀体平面内(分肢绕1—1轴)取缀条体系的节间长度(图6.11),在缀条平面外(分肢绕2—2轴)取整个构件两侧向支撑点间的距离。

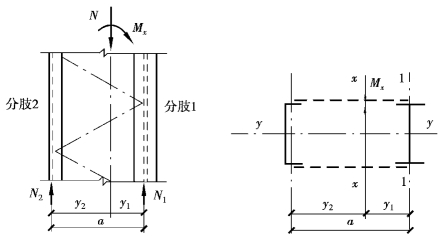

图6.11　分肢的内力计算

进行缀板式压弯构件的分肢计算时,除轴心力N1(或N2)外,还应考虑由缀板的剪力作用引起的局部弯矩,按实腹式压弯构件验算单肢的稳定性。在缀板平面内分肢的计算长度(分肢绕1—1轴)取缀板间净距。

3)缀材的计算

计算压弯构件的缀材时,应取构件实际剪力和按式(5.45)计算所得剪力两者中的较大值,其计算方法与格构式轴心受压构件相同。
