梁通过在砌体、钢筋混凝土柱上的支座,将荷载传递给柱,再传递给基础和地基。对于支座的构造应注意下列要求:

①支座与墩台间应保证有足够的承压面积。

②尽量使反力通过支座中心,承压应力分布比较均匀。

③对于简支梁,特别是大跨径梁,应保证因温度变化时,梁能自由地伸缩,以免梁内发生过大的附加应力,使其符合一般的简支条件。

1)支座的构造形式

支座有3种形式,即平板支座、弧形支座和铰轴式支座,如图4.37所示。

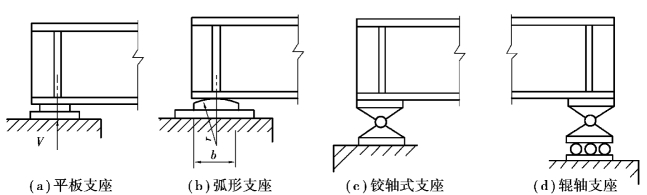

图4.37　梁的支座

(1)平板支座

当梁的跨经小于20m时,一般采用构造简单的平板支座,即在梁的下面垫上钢板,通过钢板来保证梁的支承端对钢筋混凝土有足够的承压面积,但梁的端部不能自由移动或转动,当梁弯曲而引起梁端转动时,将使底板下的承压面积受力分布不均匀,严重时将导致混凝土被压坏。当梁跨度稍大时,宜在梁与底板之间加设一块较窄的中心垫板,以减小当梁端转动时反力作用点的偏移范围,使底板下的承压面积受力较为均匀。此外尚需设置锚固螺栓,以相对固定梁的位置。为了使梁在温度变化很大时,梁端仍能克服摩擦力而做纵向移动,设在梁的下翼缘和底板上的锚栓孔应制成长圆孔。

(2)弧形支座

弧形支座也称为切线式支座,由厚40～50mm顶面切削成圆弧形的钢垫板制成,使梁端能自由转动并可产生适量的移动(摩阻系数约为0.2),并使下部结构在支承面上受力较均匀,常用于跨度为20～40m梁。

(3)铰轴式支座

铰轴式支座完全符合梁简支力学模型,可以自由转动,下面设置辊轴时称为辊轴支座,但构造复杂、造价较高。常用于跨经大于40m的梁。

2)支座的计算

①为了防止支承材料被压坏,支座板与支承结构顶面的接触面积按式(4.98)确定:(www.daowen.com)

式中　V——支座反力;

fce——支座材料的承压强度设计值,见附表1.1;

a,b——支座垫板的长、宽。

厚度可偏安全地按悬臂板的最大弯矩M=Va/8来计算:

②弧形支座和辊轴支座中圆柱形弧面与平板为线接触,其支座反力R应满足式(4.100)要求:

式中　d——对辊轴支座为辊轴直径,对弧形支座为弧形表面接触点曲率半径r的2倍;

n——辊轴数目,对弧形支座n=1;

l——弧形表面或辊轴与平板的接触长度。

③铰轴式支座的圆柱形枢轴,当两相同半径的圆柱形弧面自由接触的中心角θ≥90°时,其承压应力应按式(4.101)计算:

式中　d——枢轴直径;

l——枢轴纵向接触面长度。
