如图4.32所示,加劲肋宜在腹板两侧成对配置,也可单侧配置,但支承加劲肋、重级工作制吊车梁的加劲肋不应单侧配置。横向加劲肋的间距a不得小于0.5h0,也不得大于2h0(对无局部压应力的梁,当h0/tw≤100时,可采用2.5h0)。纵向加劲肋至腹板计算高度受压边缘的距离应在hc/2.5～hc/2范围内。加劲肋应有足够的刚度约束腹板的屈曲,所以加劲肋应有一定的截面尺寸和惯性矩。

图4.32　腹板加劲肋

在腹板两侧成对配置的钢板横向加劲肋,其截面尺寸应符合下列公式要求:

外伸宽度

厚度

在腹板一侧配置的横向加劲肋,其外伸宽度应大于按式(4.92)算得的1.2倍,厚度应符合式(4.93)的规定。

在同时设置横向加劲肋和纵向加劲肋加强的腹板中,横向加劲肋的截面尺寸除应符合上述规定外,其截面惯性矩Iz尚应符合下列要求(图4.33):

(www.daowen.com)

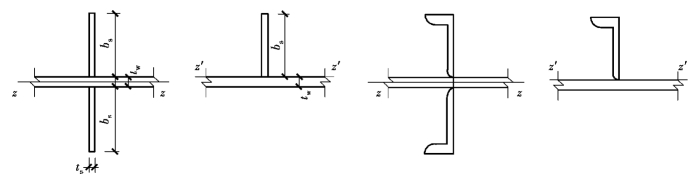

图4.33　计算腹板加劲肋惯性矩时的轴线位置

纵向加劲肋的截面惯性矩Iy,应符合下列公式要求:

短加劲肋的最小间距为0.75h1。短加劲肋外伸宽度应取横向加劲肋外伸宽度的0.7～1.0倍,厚度不小于短加劲肋外伸宽度的1/15。

注意:

①用型钢(H型钢、工字钢、槽钢、枝尖焊于腹板的角钢)做成的加劲肋,其截面惯性矩不得小于相应钢板加劲肋的惯性矩;

②在腹板两侧成对配置的加劲肋,其截面惯性矩应按梁腹板中心线为轴线进行计算;

③在腹板一侧配置的加劲肋,其截面惯性矩应按与加劲肋相连的腹板边缘为轴线进行计算;

④焊接梁的横向加劲肋与翼缘板、腹板相接处应切角,当作为焊接工艺孔时,切角宜采用半径R=30mm的1/4圆弧。
