1)翼缘的改变

对于单层翼缘板的梁,翼缘改变是指改变翼缘的宽度而不改变翼缘的厚度,一般地,梁改变一次截面可节约钢材10%～20%;如再改变一次,可再节约3%～5%,此时效果已不显著。故一般只改变一次截面。

对承受均布荷载的简支梁,一般截面改变的位置在距支座l/6处开始比较经济,改窄后的翼缘板宽度b′1应由开始改变处的弯矩确定。为了减少应力集中,宽板应从截面开始改变处以不大于1∶2.5(动力荷载时不大于1∶4)的斜坡放坡后与窄板对接,如图4.12所示。

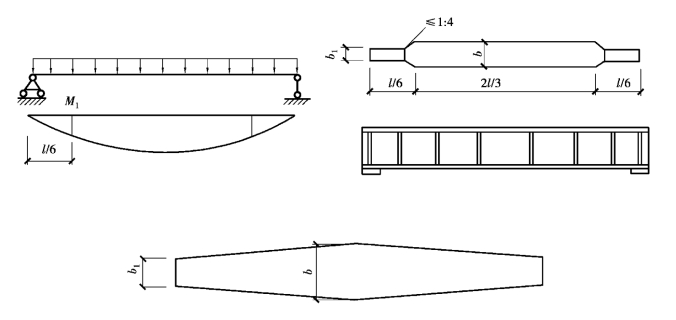

图4.12　梁翼缘宽度的改变

对于多层翼缘板的梁,可用截断外层板的方法来改变梁的翼缘(图4.13),其理论截断点的位置由计算确定(满足抗弯强度的要求),其实际截断点在理论截断点向外延伸一个自由外伸长度l1。l1应满足:

图4.13　梁翼缘板的切断

端部有正面角焊缝时:当hf≥0.75t1时,l1≥b1;当hf<0.75t1时,l1≥1.5b1。(www.daowen.com)

端部无正面角焊缝时:l1≥2b1。

其中,b1和t1分别为被截断的翼缘板的宽度和厚度;hf为侧面角焊缝和正面角焊缝的焊脚尺寸。

2)梁高的改变

有时,受梁建筑高度的影响(如水工钢闸门,为减小门槽宽度,在支座附近减小梁高),简支梁可在接近支座位置改变梁的高度,而保持翼缘板宽度不变。改变后的梁高应满足梁抗剪强度的要求,即改变后的腹板高度应由梁端最大剪力计算确定(图4.14),所以梁高改变通常从距支座(1/6～1/5)l处开始,并以1∶2.5(动力荷载时不大于1∶4)的斜坡放坡。

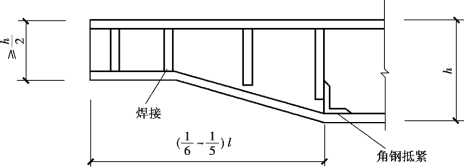

图4.14　改变梁的高度

3)折算应力验算

组合梁截面改变后,梁内的应力分布也随之改变。对于翼缘改变的梁,在截面处还应按式(4.10)进行折算应力的验算。
