螺栓连接通常应用于结构的安装连接,需要周转使用的装拆式结构,以及钢结构与混凝土基础或墩台的锚固连接等。螺栓由螺杆和螺母组成,有普通螺栓、高强螺栓和锚固螺栓。

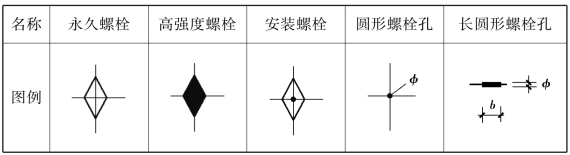

螺栓及其孔眼见表3.4。

表3.4　螺栓连接

螺栓在构件上的排列可以是并列或错列,排列应力求简单、统一而紧凑,同时应考虑下列要求:

1)受力要求

对于受拉构件,螺栓的栓距和线距不应过小,否则对钢板截面削弱太多,构件有可能沿直线或折线发生净截面破坏;对于受压构件,沿作用力方向螺栓间距不应过大,否则被连接的板件间容易发生凸曲现象。因此,从受力角度应规定螺栓的最大和最小容许间距。

2)构造要求

若栓距和线距过大,则构件接触面不够紧密,潮气易于侵入缝隙而产生腐蚀,所以,构造上要规定螺栓的最大容许间距。

3)施工要求

为便于转动螺栓扳手,就要保证一定的作业空间。因此,施工上要规定螺栓的最小容许间距。

根据以上要求,钢板上螺栓的排列如图3.50和表3.5所示。

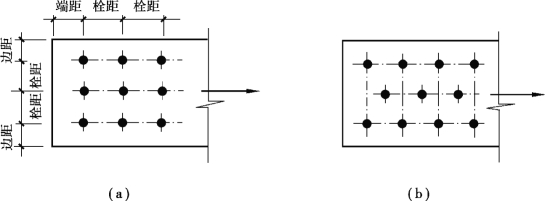

图3.50　钢板上螺栓的排列(www.daowen.com)

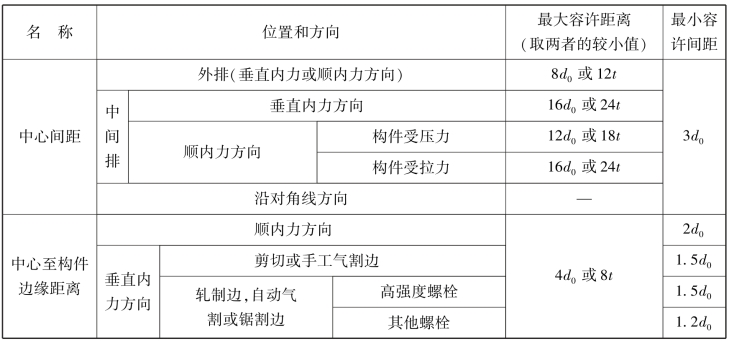

表3.5　钢板上螺栓的容许间距

注:①d0为螺栓孔径,t为外层薄板件厚度。
②钢板边缘与刚性构件(如角钢、槽钢)相连的螺栓最大间距,可按中间排数值采用。

型钢上螺栓的排列如图3.51和表3.6—表3.8所示。

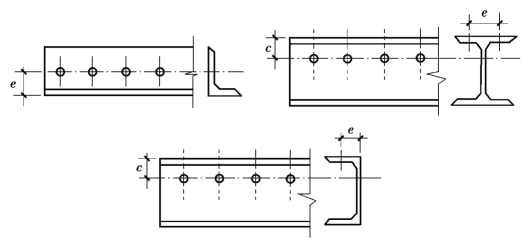

图3.51　型钢上螺栓的排列

表3.6　角钢上螺栓的容许间距　单位:mm

表3.7　工字钢和槽钢腹板上螺栓的容许间距　单位:mm

表3.8　工字钢和槽钢翼缘上螺栓的容许间距　单位:mm
