1)焊缝连接形式

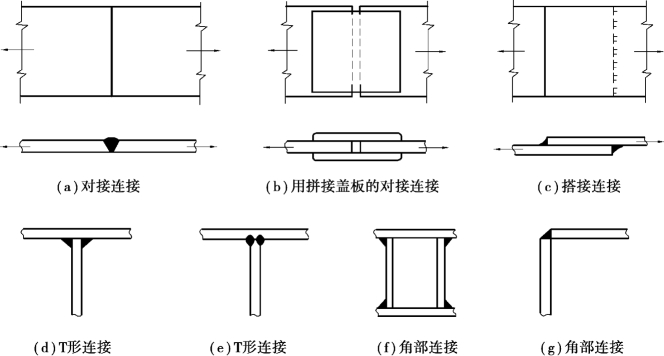

焊缝连接形式按被连接钢材的相互位置可分为对接、搭接、T形连接和角部连接4种,如图3.5所示。这些连接所采用的焊缝主要有对接焊缝和角焊缝。

对接连接主要用于厚度相同或接近相同的两构件的相互连接。图3.5(a)所示为采用对接焊缝的对接连接,由于相互连接的两构件在同一平面内,因而传力均匀平缓,没有明显的应力集中,且用料经济,但是焊件边缘需要加工,被连接两板的间隙和坡口尺寸有严格的要求。

图3.5(b)所示为用双层盖板和角焊缝的对接连接,这种连接传力不均匀、费料,但施工简便,所连接两板的间隙大小无须严格控制。

图3.5(c)所示为用角焊缝的搭接连接,特别适用于不同厚度构件的连接。传力不均匀、材料较费,但构造简单、施工方便,目前还广泛应用。

图3.5　焊缝连接的形式

T形连接省工省料,常用于制作组合截面。当采用角焊缝连接时[图3.5(d)],焊件间存在缝隙,截面突变,应力集中现象严重,疲劳强度较低,可用于不直接承受动力荷载结构的连接中。对于直接承受动力荷载的结构,如重级工作制吊车梁,其上翼缘与腹板的连接,应采用如图3.5(e)所示的K形坡口焊缝进行连接。

角部连接[图3.5(f)、(g)]主要用于制作箱形截面。

2)焊缝形式(www.daowen.com)

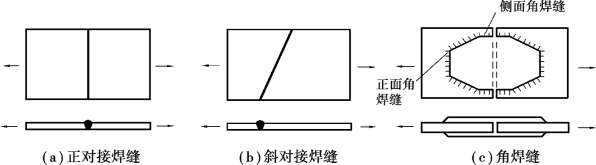

对接焊缝按所受力的方向分为正对接焊缝[图3.6(a)]和斜对接焊缝[图3.6(b)]。角焊缝[图3.6(c)]可分为正面角焊缝、侧面角焊缝和斜焊缝。

图3.6　焊缝形式

焊缝沿长度方向的布置分为连续角焊缝和间断角焊缝两种,如图3.7所示。连续角焊缝的受力性能较好,为主要的角焊缝形式。间断角焊缝的起、灭弧处容易引起应力集中,重要结构应避免采用,只能用于一些次要构件的连接或受力很小的连接中。间断角焊缝的间断距离l不宜过长,以免连接不紧密,潮气侵入引起构件锈蚀。一般在受压构件中应满足l≤15t,在受拉构件中l≤30t,t为较薄焊件的厚度。

图3.7　连续角焊缝和间断角焊缝

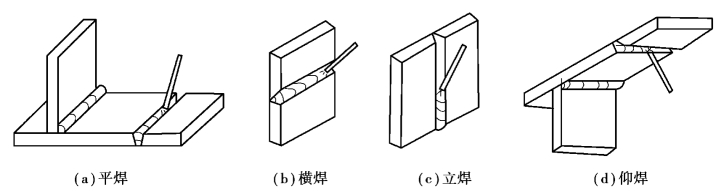

焊缝按施焊位置分为平焊、横焊、立焊及仰焊,如图3.8所示。平焊(又称俯焊)施焊方便,质量最好。立焊和横焊的质量及生产效率比平焊差一些。仰焊的操作条件最差,焊缝质量不易保证,因此应尽量避免采用仰焊。
