1)电弧焊

电弧焊是钢结构中最常用的一种焊接方法,质量比较可靠。电弧焊是利用通电后在焊条与焊件之间产生强大的电弧,提供热源,熔化焊条,并与焊件熔化部分结合成焊缝,将2个焊件连成整体。电弧焊按操作方法又可分为手工电弧焊(图3.2)和(半)自动埋弧焊(图3.3),前者施焊灵活,后者生产效率高、焊缝质量好。

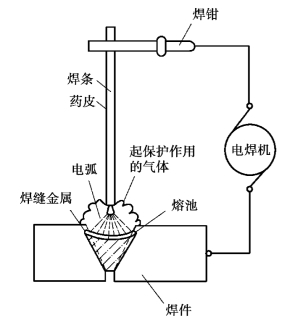

图3.2　手工焊示意图

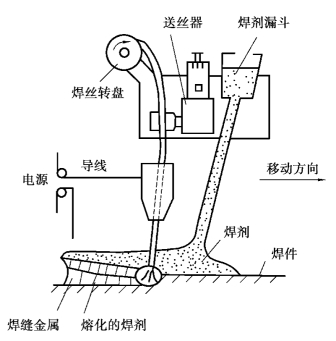

图3.3　自动焊示意图

手工电弧焊所用焊条应与焊件钢材(或称主体金属)相适应,一般为:对Q235钢,采用E43型焊条(E4300～E4328);对Q345钢,采用E50型焊条(E5000～E5048);对Q390钢和Q420钢,采用E55型焊条(E5500～E5518)。在焊条型号中,字母E表示焊条,前两位数字为熔敷金属的最小抗拉强度(以9.8N/mm2计,分别为420N/mm2、490N/mm2、540N/mm2),第3、4位数字表示适用焊接位置、电流以及药皮类型等。不同钢种的钢材相焊接时,例如Q235钢与Q345钢相焊接,宜采用低组配方案,即采用与低强度钢材相适应的焊条。埋弧焊所用焊丝和焊剂应与主体金属强度相适应,即要求焊缝与主体金属等强度。(www.daowen.com)

2)电阻焊

电阻焊是利用电流通过焊件接触点表面时的电阻所产生的热量来熔化焊件金属,再利用压力使其焊合。它适用于焊接厚度为6～12mm的钢板。

3)电渣焊

电渣焊是利用电流通过熔渣所产生的热阻来熔化金属,使之焊合。特别适用于焊接40mm厚度以上的焊件,而且焊件可以不开坡口。

4)气体保护焊

气体保护焊是用焊枪中喷出的惰性气体及自动送入焊丝代替焊剂和焊条的一种焊接方法。主要用于手工操作,与手工电弧焊相比较,速度快、焊接变形小。
