钢结构构件一般宜直接选用型钢,这样可减少制造工作量,降低造价。型钢尺寸不够合适或构件很大时则用钢板制作。构件间或直接连接或附以连接钢板进行连接。所以,钢结构中的元件是型钢及钢板。型钢有热轧及冷成型两种,如图2.14及图2.15所示。现分别介绍如下:

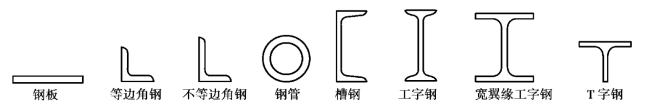

图2.14　热轧型钢截面

1)热轧钢板

热轧钢板分厚板及薄板两种,厚板厚度为4.5～60mm,薄板厚度为0.35～4mm。前者广泛用于组成焊接构件和连接钢板,后者是冷弯薄壁型钢的原料。在图纸中钢板用“厚(mm)×宽(mm)×长(mm)”前面附加钢板横断面的方法表示,如:-12×800×2100等。

2)热轧型钢

(1)角钢

角钢有等边和不等边两种。等边角钢(也称等肢角钢),以边宽和厚度表示,如100×10为肢宽100mm、厚10mm的等边角钢。不等边角钢(也称不等肢角钢)则以两边宽度和厚度表示,如100×80×8等。

(2)槽钢

我国槽钢有两种尺寸系列,即热轧普通槽钢与热轧轻型槽钢。前者的表示法如30a,指槽钢外廓高度为30cm且腹板厚度为最薄的一种;后者的表示法如25c,表示外廓高度为25cm。(www.daowen.com)

(3)工字钢

工字钢与槽钢相同,也分成上述的两个尺寸系列:普通型和轻型。与槽钢一样,工字钢外轮廓高度的厘米数即为型号,普通型者当型号较大时腹板厚度分a、b及c3种,两种工字钢表示法如I32c,I32Q等。

(4)H型钢和剖分T型钢

热轧H型钢分为3类,即宽翼缘H型钢(HW)、中翼缘H型钢(HM)和窄翼缘H型钢(HN)。其表示方法是先用符号HW、HM和HN表示H型钢的类别,后面加“高度(mm)×宽度(mm)”。剖分T型钢也分为3类,即宽翼缘剖分T型钢(TW)、中翼缘剖分T型钢(TM)和窄翼缘剖分T型钢(TN)。剖分T型钢是由对应的H型钢沿腹板中部对等剖分而成,其表示方法与H型钢类同。

3)冷弯薄壁型钢

冷弯薄壁型钢是用2～6mm厚的薄钢板经冷弯或模压而成型的,如图2.15所示。压型钢板是近年来开始使用的薄壁型材,所用钢板厚度为0.4～2mm,用作轻型屋面等构件。

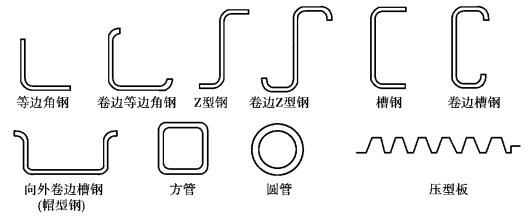

图2.15　冷弯薄壁型钢的截面形式

热轧型钢的型号及截面几何特性见附表7.1～附表7.7。薄壁型钢的常用型号及截面几何特性见《冷弯薄壁型钢结构技术规范》(GB50018—2002)的附录。
