电动三轮车维修技巧:有刷有齿电动机装配

时间:2023-10-09 理论教育 版权反馈
【摘要】:⑤将电刷放入电刷盒中,为了方便电刷端盖与电动机轴的装配,要将电刷弹簧的压脚放置在电刷盒的边缘,但不要接触电刷,如图6-38所示。图6-40使转子轴进入电刷端盖上的轴承内圈中图6-41用螺栓将电刷端盖与壳体固定好2.行星轮盖的装配技巧①将行星轮组件放在工作台上,注意不要损坏行星轮,如图6-43所示。③用锤子均匀、对称地轻敲三个行星轮的中间凹槽,使行星轮组合入位,如图6-45所示。④将轴端盖安装在电动机体上,如图6-46所示。

电动三轮车维修技巧:有刷有齿电动机装配

1.转子与电刷侧盖的装配技巧

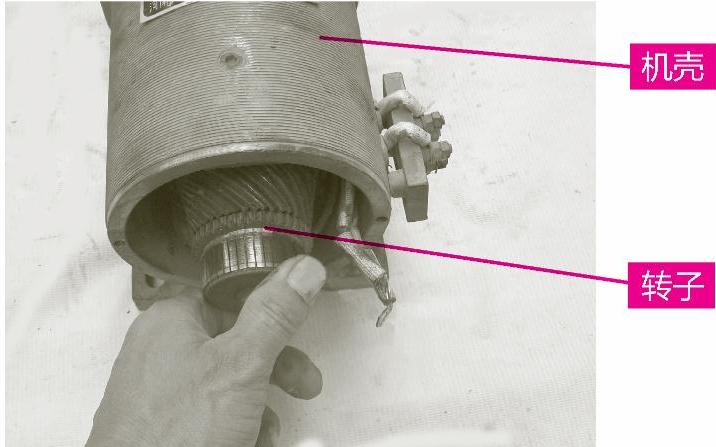

①将输出轴端盖与转子一起放入机壳内,如图6-34所示。

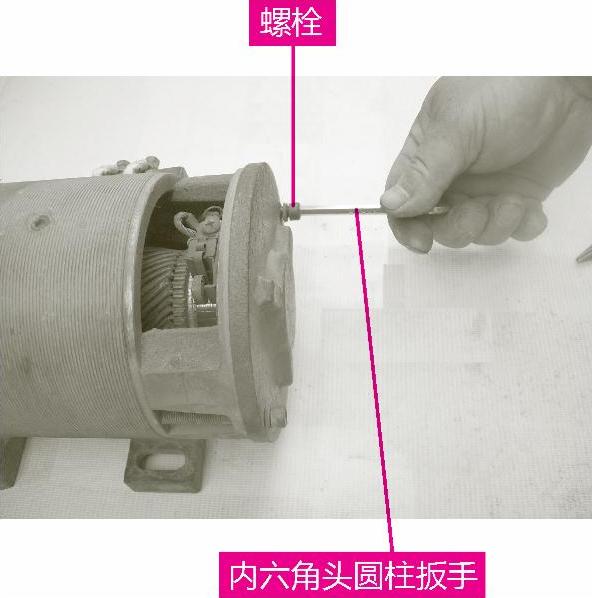

②将输出轴端盖上的孔与机壳上的孔对准并用螺栓固定,如图6-35所示。

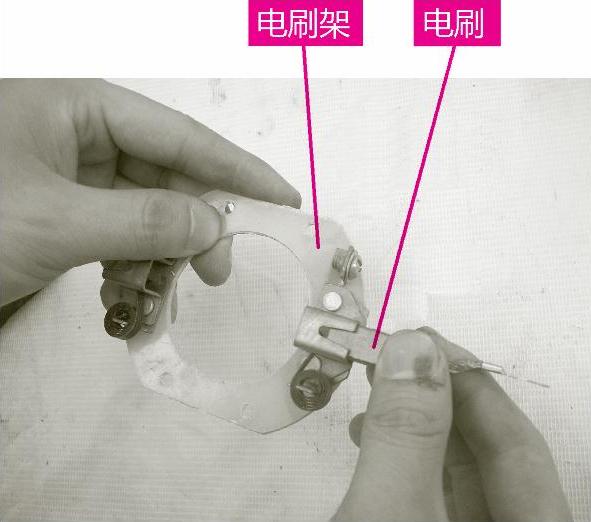

③将电刷端盖平放在地上,把电刷架按原位置放在电刷端盖上,如图6-36所示。

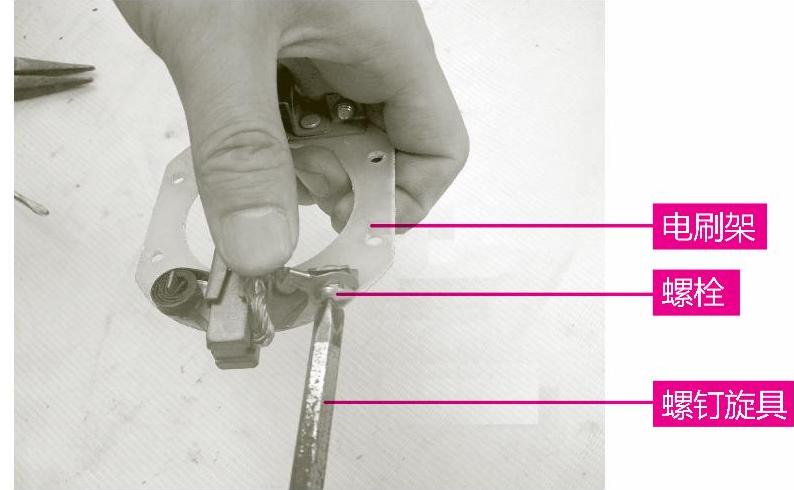

④用螺钉旋具将电刷架固定好,如图6-37所示。

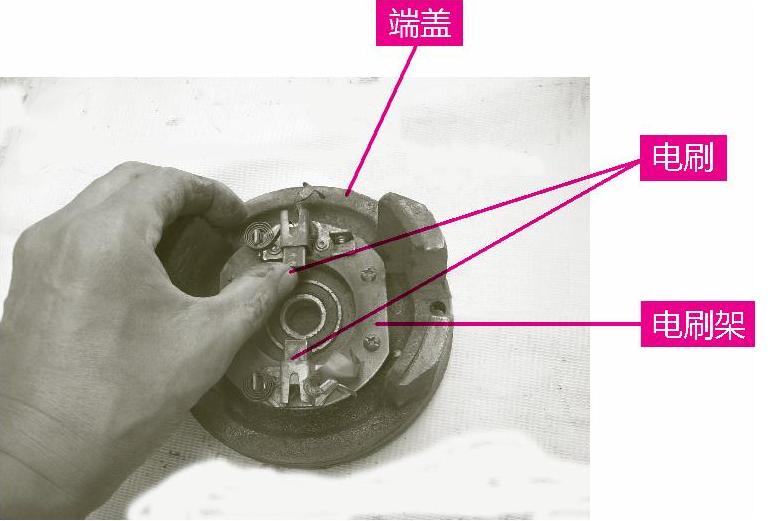

⑤将电刷放入电刷盒中,为了方便电刷端盖与电动机轴的装配,要将电刷弹簧的压脚放置在电刷盒的边缘,但不要接触电刷,如图6-38所示。

⑥用螺栓将电刷引线与输入引线固定好,如图6-39所示。

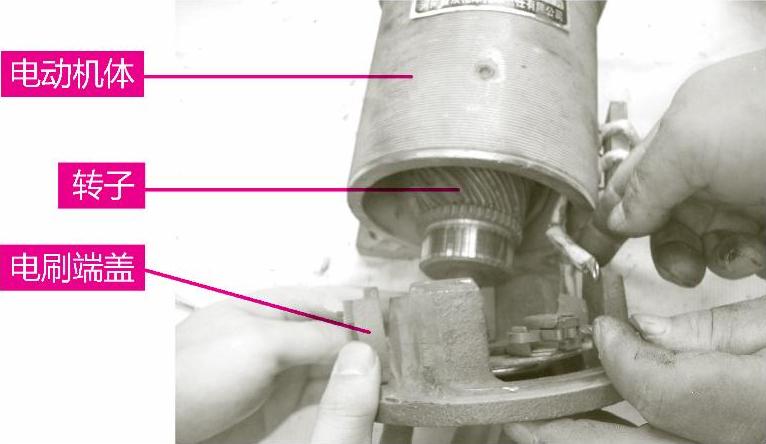

⑦用锤子轻敲电刷端盖,使转子轴进入电刷端盖上的轴承内圈中,如图6-40所示。


图6-34 将输出轴端盖与转子一起放入机壳内


图6-35 将机壳上螺栓固定


图6-36 将电刷架放在电刷端盖上

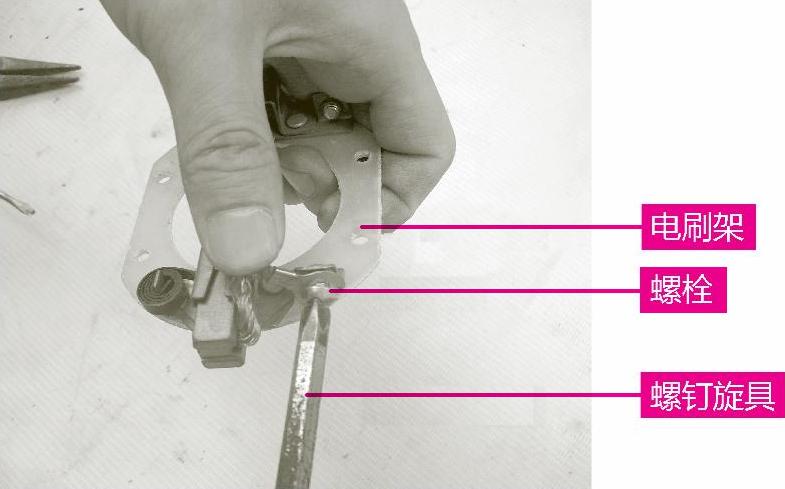

图6-37 用螺钉旋具将电刷架固定好


图6-38 将电刷放入电刷盒中


图6-39 用螺栓将电刷引线与输入引线固定好

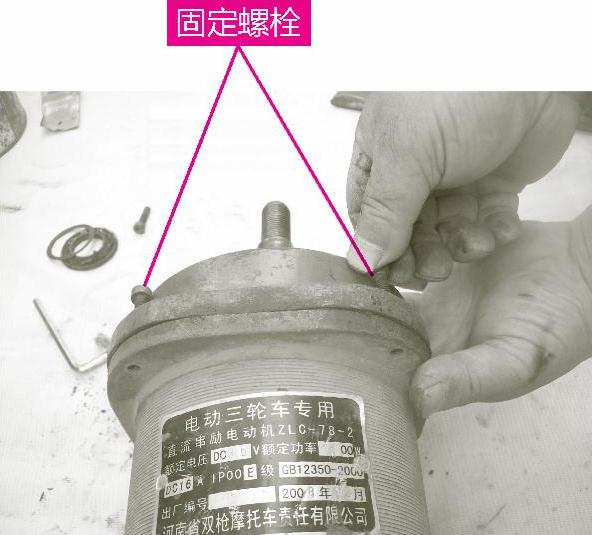

⑧用螺栓将电刷端盖与壳体固定好,如图6-41所示。

⑨将防尘罩安装在电刷端盖上,并用弹簧固定防尘罩,如图6-42所示。


图6-40 使转子轴进入电刷端盖上的轴承内圈中


图6-41 用螺栓将电刷端盖与壳体固定好

2.行星轮盖的装配技巧

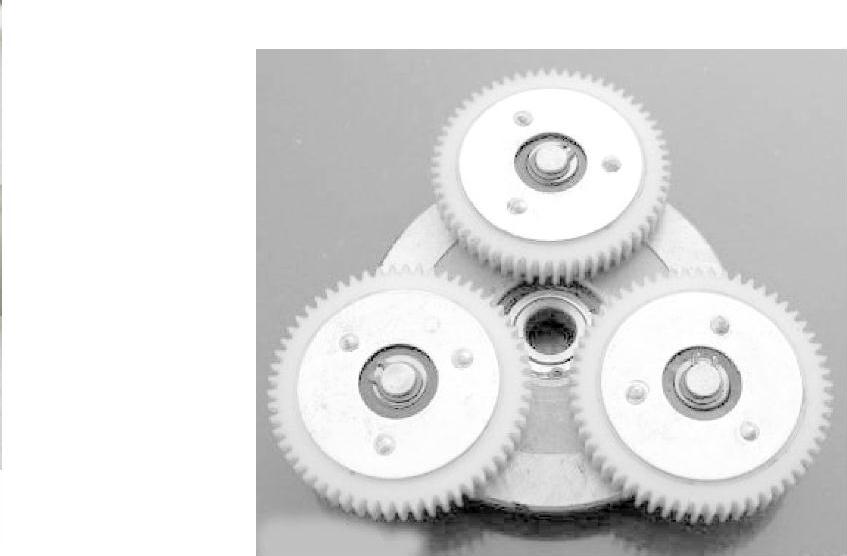

①将行星轮组件放在工作台上,注意不要损坏行星轮,如图6-43所示。

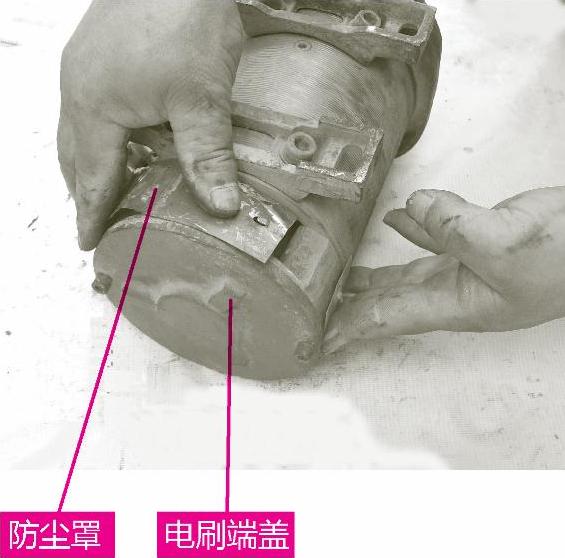

图6-42 将防尘罩安装在电刷端盖上


图6-43 将行星轮组件放在工作台上

②将行星轮组件的轴头插入轴端盖中间的孔内,如图6-44所示。

③用锤子均匀、对称地轻敲三个行星轮的中间凹槽,使行星轮组合入位,如图6-45所示。

④将轴端盖安装在电动机体上,如图6-46所示。

⑤用螺栓将轴端盖固定好,如图6-47所示。
