被拆卸的有刷有齿电动机外形如图6-16所示。

1.电刷端盖的拆卸技巧

①找到防尘罩固定弹簧在电动机上的位置，用尖嘴钳取下防尘罩固定弹簧，如图6-17所示，再取下防尘罩。

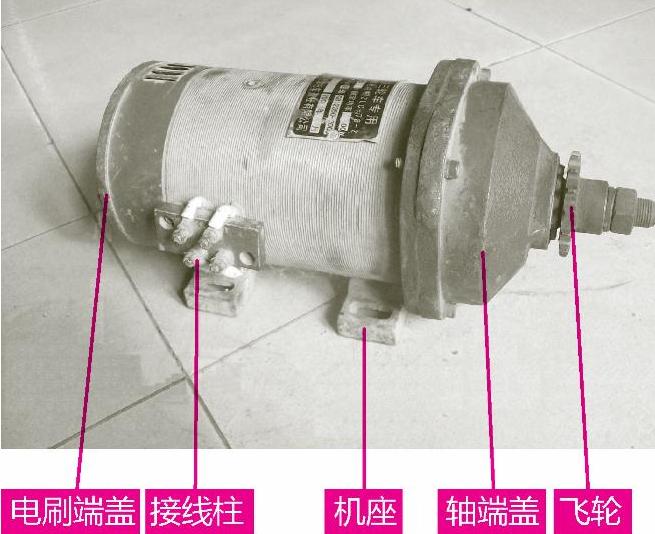

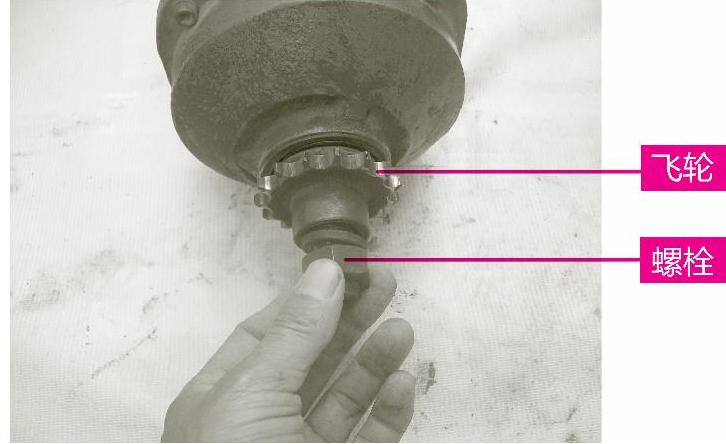

图6-16　被拆卸的有刷有齿电动机外形

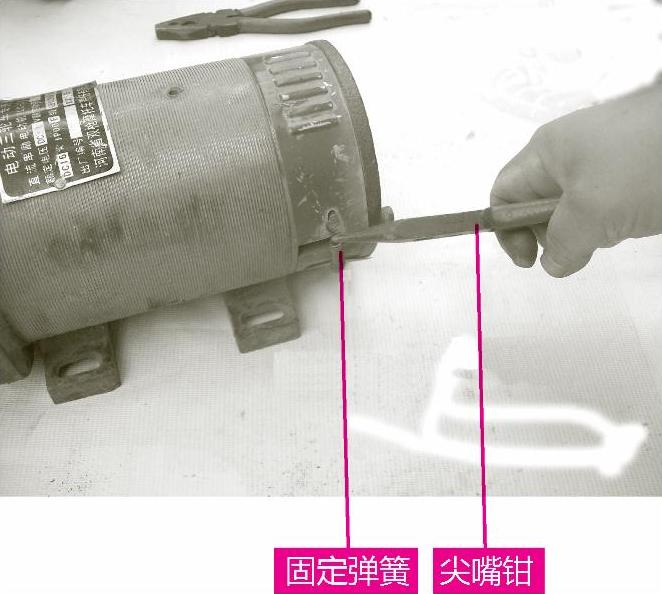

图6-17　用尖嘴钳取下防尘罩固定弹簧

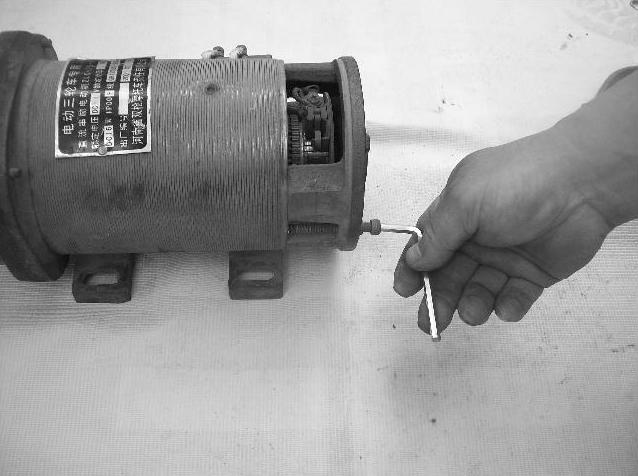

②用内六角头圆柱扳手按逆时针方向依次拆下电刷端盖固定螺栓，如图6-18所示。

③用锤子轻轻地对称击打电刷端盖，使电动机轴与轴孔分离，如图6-19所示。

④再用锤子向反方向敲击，使电刷端盖与电动机分离，如图6-20所示。

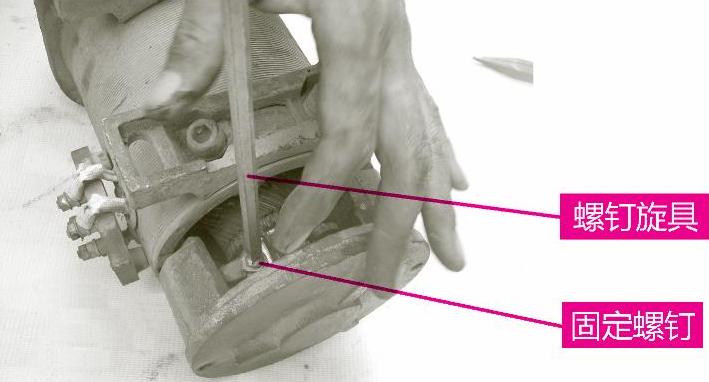

⑤用螺钉旋具旋下电刷与电动机引线固定螺钉，如图6-21所示。

⑥将电刷端盖与电动机分离，如图6-22所示。

图6-18　用内六角扳手拆下电刷端盖固定螺栓

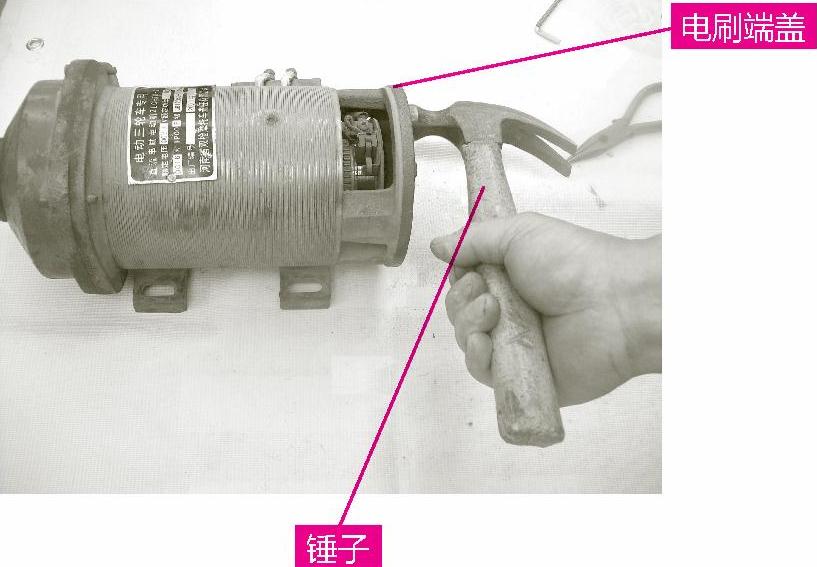

图6-19　用锤子轻轻地对称击打电刷端盖

图6-20　用锤子敲击使电刷端盖与电动机分离

图6-21　旋下电刷与电动机引线固定螺钉

2.轴端盖的拆卸技巧

①用内六角头圆柱扳手按逆时针方向依次拆下轴端盖固定螺栓，如图6-23所示。

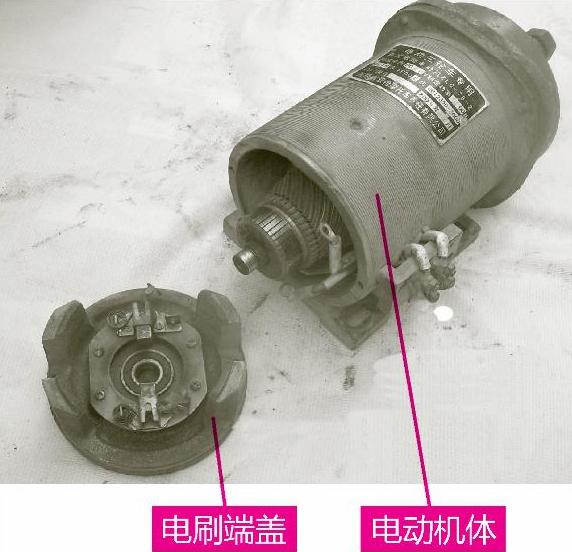

图6-22　分离后的电刷端盖与电动机

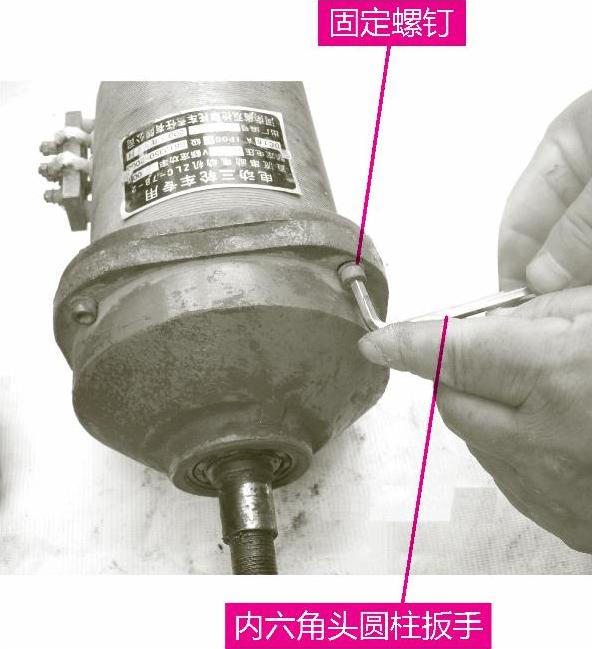

图6-23　拆下轴端盖固定螺栓

②用锤子轻轻地对称击打轴端盖，使轴端盖分离，如图6-24所示。

③将平口螺钉旋具放入轴端盖开口处并对称撬动，使轴端盖分离，如图6-25所示。

④分离下的轴端盖，如图6-26所示。(www.daowen.com)

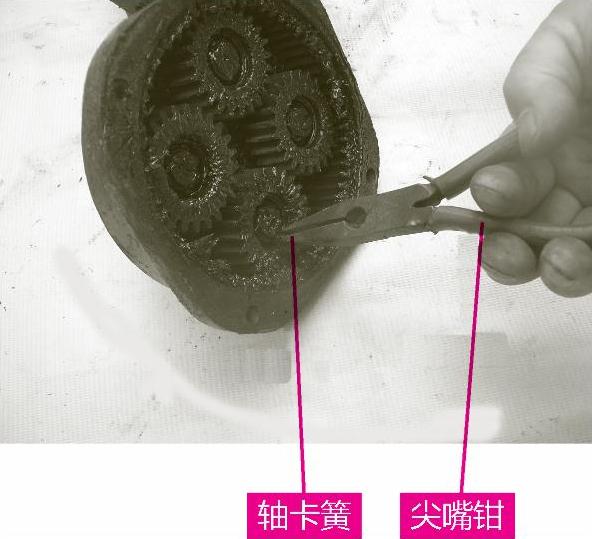

⑤用卡簧钳或尖嘴钳取下轴卡簧，以便分解行星轮，如图6-27所示。

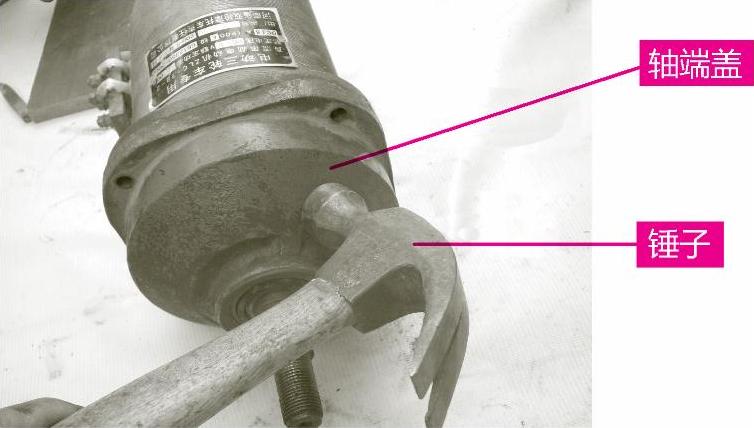

图6-24　用锤子轻轻地对称击打轴端盖

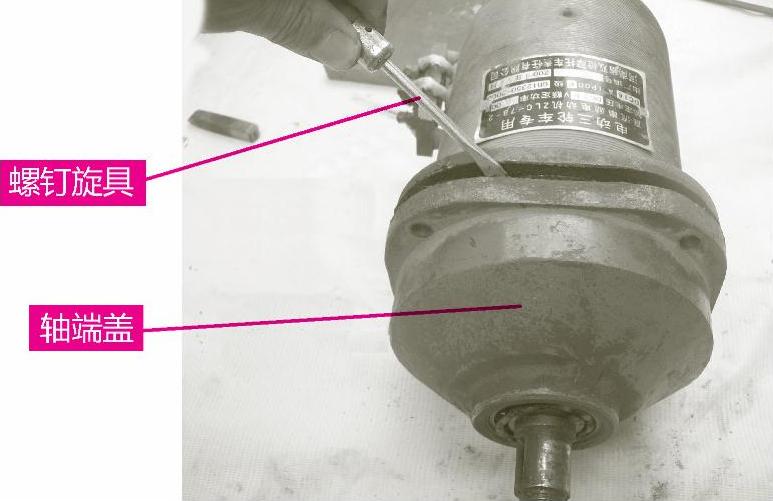

图6-25　用平口螺钉旋具使轴端盖分离

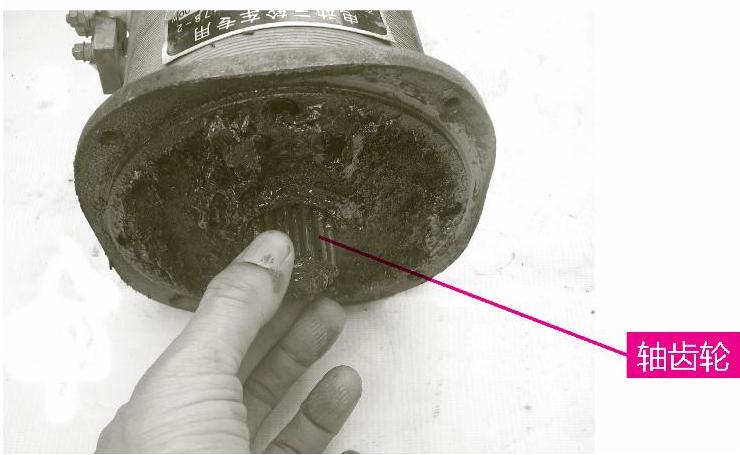

图6-26　分离下的轴端盖

图6-27　取下轴卡簧

⑥事先在地面上放好木板，用手握住轴端盖，让电动机轴向下冲击木板，使行星轮与轴端盖分离，如图6-28所示。

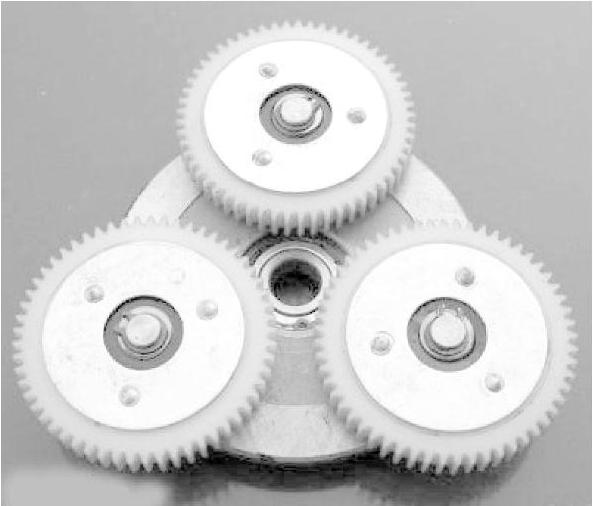

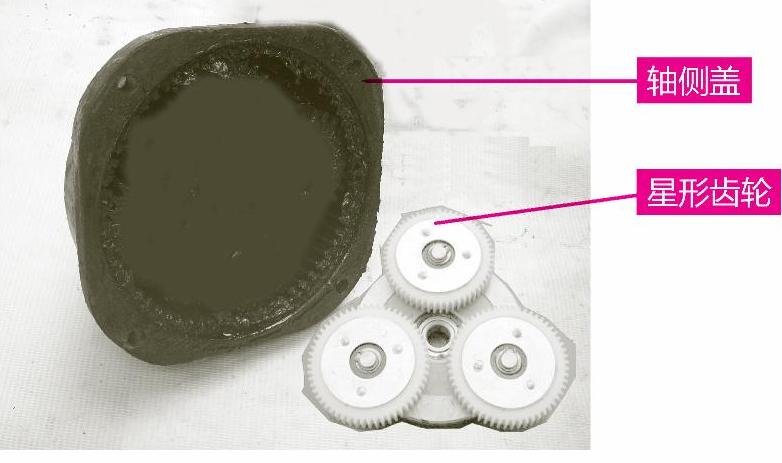

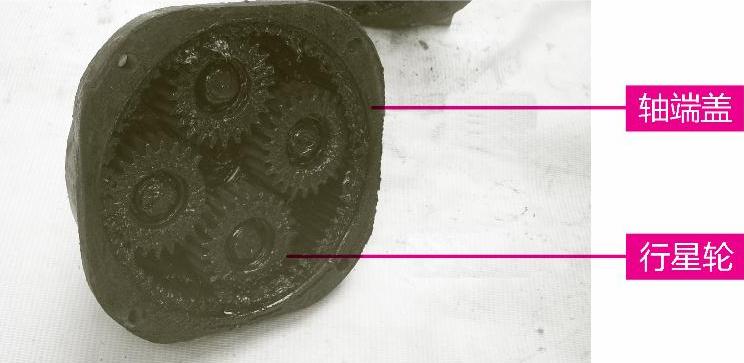

⑦分离后的行星轮组合与轴端盖如图6-29所示。

图6-28　使行星轮与轴端盖分离

3.电动机转子的拆卸技巧

①用内六角头圆柱扳手按逆时针方向依次拆下电动机转子轴端盖上的固定螺栓，如图6-30所示。

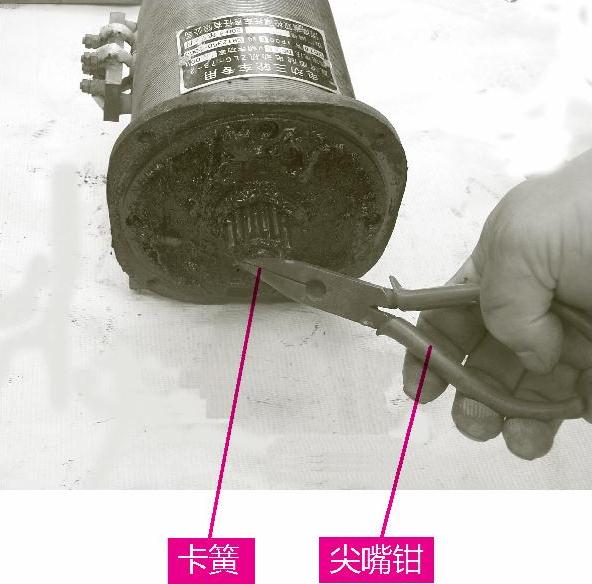

②用卡簧钳拆下主动齿轮端部的卡簧，如图6-31所示。

图6-30　拆下电动机转子轴端盖上的固定螺栓

图6-31　用卡簧钳拆下主动齿轮端部的卡簧

③在输出轴端盖上放一块硬质木板，用锤子对称击打木板，使主动齿轮与电动机轴分离，如图6-32所示。

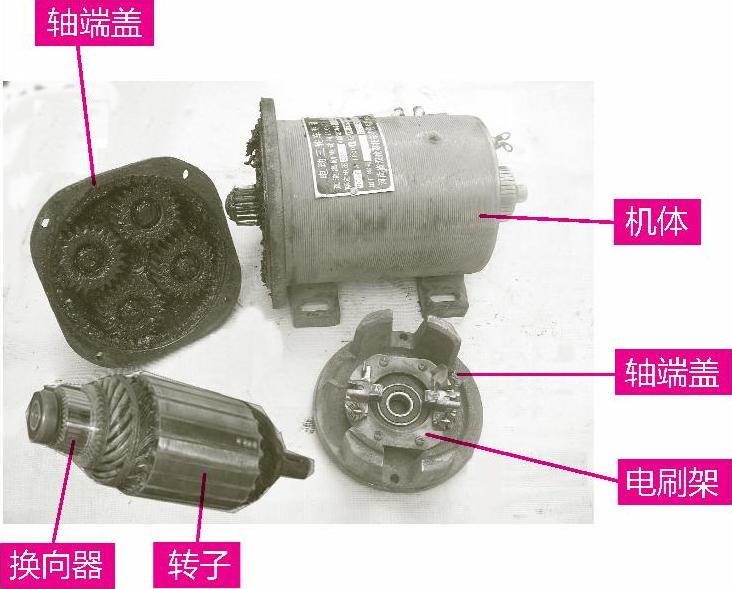

④分解后的电动三轮车电动机组件如图6-33所示。

图6-32　使主动齿轮与电动机轴分离

图6-33　分解后的电动三轮车电动机组件
