串励直流电动机有四个接线柱，两个是定子绕组输出线，两个是转子输出线。
这四个接线柱，励磁线圈的两个接线柱离连接负载的输出轴端比较近，另外两个就是电枢的接线柱。观察电动机接线柱旁边的标签，励磁绕组的标签是D1和D2，电枢输出线的接线柱是A1和A2。
如果把电刷与换向器之间用绝缘材料隔开，电枢绕组的接线柱之间是断开的，此时若测量电阻，则电阻为无穷大，而励磁绕组的接线柱就一直处于导通状态。如果不明白，可以取下扣紧弹簧，把电动机的盖板打开，一看便知。
控制器有四根引出线接线柱和3根转把插头线，其中红线和黑线分别是电源正、负极线，一根与电动机转子相连的是从控制器输出的电源线，一根与倒顺开关相连的是与控制器输出负极成回路。电动机的正、反转由改变定子绕组的电流方向控制，所以定子绕组的两根线一定与倒顺开关的两个动片接线柱连接。
用万用表蜂鸣器档测量正/反转开关上的四根线，两根相通的是电动机定子绕组线，测量有10kΩ阻值的是与控制器和电动机转子相连的线，定子绕组的两根线应与倒顺开关的两个动片接线柱相连。

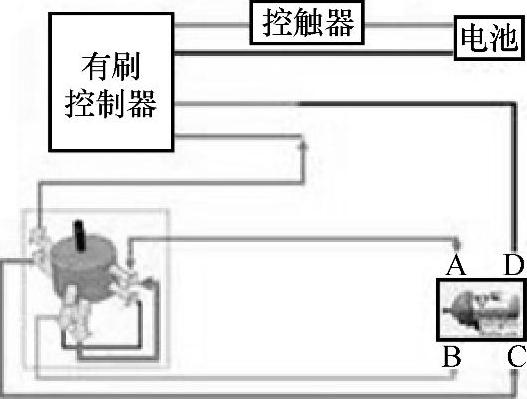

有刷有齿电动机与控制器和倒顺开关的连接如图6-12所示。
图6-12 有刷有齿电动机与控制器和倒顺开关的连接(www.daowen.com)
电动三轮车正、反转控制电路通过倒顺开关改变转子绕组和定子励磁绕组的串联极性。倒顺开关外形如图6-13所示。倒顺开关在电动三轮车上的位置与连线如图6-14所示。电动三轮车正、反转控制电路如图6-15所示。

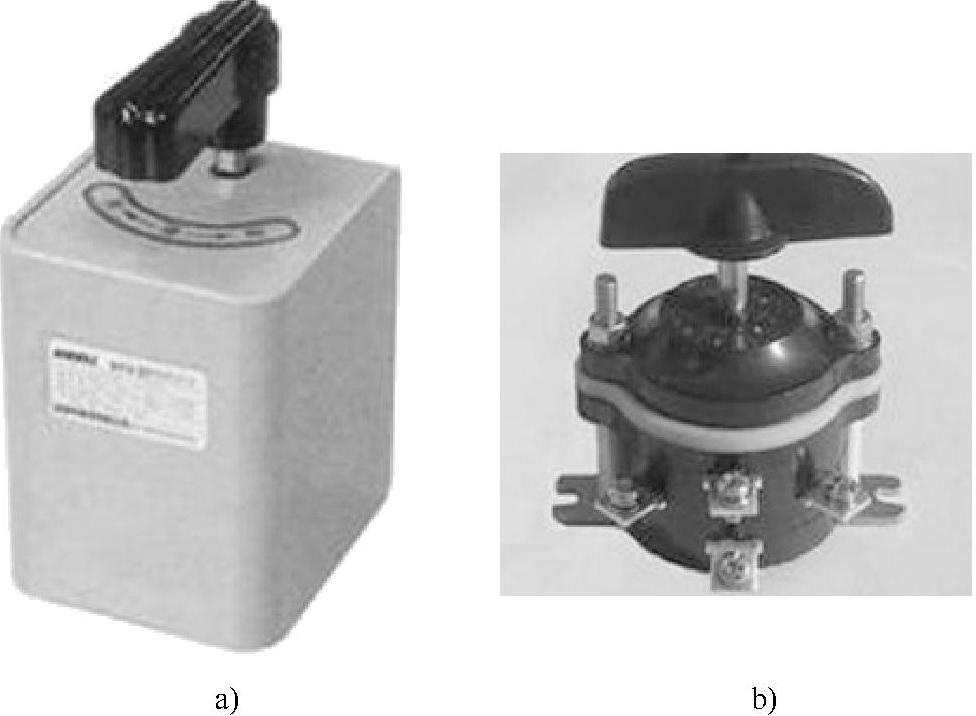

图6-13 倒顺开关外形

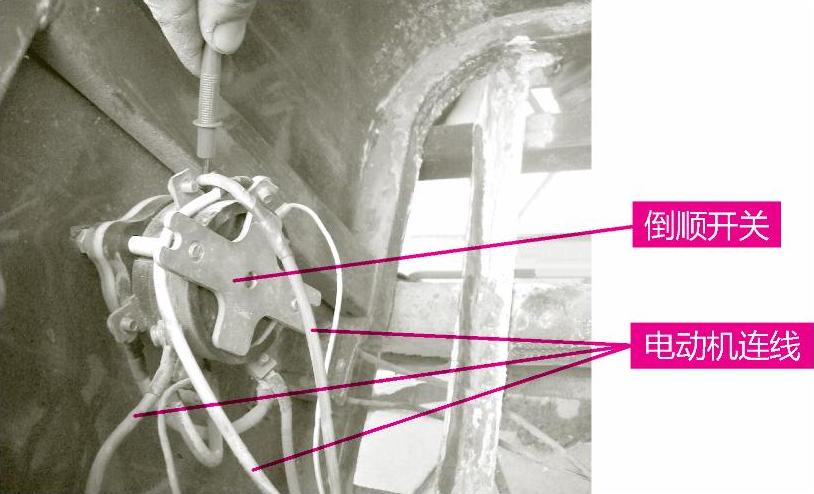

图6-14 倒顺开关在电动三轮车上的位置与连线

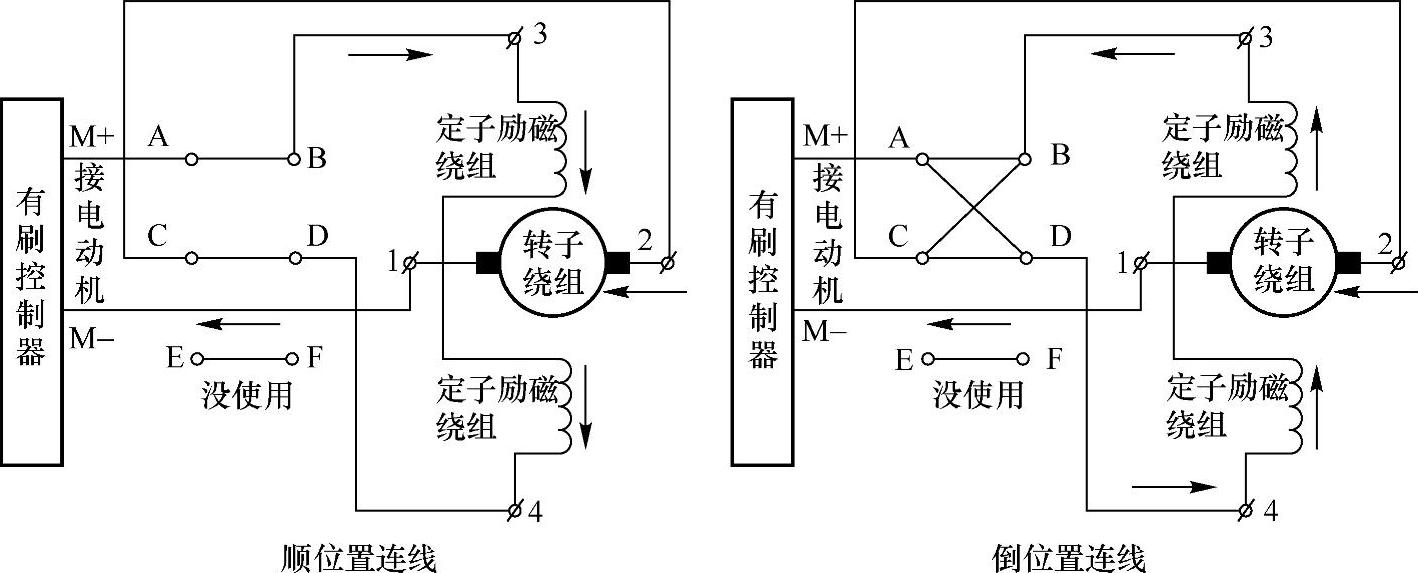

图6-15 电动三轮车正、反转控制电路
