蓄电池开盖维修工具和材料-电动三轮车维修速成

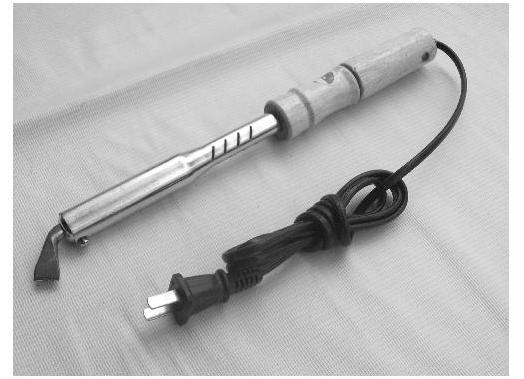

①150W外热式电烙铁。150W外热式电烙铁用于焊接极耳等,如图5-33所示。


图5-33 150W外热式电烙铁

热风枪塑料焊枪。热风枪或塑料焊枪用于取下旧极耳等。热风枪如图5-34所示。塑料焊枪如图5-35所示。

③单格断格测试仪。单格断格测试仪用于测试电池单格是否断格,如图5-36所示。

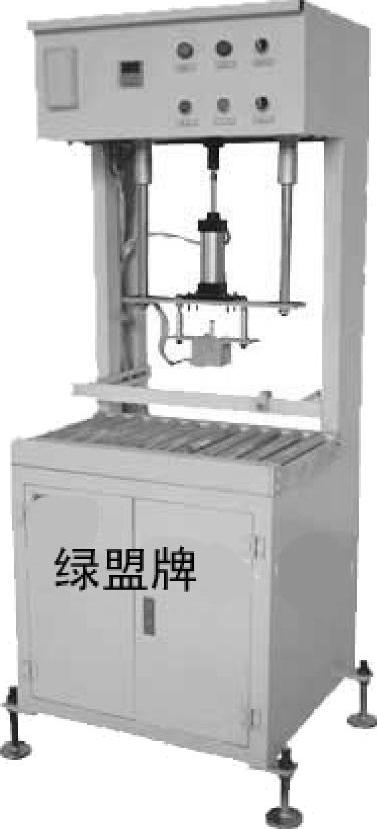

蓄电池开盖机。蓄电池开盖机用于蓄电池开盖,如图5-37所示。

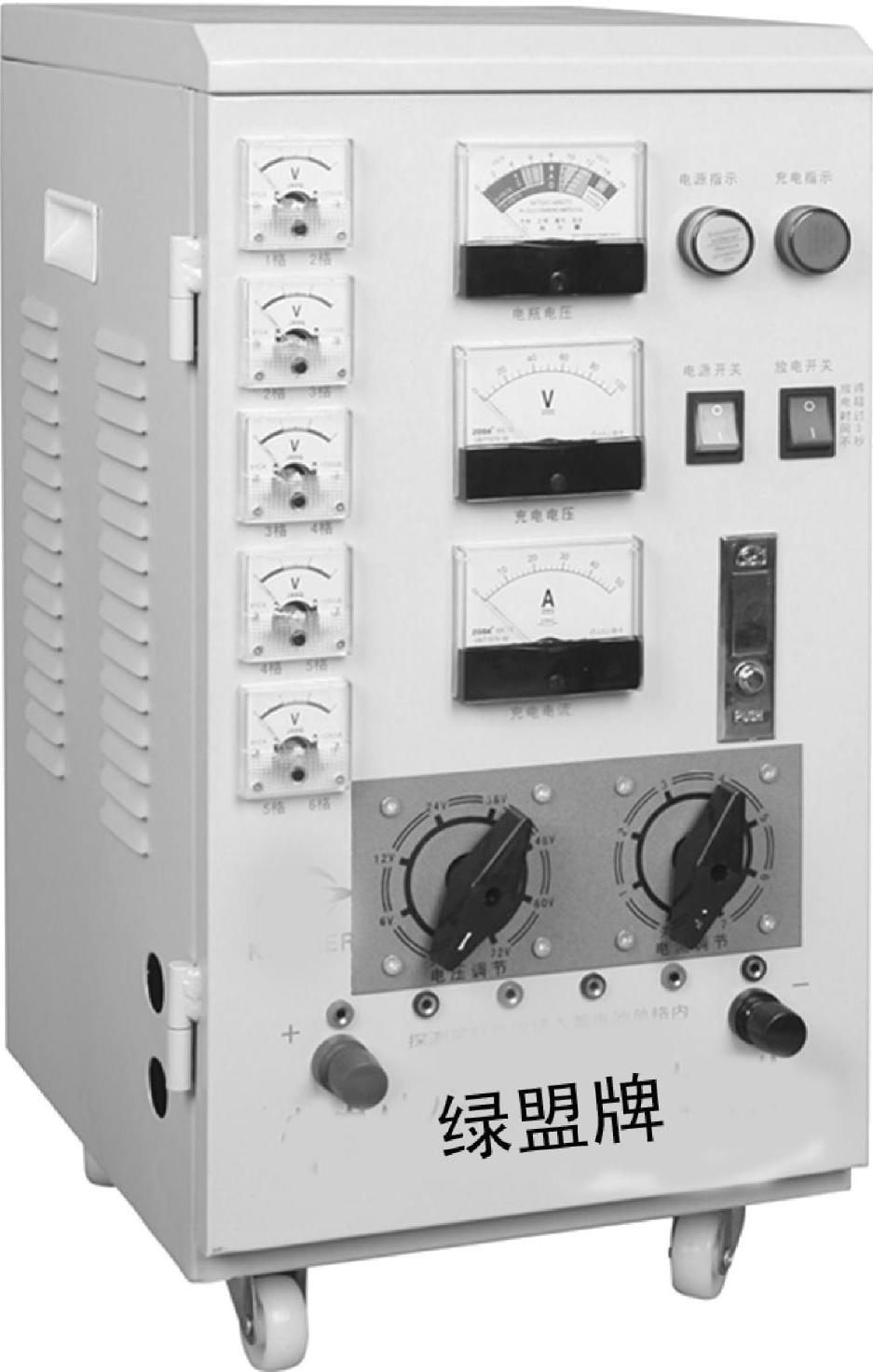

⑤蓄电池检测放电、充电系统。蓄电池检测放电、充电系统用于蓄电池放电、充电,如图5-38所示。

密度计。密度计用于测量电解液密度,如图5-39所示。

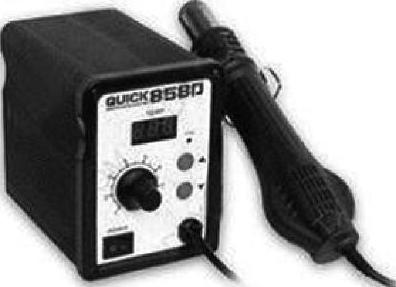

图5-34 热风枪

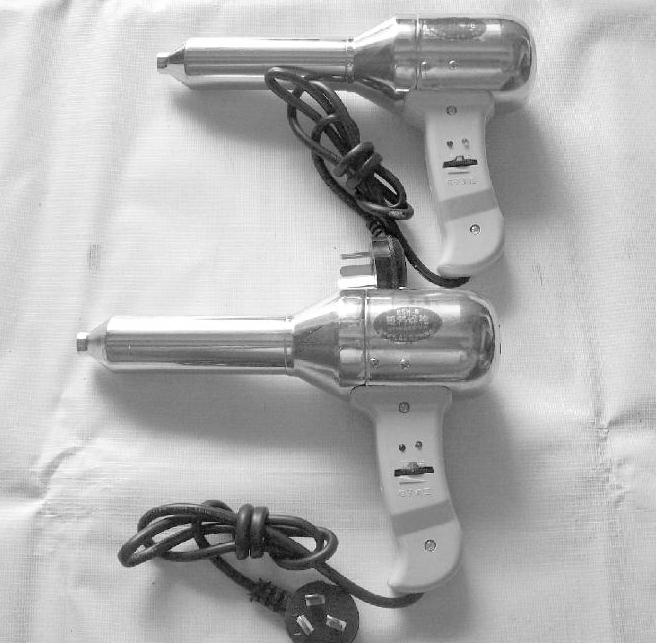

图5-35 塑料焊枪

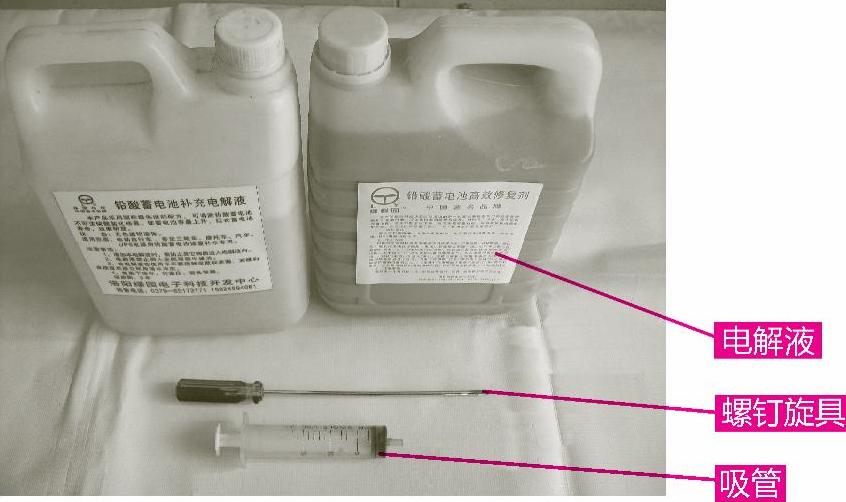

⑦蓄电池电解液、吸管和小号螺钉旋具。电解液密度为1.28g/L,用于蓄电池补液。电解液、吸管和小号螺钉旋具如图5-40所示。

⑧氧气焊及焊枪。氧气焊及焊枪用于过桥和极耳焊接,如图5-41所示。

⑨过桥焊钳。过桥焊钳是焊接过桥时所用的夹具,如图5-42所示。

⑩偏极柱模具。偏极柱模具如图5-43所示。

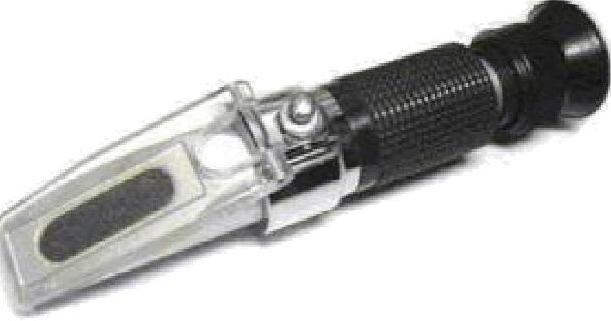

⑪冰检仪。冰检仪是蓄电池组装光学密度检测仪,配制电解液时用于测量电解液密度,如图5-44所示。

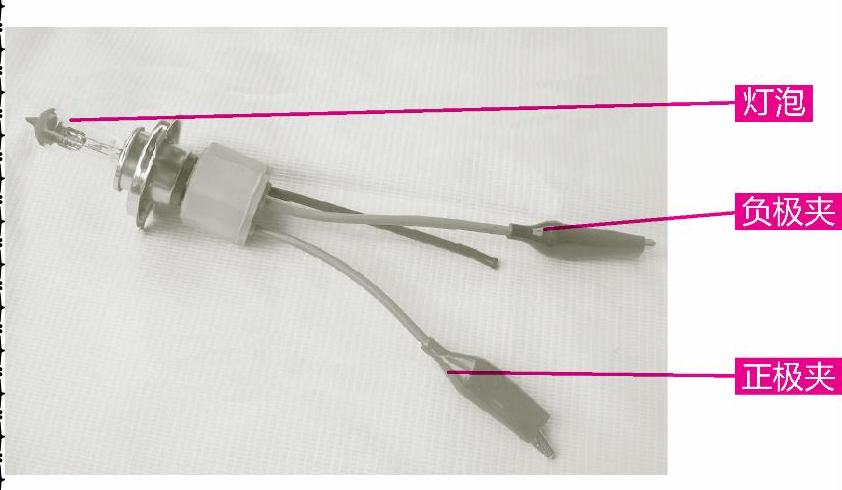

⑫放电灯泡。放电灯泡在蓄电池维修过程中是一个使用很方便的辅助工具,利用该灯泡可以十分便捷地帮助判断蓄电池故障。放电灯泡一般选用12V/100W的汽车灯泡。放电灯泡如图5-45所示。

⑬探针笔。探针笔是维修蓄电池不可缺少的工具之一。探针笔主要用于对断路蓄电池的断路格和断路点的探查,也可以用探针笔对蓄电池单格电压进行探查。探针笔一般需要自制,可利用自行车辐条或粗一点的铜丝截取12cm左右,一端用锉刀锉成略尖形状。为防止有害的其他金属离子渗透到电解液中,从而增加蓄电池的自放电,需要在其上镀铅。制作方法是将铜丝或辐条用细砂皮抛光,先镀上一层锡;然后在坩埚中将铅熔开,再把镀锡的铜丝或自行车辐条浸入熔化的铅中,镀上铅。如果镀铅不方便,只镀锡也可以,不过锡层容易脱落,需要经常补镀锡,以防止露铜或露铁。探针笔如图5-46所示。

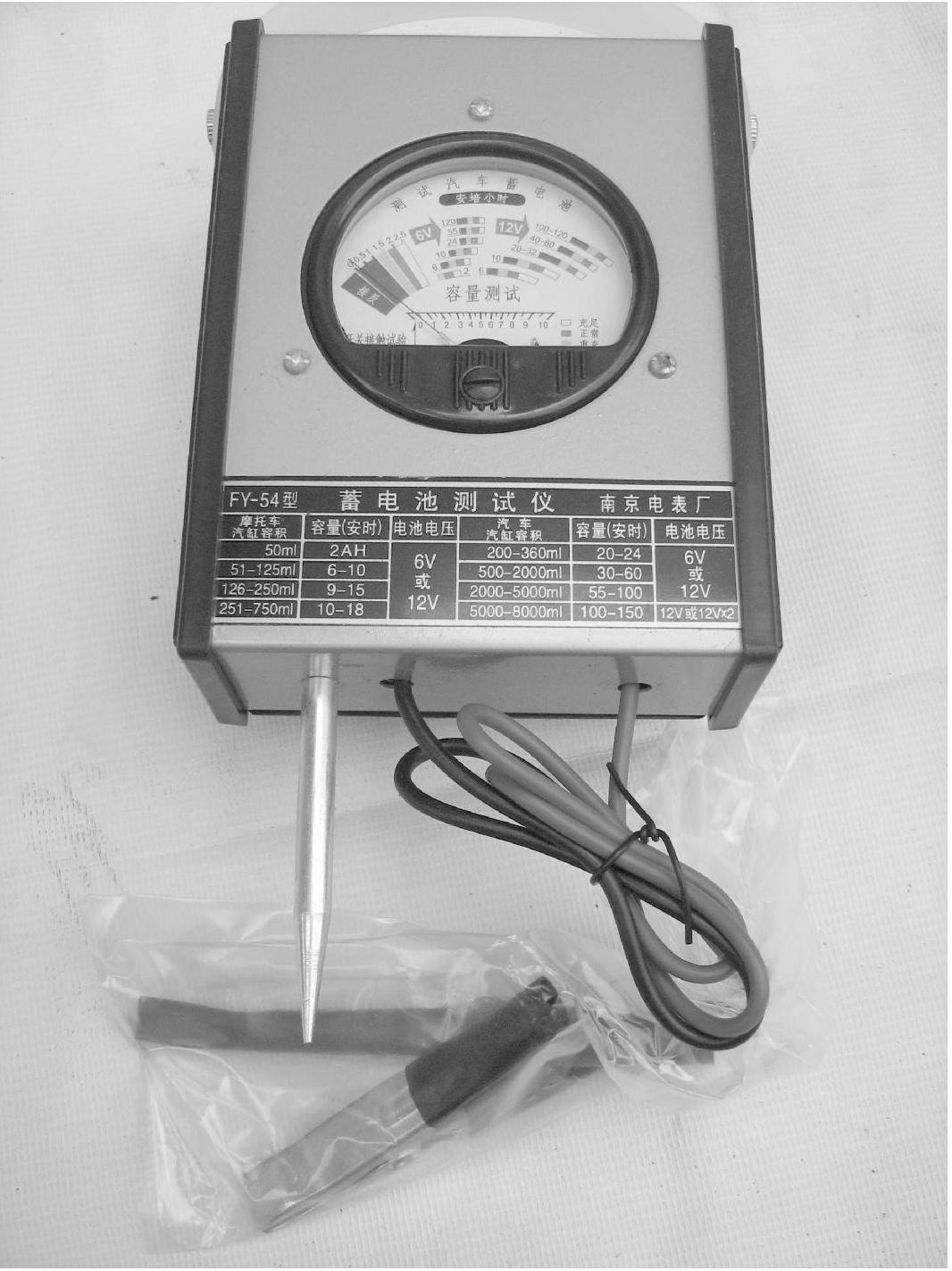

图5-36 单格断格测试仪


图5-37 蓄电池开盖机

⑭钳子。钳子包括老虎钳、尖嘴钳、斜口钳。老虎钳如图5-47所示。尖嘴钳如图5-48所示。斜口钳如图5-49所示。

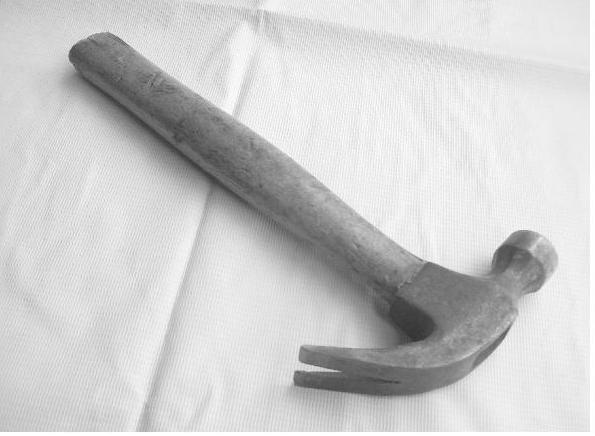

⑮橡皮锤、铁锤。橡皮锤用于盖上盖板时敲实盖板,如图5-50所示;铁锤用于撬开蓄电池上盖时加外力,铁锤如图5-51所示。

平板锉。平板锉用来清理蓄电池盖板和蓄电池上面凸起不平处,如图5-52所示。

⑰塑料盆。塑料盆或塑料周转箱的作用:①用来清洁蓄电池,特别是维修后对蓄电池表面遗留电解液的清洗;②在蓄电池修复过程中对发热蓄电池降温;③平时盛满清水,以备皮肤、衣物不慎溅上硫酸液时清洗和防护用。塑料周转箱如图5-53所示。

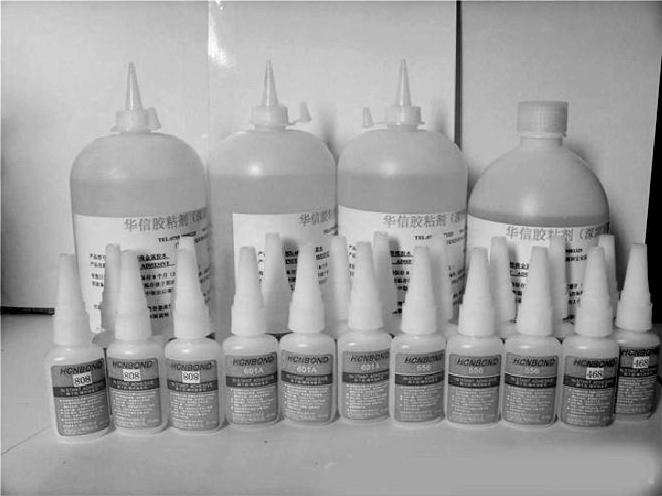

⑱PVC胶水。PVC胶水是粘合塑料专用胶,用来粘合蓄电池盖板和外壳,如图5-54所示。

⑲鱼夹蓄电池连线。鱼夹蓄电池连线用来对蓄电池进行串联或并联使用,长度一般在25~30mm,如图5-55所示。

⑳毛刷。毛刷用于清洗蓄电池,特别是蓄电池维修完毕后,清洗蓄电池表面遗留的电解液,以防止蓄电池自放电,如图5-56所示。


图5-38 蓄电池检测放电、充电系统

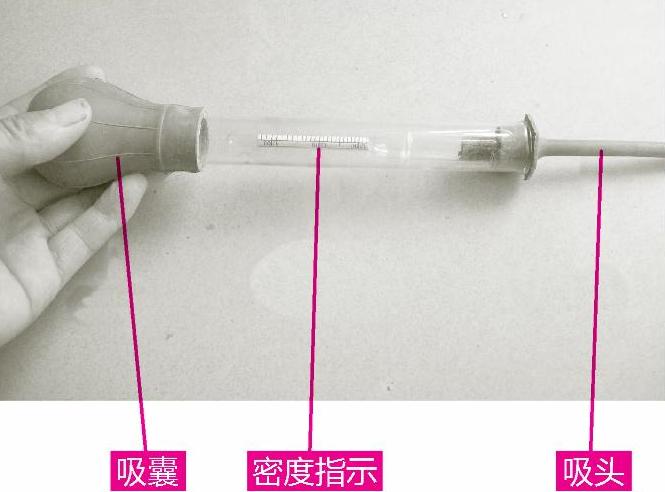

图5-39 密度计


图5-40 电解液、吸管和小号螺钉旋具

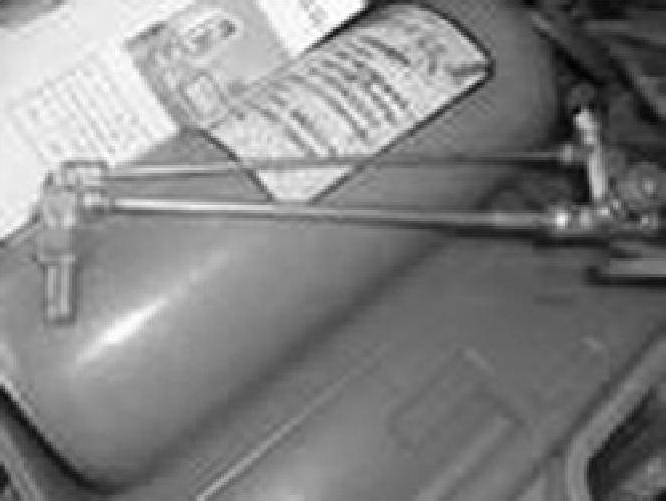

图5-41 氧气焊及焊枪

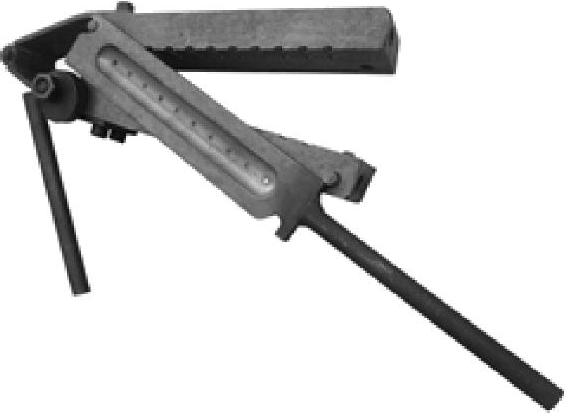

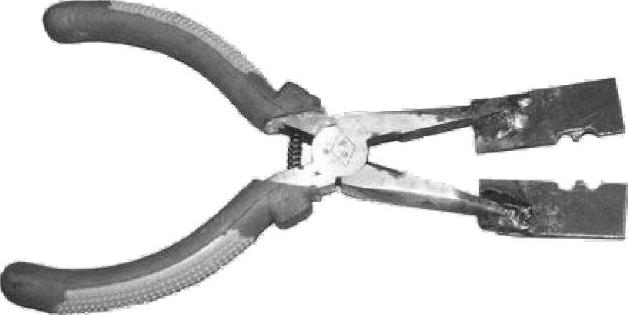

图5-42 过桥焊钳


图5-43 偏极柱模具


图5-44 冰检仪


图5-45 放电灯泡


图5-46 探针笔


图5-47 老虎钳

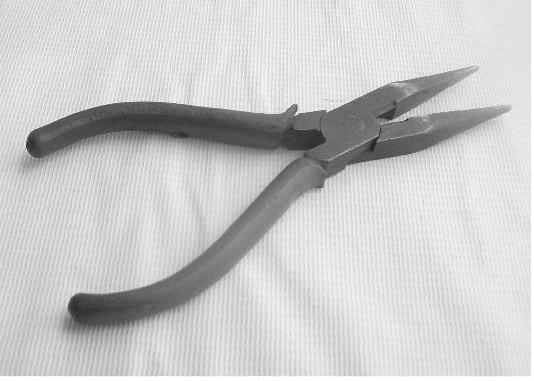

图5-48 尖嘴钳

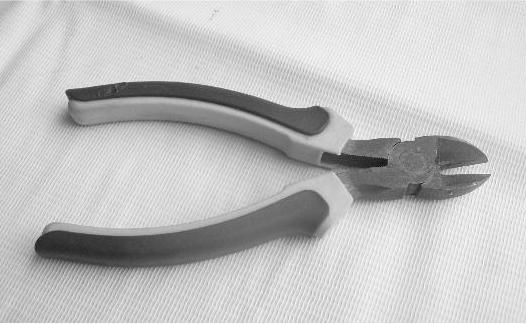

图5-49 斜口钳

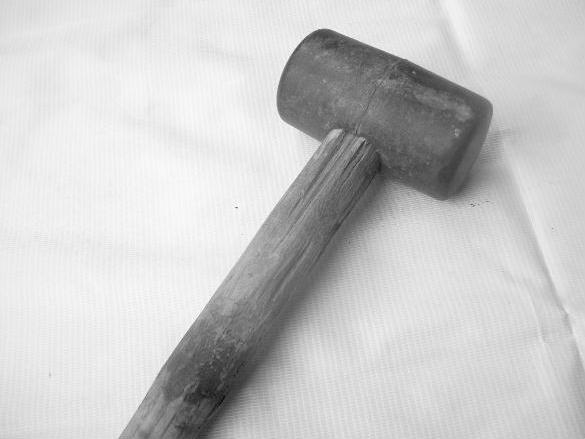

图5-50 橡皮锤


图5-51 铁锤

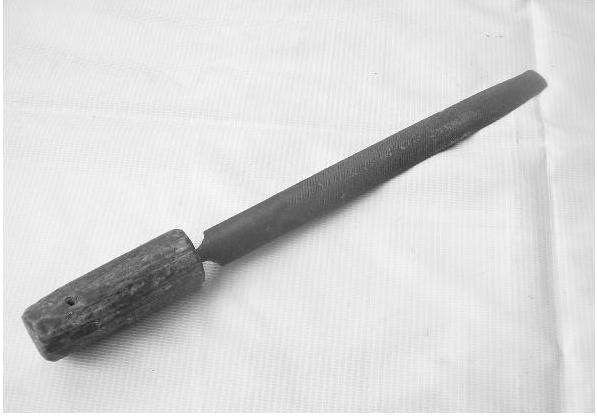

图5-52 平板锉

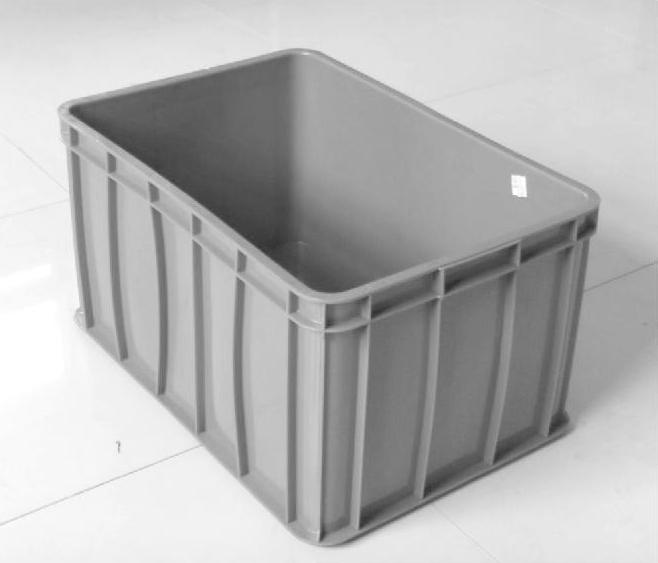

图5-53 塑料周转箱


图5-54 PVC胶水


图5-55 鱼夹蓄电池连线

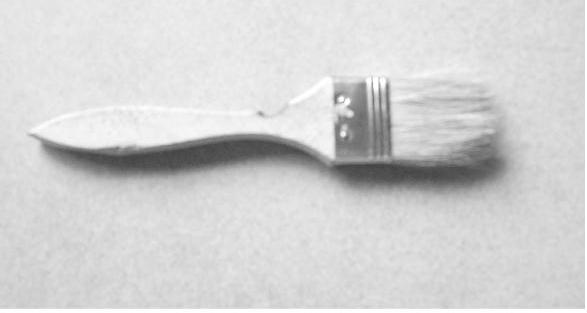

图5-56 毛刷

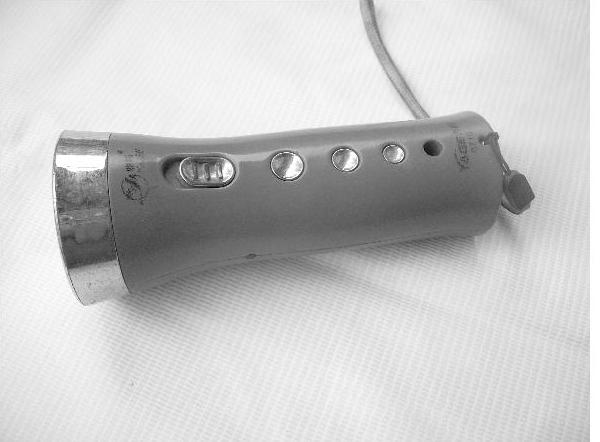

⑪手电筒。手电筒用来观察加水情况,如图5-57所示。

⑫钢锯及钢锯条。钢锯用来锯开蓄电池壳体,如图5-58所示。


图5-57 手电筒

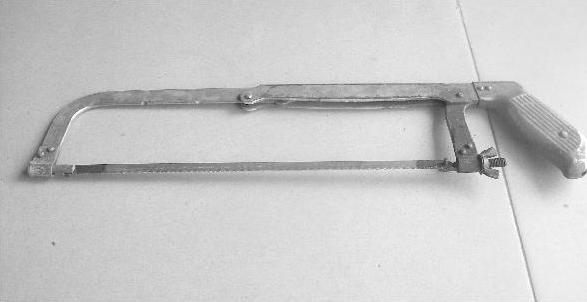

图5-58 钢锯

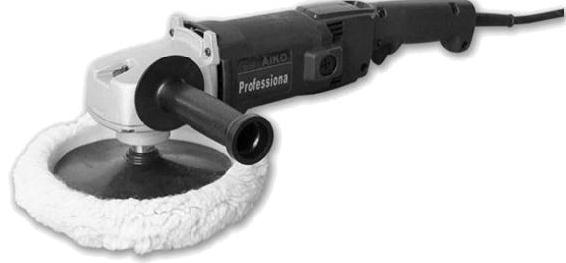

抛光机。抛光机用于旧蓄电池表面抛光处理,如图5-59所示。

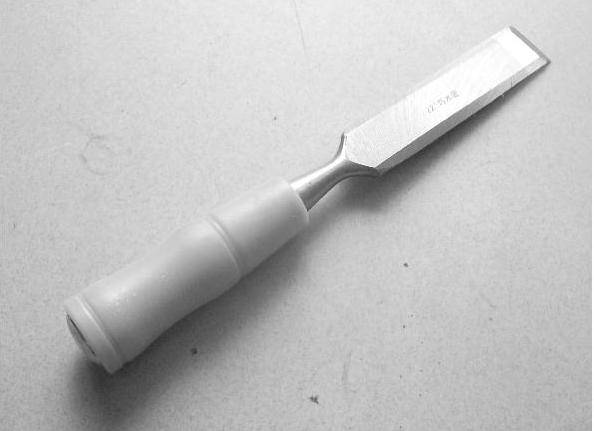

⑭铲刀。铲刀用于打开蓄电池上盖的工具,如图5-60所示。


图5-59 抛光机


图5-60 铲刀

⑮壁纸刀。壁纸刀是蓄电池维修必备工具,如图5-61所示。

⑯极柱。极柱用于更换损坏的极柱,如图5-62所示。

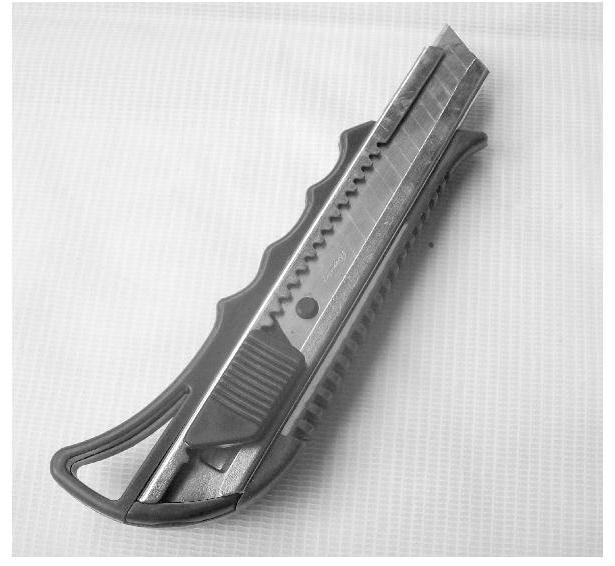

图5-61 壁纸刀

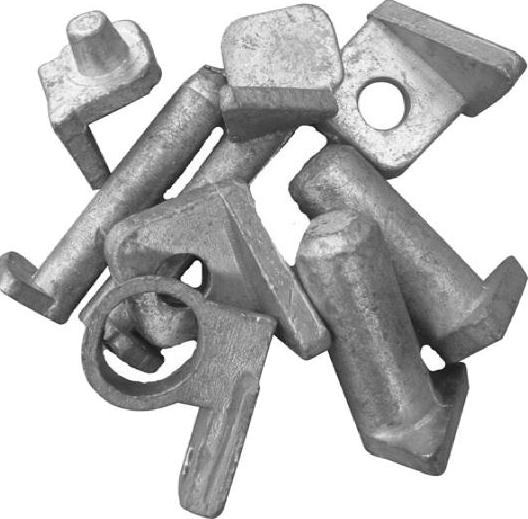

图5-62 极柱

⑰手电钻。手电钻用于取下蓄电池极柱,如图5-63所示。

⑱色胶。色胶用于蓄电池维修后对极柱注色,需红和蓝两种,如图5-64所示。

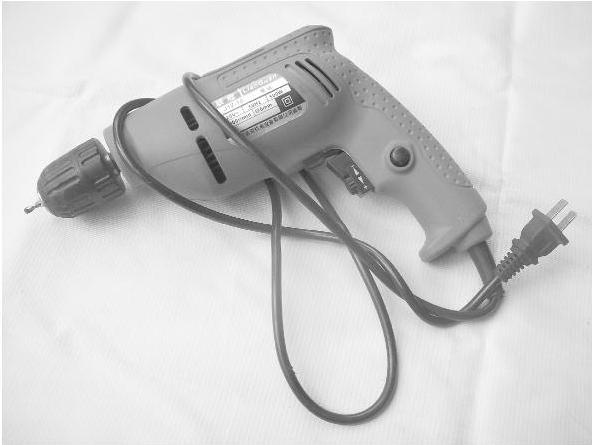

图5-63 手电钻


图5-64 色胶
