1.硅整流充电器结构

硅整流充电器体积大，较笨重，它直接将变压器输出的交流电经整流二极管整流后为蓄电池充电，电流可达30A，电压12～80V可调。硅整流充电器基本为手动调压和调流的手动充电器，采用大功率硅二极管作为整流元件，可靠性高，功率强劲，充电过程需要人参与调整充电电流和充电电压。

硅整流充电器内部结构如图4-5所示。

2.硅整流充电器工作原理

硅整流充电器原理如图4-6所示。

220V交流电经电源插头过熔断器FU₁进入工频变压器T的4、1脚一次绕组，变压为与被充电蓄电池对应的交流电压，经整流二极管VD整流后产生蓄电池充电的直流电压，过熔断器FU₂为蓄电池充电。Ⓜ为降温风机，Ⓥ为直流电压表，Ⓐ为直流电流表。

由于硅整流充电器直接将市电整流为蓄电池充电，电流可达30A，电压12～80V可调，因此在未彻底切断市电前，千万不要摸蓄电池，货运型电动三轮车使用这类充电器的客户特别要注意安全。

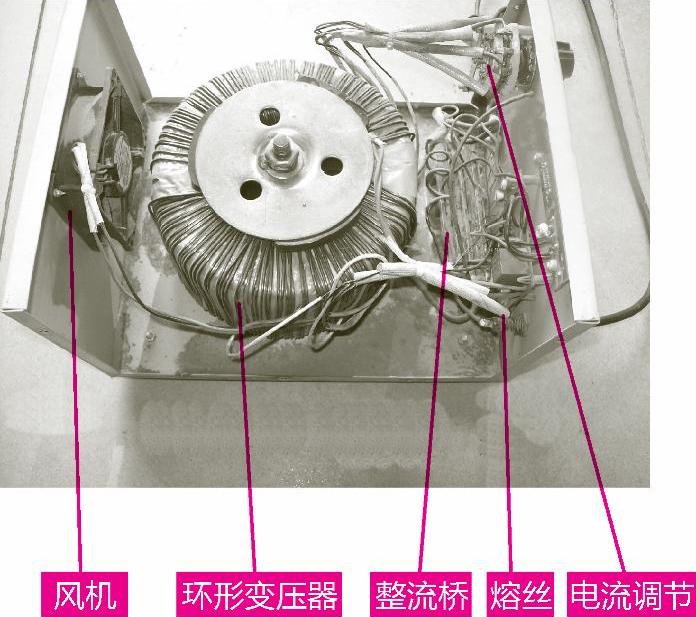

图4-5　硅整流充电器内部结构

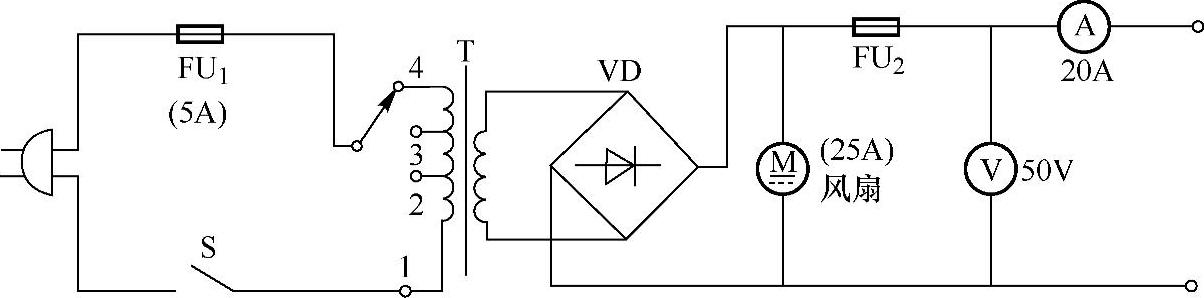

图4-6　硅整流充电器原理

相关链接(www.daowen.com)

1.环形变压器

变压器是变换交流电压、电流和阻抗的器件，当一次绕组中通过交流电流时，铁心（或磁心）中便产生交流磁通，使二次绕组中感应出电压（或电流）。变压器由铁心（或磁心）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫做一次绕组，其余的绕组叫做二次绕组。硅整流充电器大多使用环形降压变压器。环形降压变压器外形如图4-7所示。

2.整流二极管

整流二极管是二极管的一种，其作用是将交流电能转变为直流电能。所谓整流，就是将交流电转换为直流电的过程。整流二极管通常包含一个PN结，有正极和负极两个端子。整流二极管一般为平面型硅二极管，用在各种电源整流电路中。整流二极管外形如图4-8所示。在硅整流充电器中通常将四个二极管做成集成电路，整流桥集成电路外形如图4-9所示。

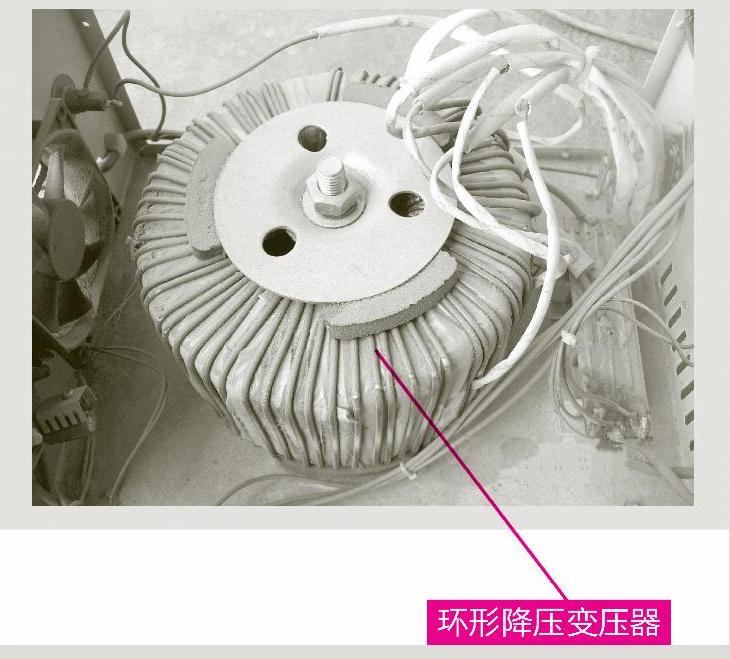

图4-7　环形降压变压器外形

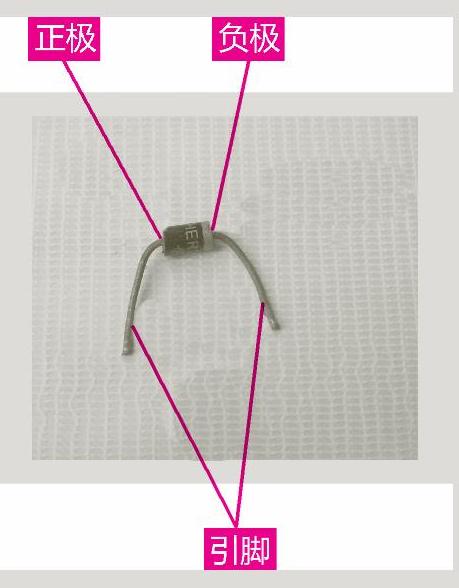

图4-8　整流二极管外形

图4-9　整流桥集成电路外形
