直流接触器原理与检修技巧:图解电动三轮车维修速成

1.直流接触器原理和接线方法

直流接触器的作用是保护电动机绕组。直流接触器的工作原理是当接触器绕组通电后,绕组电流产生磁场,使静铁心产生电磁吸力吸引动铁心,并带动触点动作,常闭触点断开,常开触点吸合,两者是联动的;当绕组断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触点复原,常开触点断开,常闭触点吸合。直流接触器的参数有工作电压和额定电流,常见的工作电压有24V、36V、48V、60V,额定电流为150A。直流接触器一般由电动三轮车上的蓄电池供电,它有四个接线柱,其中上部的是绕组供电接线柱,接触器左上端子接电源正极,右上端子通仪表和电动机定子的负极一端;下部是常开触点接线柱,此接线柱在电动三轮车上一般串接在控制器的红色正极供电线上。

直流接触器外形和接线柱如图3-28所示。直流接触器在电动三轮车上的安装位置如图3-29所示。

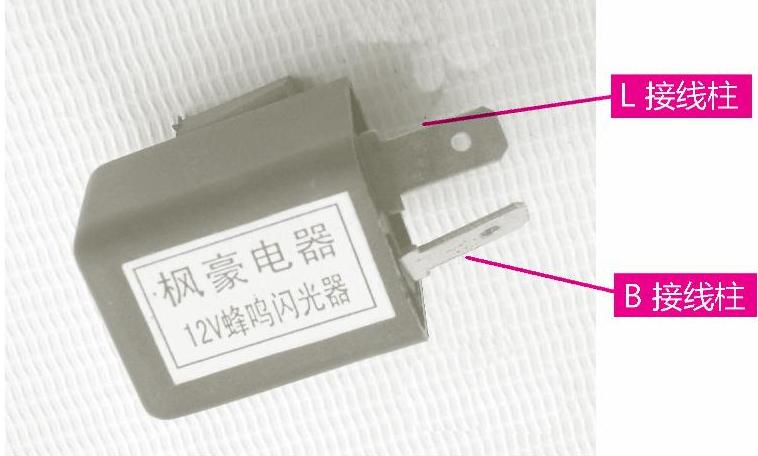

图3-26 两个引脚蜂鸣闪光器外形

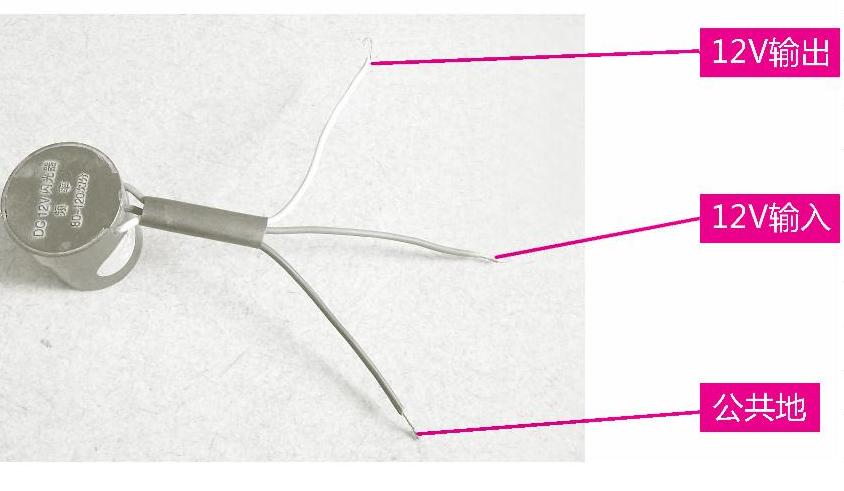

图3-27 三根引线蜂鸣闪光器外形(www.daowen.com)

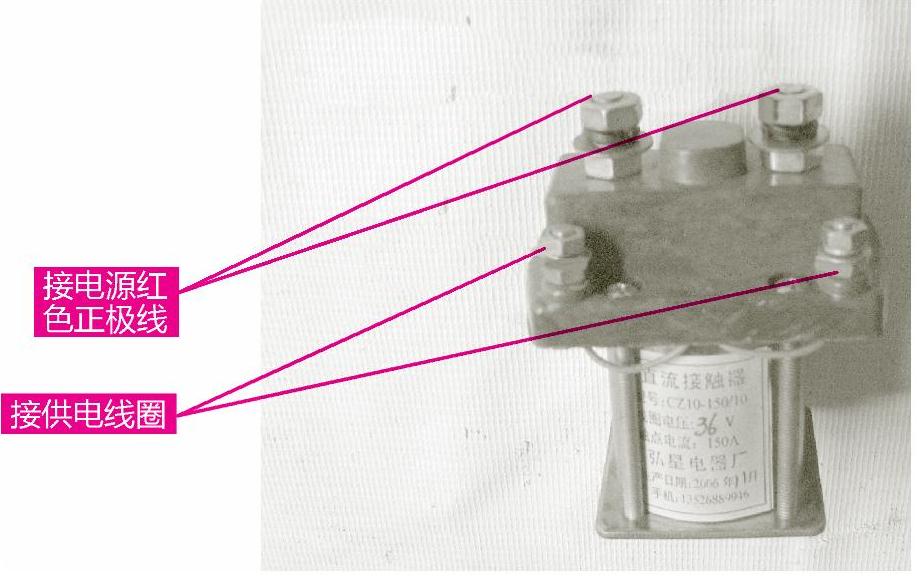

图3-28 直流接触器外形和接线柱

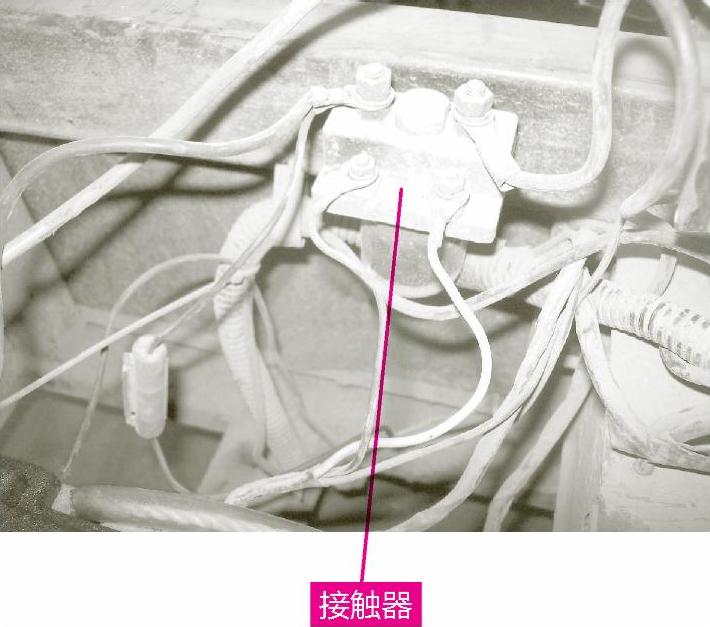

图3-29 直流接触器在电动三轮车上的安装位置

2.直流接触器检修技巧

当打开电源锁后,可听到直流接触器的吸合声,如果听不到吸合声,则可能是直流接触器损坏,要进一步判断。可将直流接触器的触点接线柱直接跨接,试车,如果电动三轮车转动正常,说明直流接触器损坏,应更换新件。
