1.灯具原理和接线方法

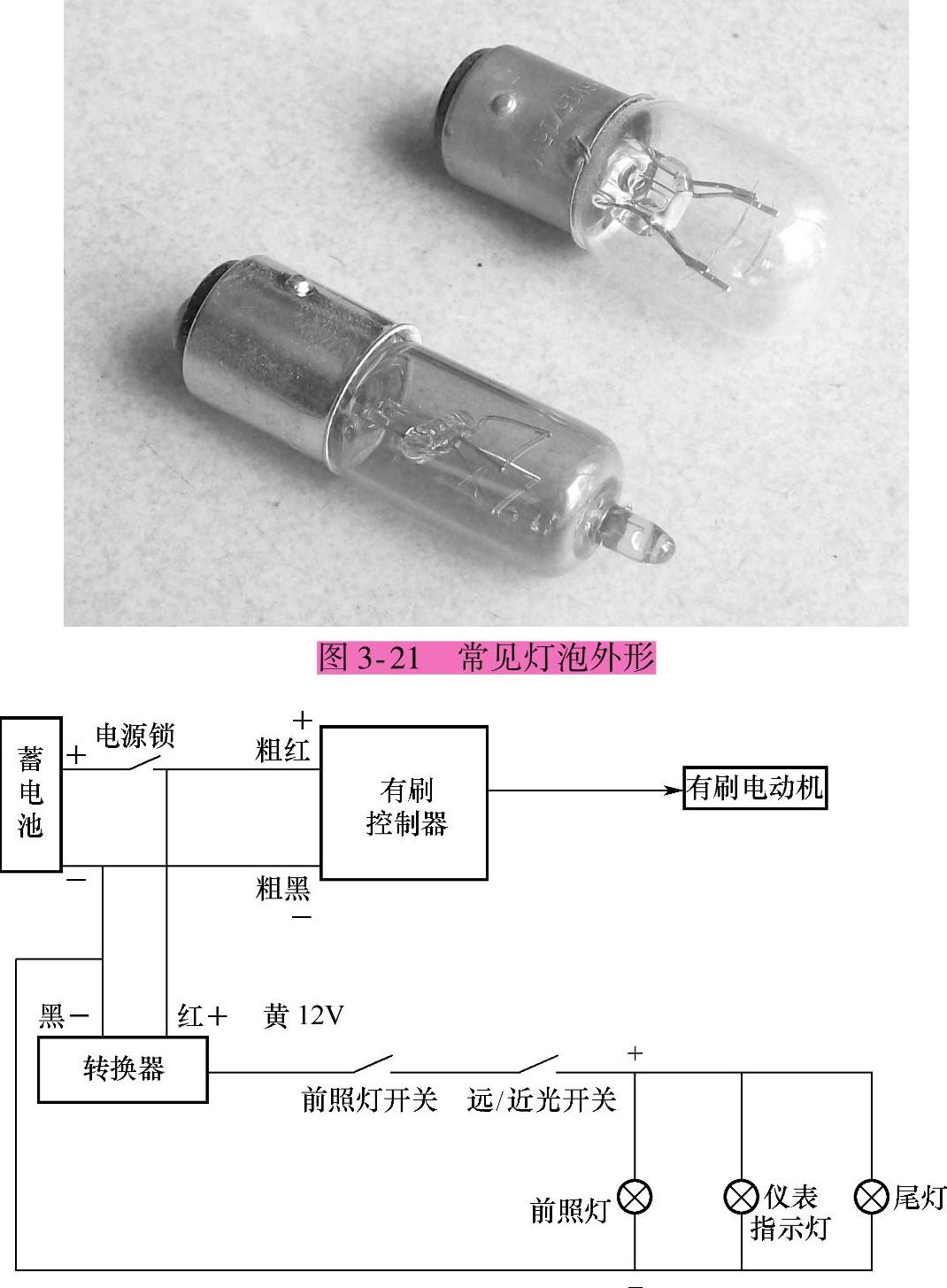

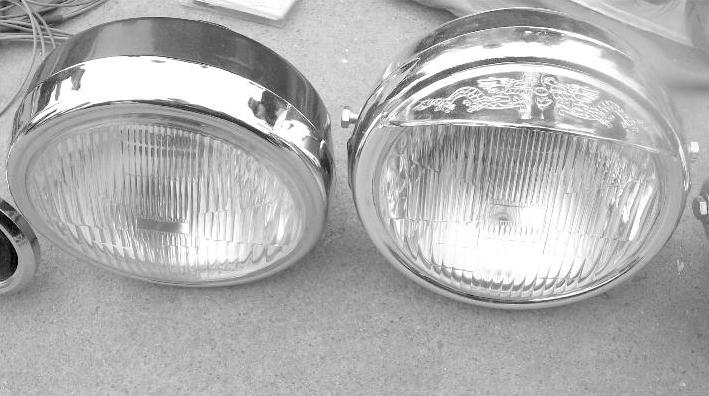

电动三轮车的灯具有前照灯、尾灯、左/右转向灯和制动灯。灯具的接线方法与喇叭基本一样，不同之处是灯具的前、后灯并联在电路中。电动三轮车还并联有仪表照明灯，仪表照明灯一般使用插泡。前照灯部分还串联有远/近光开关，转向灯部分还串联有闪光器。如果电动三轮车上安装有转换器，则灯具部分采用12V供电；如果没有转换器，则使用原车蓄电池供电。电动三轮车由于车型较多，灯具部分型号也较多。电动三轮车用灯泡常见的有插泡、高/低脚灯泡、带盘灯泡、单极性灯泡和双极性灯泡等。前照灯外形如图3-20所示。常见灯泡外形如图3-21所示。前照灯在电动三轮车上的接线方法如图3-22所示。

更换的灯泡应与原车灯泡型号一样，否则会造成损坏或灯光不强。电动三轮车常用灯泡规格如下：

①12V系列：12V/35W、12V/25W前照灯；10W、5W尾灯；5W、3W转向灯和仪表照明灯；12V/3W电源指示灯。

②36V系列：36V/10W前照灯；36V/10W、5W尾灯；36V/3W转向灯、仪表照明灯、电源指示灯。

③48V系列：48V/10W、25W、35W前照灯；48V/10W、5W尾灯；48V/3W转向灯、仪表照明灯、电源指示灯。

2.灯具的常见故障和检修方法(www.daowen.com)

灯具的常见故障是烧坏后灯丝熔断。灯丝熔断后通过肉眼就可看出，也可通过万用表蜂鸣器档测量，不通则说明灯具损坏。
