1.电动三轮车整体构造

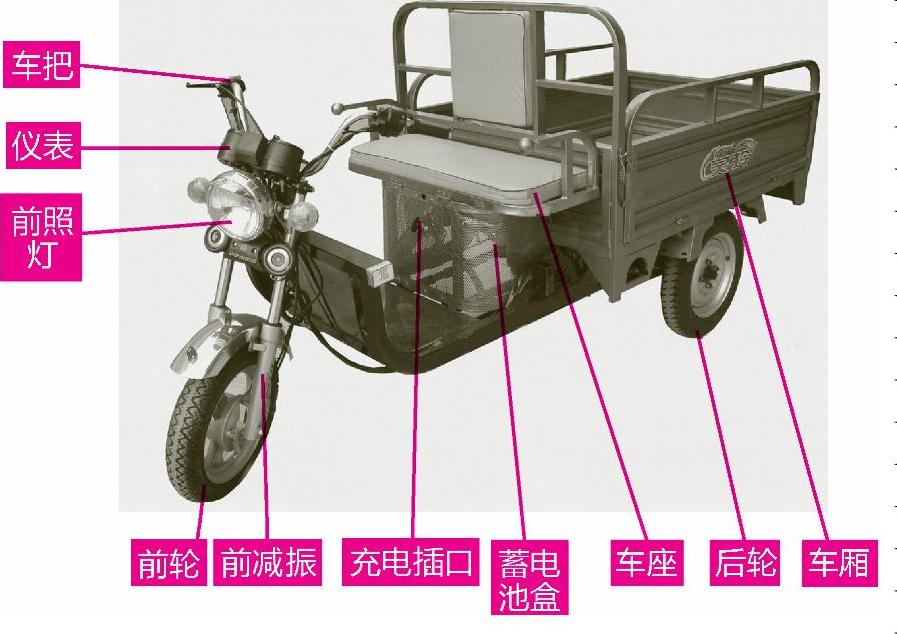

电动三轮车整体构造如图2-11所示。

（1）全车铁件

电动三轮车的全车铁件有车把、前叉、前减振器、前轮、轴、大架、双撑、单撑、平叉、轮毂、后车架、后减振器、机械制动等。

（2）全车塑件

电动三轮车的全车塑件有头罩、仪表壳、后视镜、面板、挡风板、脚踏板、挡泥板、座前围、座围、边条、前叉和平叉护板、座桶、行李箱、后挡泥板等。

（3）全车电气部件

图2-11　电动三轮车整体构造

电动三轮车的全车电气部件有蓄电池、控制器、充电机、电动机（称电动车四大件），转把、开关、闪光器、蜂鸣器、转换器、倒车语音器等。

（4）全车线路

电动三轮车的全车线路有前照灯线、整车线束、尾灯线、开关总成线等。

2.电动三轮车全车线路原理

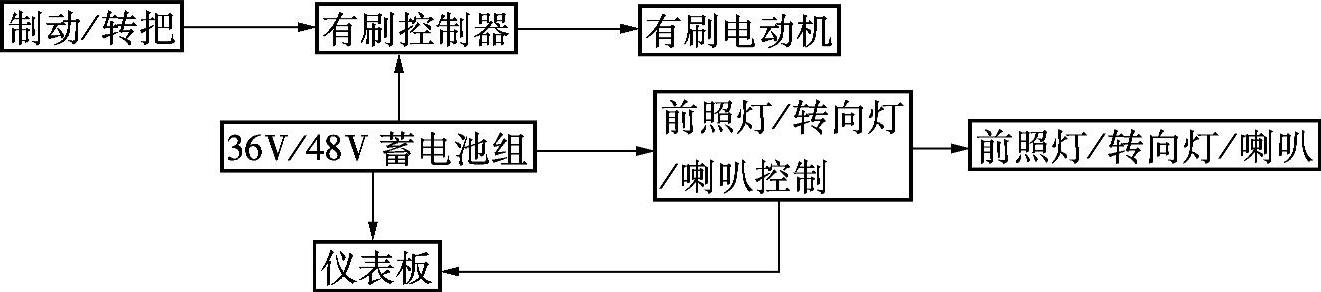

电动三轮车线路构成框图如图2-12所示。

图2-12　电动三轮车线路构成框图

①有方向性：有严格的正、负极之分。(www.daowen.com)

②常用电源：由单节12V串联组成的24V/36V/48V/60V/72V蓄电池。

③电源变压系统：转换器（直流变压器）。

④开关系统：开关只管正极线路，所有正极线路必须经过相应的开关系统后进入各电气部件。

⑤全车电路方向：直流电必须由正到负。

⑥所有负极线路全部相互连通，直达各电气部件。

3.电动三轮车参数

以LM-1型电动三轮车为例，其参数如下：

①外形尺寸：3000mm（长）×1060mm（宽）×1370mm（高）。

②自重：330～360kg。

③功率：700～900W。

④蓄电池：100A·h。

⑤电压：48～60V。

⑥载重量：400kg。

⑦爬坡能力：≤10°。

⑧续驶里程：60～80km。

⑨充电时间：8～10h。
