1.产品介绍

LY-3型电动车四大件检测仪是集检测充电器、控制器、电动机、蓄电池四合一的检测仪器，专业、全面地检测引起电动车行驶里程不足的各种因素。该产品功能齐全、性能优越、操作简单、携带方便，很大程度上提高了电动车经销商的售后服务质量。LY-3型电动车四大件检测仪外形如图1-66所示。

2.技术参数

①显示电源：DC（5±1）V。

②显示电源：≤±80mA。

③采样速率：5次/s。

④显示数码管：0.56in。

⑤零点显示：自稳定。

⑥超限显示：EEE或-EEE。

3.使用方法

LY-3型电动车四大件检测仪控制面板示意如图1-67所示。

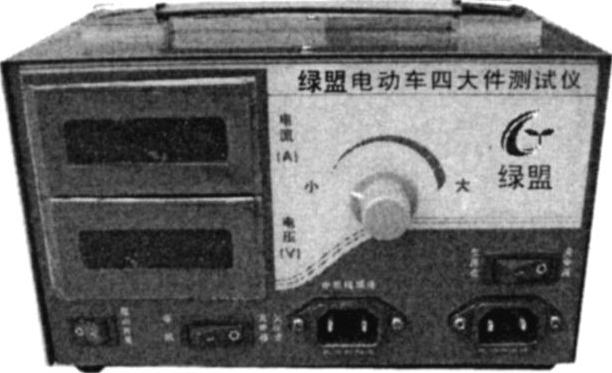

图1-66　LY-3型电动车四大件检测仪外形

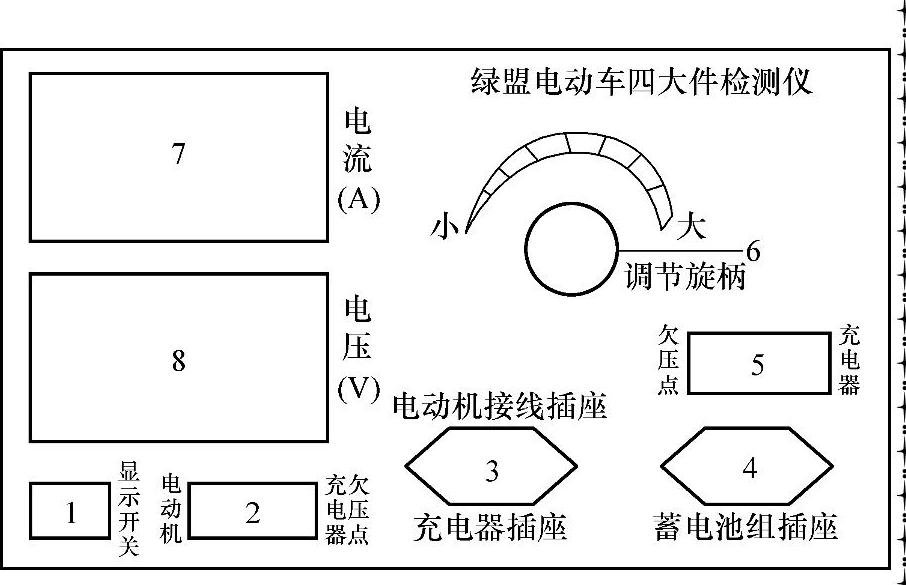

图1-67　LY-3型电动车四大件检测仪控制面板示意

4.检充电器性能检测

①开启显示开关1，调节6至最小位置。

②充电器接上AC220V，输出插头接入3，8显示充电器静态电压（触发式充电器不显示电压），2、5均切换在充电器档位，7显示充电电流，8显示充电电压。

③触发性充电器及须知充电器最大电流。4接入极性一致的蓄电池组（蓄电池不欠充），2切换在电动机档位，7显示充电器最大充电电流值。触发性充电器2切换到充电器档位，7显示充电电流。

④调节6就能测定该充电器是否转绿灯及转绿灯前后充电器的电流、电压参数。(www.daowen.com)

5.检测控制器欠压保护点

①支起电动车支架，关闭电动车电源开关。

②蓄电池组与控制器电源输入插头分离，开启显示开关1。

③蓄电池组接入4，控制器电源输入插头接入3，2、5均切换在欠压点档位，8显示蓄电池组电压，7显示为零。

④开通电动车电源开关，7显示的电流值即电动车开锁电流。

⑤调节6至最大后，缓慢转动电动车转把，7显示的电流值逐渐上升，8显示的电压值逐渐下降，直至电动车控制器断电；由于蓄电池容量充足控制器不断电，此时从大到小调节6直至控制器断电，8显示的电压即该控制器欠压保护点。

6.检测电动机电流

①支起电动车支架，关闭电动车电源开关。

②蓄电池组与控制器电源输入插头分离，开启显示开关1。

③蓄电池组接入4，控制器电源输入插头接入3，2切换在电动机档位，8显示蓄电池组电压值，7显示为零。

④开通电动车电源开关，7显示的电流值即电动车开锁电流。

⑤转动电动车转把至转速最大，7显示的电流值即电动机空转电流。

⑥放下支架，电动车负载起动，7显示的电流值即电动机起动电流。

⑦无坡度，电动车保持行驶速度最大，7显示的电流即电动机平行电流。

⑧电动车加重负载（或顶墙）至控制器断电保护，7显示的电流值即控制器限流保护点。

7.检测蓄电池电流

①开启显示开关1。

②2切换在电动机档位，充满电量的蓄电池组接入4，放电电阻（或电热丝）接入3，8显示电压值，7显示放电电流。

③根据需要调节放电电阻和确定放电电流值，放电过程保持放电电流值，结合蓄电池的放电时间就确定了蓄电池容量。
