绿盟LY-9蓄电池检测修复仪组合柜外形如图1-62所示。该仪器工作图如图1-63所示。

1.概述

蓄电池检测修复组合柜是专为蓄电池维护/维修店、电动车经销商、电池经销商售后服务使用而生产的一款综合中型检测修复系统。该机功能完善先进，真正地从蓄电池的维修原理着手，从根本上延长了蓄电池的使用寿命，是蓄电池维修行业的理想配套设备。

2.适用范围

蓄电池检测修复组合柜主要适用于修复电动车单格12V/10～100A·h的铅酸蓄电池。它可对容量降低、使用寿命将近终止的蓄电池进行修复，清除不可逆硫酸盐化，延长蓄电池使用寿命，提高蓄电池的工作状态。

图1-62　绿盟LY-9蓄电池检测修复组合柜外形

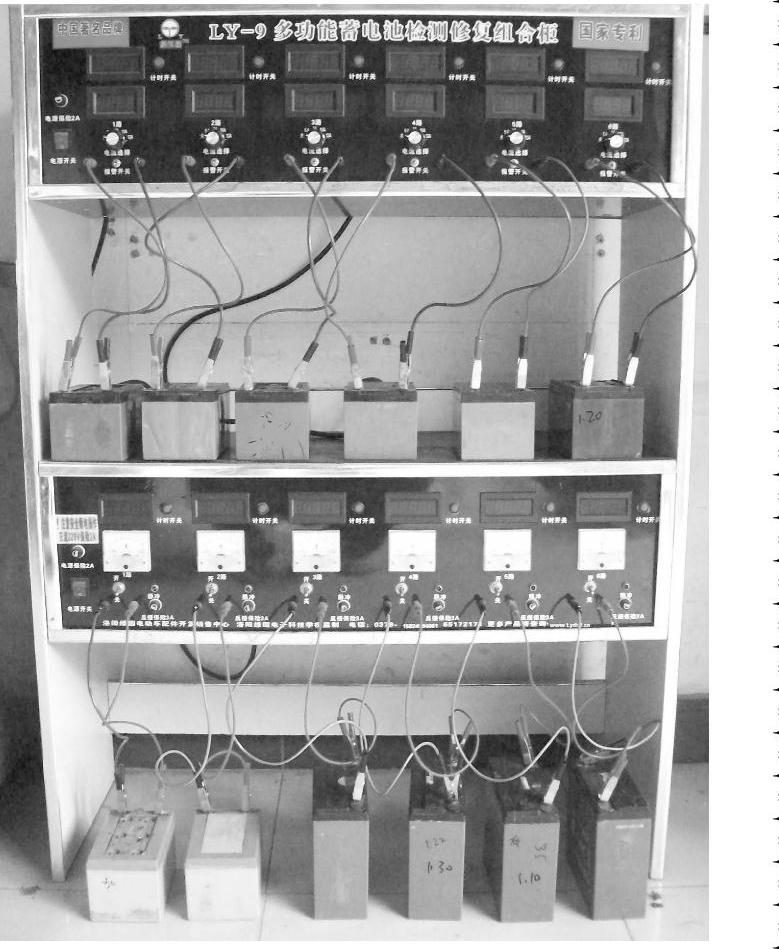

图1-63　绿盟LY-9蓄电池检测修复组合柜工作图

3.技术参数

①交流输入：（220±22）V、50Hz。

②整机工作效率：≥95%。

③第一层放电检测：可对六格12V蓄电池进行精密恒流放电检测，放电电流为5A/7A/8.5A/10A可调。

④第二层蓄电池修复：左起第一路各设两路开关，一个打开时电流为3A，两个打开时电流为6A，可对48V/100A·h以下的蓄电池进行修复。左起第二路电压为24V，修复电流为10A，可对100A·h以下的蓄电池进行修复。左起第三、四路电压为48V，修复电流为1.8A，可对24A·h以下的蓄电池进行修复。左起第五、六路电压为36V，修复电流为1.8A，可对24A·h以下的蓄电池进行修复。修复时间按蓄电池容量和修复电流定时设置，到时自停。

⑤冷却方式：直通风冷结构。

⑥外形尺寸：900mm（长）×350mm（宽）×1200mm（高）。(www.daowen.com)

⑦交流熔丝：220V/10A。

⑧直流防反接保护熔丝：第一路为10A，第二路为15A，第三、四路为5A，第五、六路为3A。

⑨输入、输出双回路保护。

⑩数码显示充电时间，自行定时，到时自停。

4.主要原理

蓄电池检测修复组合柜采用电子扫频谐振式复合正、负脉冲波和微充电电流，不间断地发出特定频率、特定波形的电脉冲波，用以清除极板上的硫化物结晶，并防止新的硫化物结晶产生。微充电电流用以补偿蓄电池自放电损耗。电脉冲波能够使硫酸结晶体变为细小晶体，使其能够正常地参与充、放电的电化学反应，彻底地解决了蓄电池的不可逆硫酸盐化问题。

5.注意事项

①组合柜电压与被维护保养的蓄电池额定电压必须一致。

②组合柜的工作电源为220V/50Hz。使用当中应当注意不能接触蓄电池酸液，以免引起酸液渗透、腐蚀，造成危险。

③电解液要加蓄电池补充液，切不可加自来水或含有重金属离子的水。

④定期对组合柜的使用情况进行检查，并定期补充电解液。

⑤修复期间严格记录蓄电池的初始状态和修复效果，并存档保留记录。

⑥组合柜使用时先打开电源总开关，待蓄电池夹好后，再打开修复开关或放电开关。组合柜不用时，应先关闭修复开关或放电开关，再关闭总电源开关，严禁带电插拔蓄电池连线，以免造成组合柜损坏。非组合柜生产厂家人员不得打开组合柜，否则后果自负。

⑦组合柜为精密电子仪器，要放置在通风良好的地方使用。蓄电池在检测过程中会放出热量，组合柜的后面板要距离墙不少于20cm。组合柜侧面的散热孔不能被堵住，以免影响通风散热，造成仪器损坏。
