绿盟电动三轮车电动机转子、换向器开槽机外形如图1-59所示。

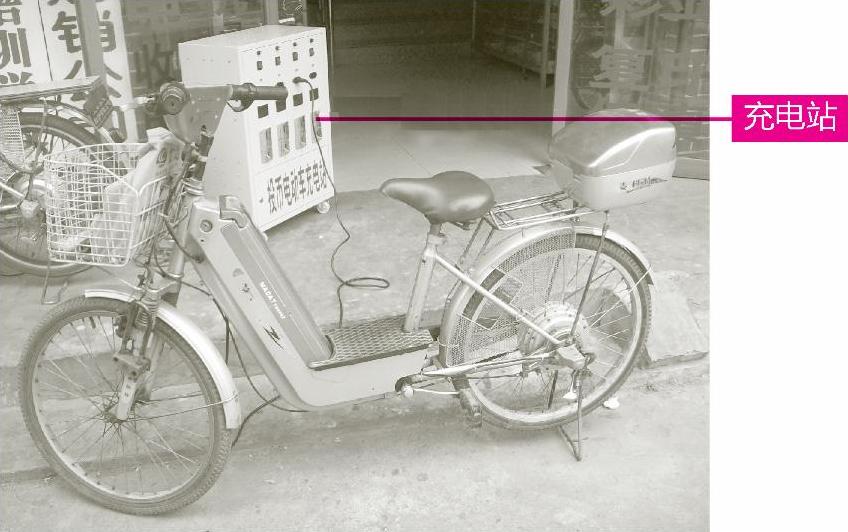

图1-58　LM-4投币式电动车快速充电站工作图

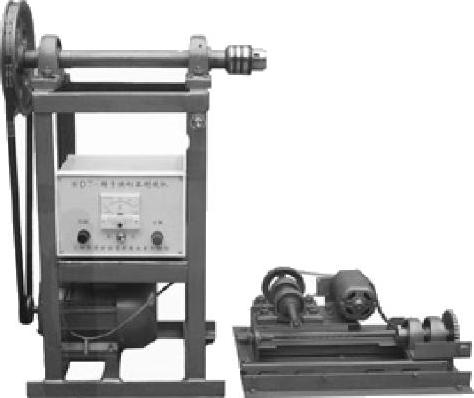

图1-59　绿盟电动三轮车电动机 转子、换向器开槽机外形

1.技术参数

①输入电压：AC220V/50Hz。

②电动机功率：250W。

③外形尺寸：400mm（长）×330mm（宽）×160mm（高）。

④重量：12kg。

2.适用范围

开槽机适用于为电动三轮车700W/800W/910W/1260W串励直流电动机转子开槽。

3.使用说明

（1）检查

车削前应检查转子是否存在线头断裂、短路、线圈发黑、搭铁、换向器磨损严重不均（动平衡不好）以及轴承部位过度磨损等情况。若有上述情况，应放弃维修。

（2）车削

用车床将转子、换向器表面磨损部分全部车掉，露出新鲜表面，再将换向器根部车出3mm×2mm的环槽。车削后换向器直径应大于43mm。

（3）安装

将转子顶端插入开槽机定位孔内，调整转子旋转角度，将锯片对准任一绝缘槽，锁紧定位器顶丝，然后将中心孔顶丝拧紧。

（4）调整

由于换向器磨损程度不一，有时需要调节锯片与换向器表面的距离。根据具体情况松开刀台前面的两个螺母，在刀台支架与底板之间加、减垫片，使锯片低于换向器表面1.5～2mm。调整后，将刀台前面的两个螺母拧紧，严禁调整刀台后面的两个螺钉。

（5）开槽

将脚踏开关凸形插头插入开槽机凹形接口，踏动脚踏开关，将滑道上的转子缓慢地向锯片方向推进，开出绝缘槽，直至换向器根部，然后迅速退回（锯片继续旋转），旋转定位齿轮，依次开出全部绝缘槽。在开槽过程中，若发现绝缘槽与锯片方向有偏差，应及时进行调整。(www.daowen.com)

（6）抛光

用300#水砂纸将换向器表面简单抛光，用壁纸刀片将绝缘槽中残留的云母片剔净，再用500#水砂纸将换向器表面抛光后，安装即可。

（7）安装后试机

电动机振动微弱，出现微弱蓝火花属于正常。若出现过大火花、环火及火花爆鸣声，应检查转子是否线头断裂、线圈烧毁（隐蔽性）、搭铁、短路，电刷与电刷支架配合是否过松或过紧。

若电动机振动剧烈，应检查端盖的轴承部位是否磨损严重，转子是否未作动平衡。

若电动机负载无力、过热，应考虑电动机转子是否使用超载过热造成热退磁，电能转化效率降低而扫膛，或使用翻新电动机、转子所致。

4.维修保养

①工作结束后，及时用毛刷清理工作台上的碎屑，保持滑道清洁畅通。

②更换锯片时，应注意锯片v的切削方向是逆时针旋转。

③开槽机用电动机使用高级铜基含油轴承，一般无须加油，如使用频繁，每三个月加油一次。从电动机两端处滴在羊毛毡上，每次加两三滴缝纫机油，不宜过多。

④电动机使用已久，如发现运转不正常，应检查电刷。若电刷磨损过度，应及时旋开电动机外壳上的塑料螺钉，更换相同规格的电刷。

相关链接

电动三轮车大多采用串励电动机，这种电动机使用半年至一年时间后，都会出现电动机无力、转速低等现象。目前，市场上的串励电动机保修半年，经过一年多的使用，濒临报废，用户只能到维修部以旧换新，同时补交300～350元（地区之间有差异）不等，相当于更换一个新电动机需要400～500元。

对报废的电动机拆开检查，发现除了换向器表面磨损、烧焦严重形成凹槽外，再就是转子轴承有些磨损，但定子和转子线圈都未烧毁，电动机仍有使用价值。

换向器自然磨损的大量出现，恰好给刷镀维修提供了一个良好的切入点和施展的平台，虽然刷镀技术含量高，但操作简单，技术容易掌握。

刷镀技术就是将转子、换向器表面车平后，新开绝缘槽，在表面镀上一层镍钨合金，并对轴承和电刷进行更换。

采用刷镀技术后，转子、换向器表面经过车削、开槽、刷镀镍钨合金获得耐磨保护层，换向器表面光洁，大大减少了电刷磨损。

刷镀技术的特点：

①镀层结晶致密，光亮度好，与铜基体结合强度高。

②有良好的导电性和抗氧化性，各项电气参数符合要求。

③镀层硬度高（相当于高碳钢氮化或淬火处理硬度），有较高的耐磨性，温度升高时硬度下降不大（200℃时，硬度仍有RC53左右），可保护换向器。

④运行中电刷磨损小，不必频繁更换电刷，节省费用。
