绿盟LM-4投币式电动车充电站使用技巧

绿盟LM-4投币式电动车快速充电站外形如图1-57所示。

1.外形尺寸

50cm(长)×35cm(宽)×85cm(高)。

2.产品概述

①投币式电动车快速充电站是一款具有液晶显示、充电过程全程语音提示以及LED显示模块的快速充电设备。该设备适用于电动自行车、电动三轮车和电动汽车铅酸电池的快速充电,可同时对四辆电动车进行充电。投币1元充电时间10min,骑行15min,耗电0.1kW·h,成本5分钱,能快速、有效地解决电动车中途无电的困难。

②该机无须专人值守,是适合商场、报亭、小区、电动车维修部和蓄电池维修部的便民服务设施。

3.性能特点

①设备采用单片机智能控制设计,使用简单,到时报警、自停。

②电路采用自动极性转化,无须担心电池极性问题。

③自动电压识别,并根据蓄电池电压自动调整充电参数,保证蓄电池使用寿命和安全。

④充电时间可调,充电倒计时显示。

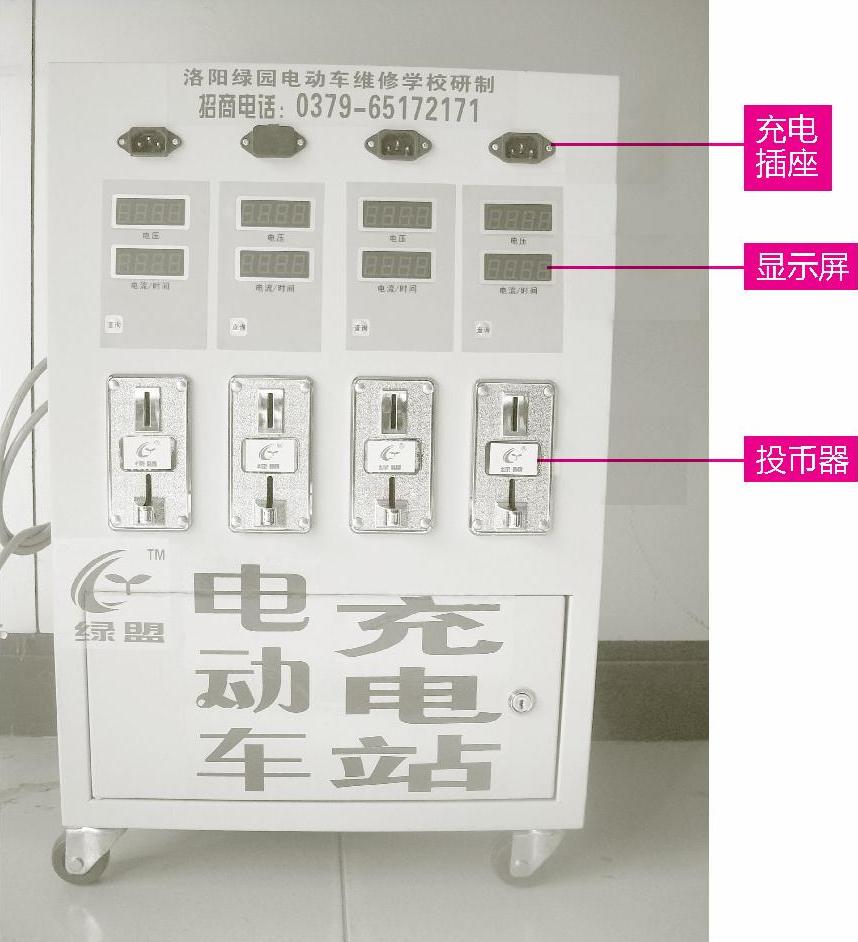

图1-57 绿盟LM-4投币式电动车快速充电站外形

⑤采用国际先进的脉冲充电技术(马斯充电曲线),充电+修复+维护。

⑥内置风扇,帮助散热,提高设备的稳定性。

⑦充电过程全程语音,结束提示,完全智能化。

⑧充电电压显示功能,使用方便。

⑨充电时间可调,总投币计数保存。

机箱采用汽车喷漆涂层,机箱边槽采用防水设计。

4.技术指标

①充电路数:4路。

②输入交流电压:(220±20)V。

③交流熔丝:20A。

④蓄电池充电电压:80V/72V/60V/48V/36V自动识别。

⑤单路最大输出电流:10A。

⑥空载功率:10W;最大功率:1800W。

⑦设有熔断装置,具有过载保护功能。(www.daowen.com)

⑧安装使用方便,具备220V交流电源即可安装。

⑨具有识别真假币、防钓币、防伪币功能。

⑩一次最多投币5枚,投币1元充电时间10min。带投币计数器功能,方便管理。

5.蓄电池充电电压参数

①45V(36V电动车)。

②60V(48V电动车)。

③75V(60V电动车)。

④80V(64V电动车)。

6.使用方法

①使用前请仔细阅读产品说明书,了解机器的各项功能。

②插上220V交流电源,打开电源开关,投币器上方显示屏显示00.00。

③将充电线插入电动车充电插头,显示屏上方显示蓄电池电压,下方显示充电时间,语音提示:“请投币”。

④从投币口投入1元硬币,语音提示:“现在正在充电,请稍候。”充电站开始工作,此时时间显示屏倒计时。

⑤等时间归零后,机器自动断开充电电源,充电结束,语音提示:“充电已完成,请断开连接线”,即可拔下蓄电池连线。

⑥一次最多可投5个硬币,如需再次充电,需等这次充电时间结束后,方可再次投币。

⑦显示屏下面有个黑色按键,按1次显示充电电流,再按1次显示总投币数。

⑧充电时间设定:出厂时设定为投币1元充电10min。

7.注意事项

①充电站不插蓄电池工作时,输出端子无电压。

②单路每次充电完毕后,必须等电压表归零后,再进行第二次充电,以免造成仪器损坏。如果充电中途中断充电,则应关闭总电源开关,然后打开才能进行下次充电。

③充电站只能作应急补充充电,不能作日常充电使用。需要充电时,充电时间不宜超过60min。

④外接电源插座时,应选用截面积为1.5mm2以上的电源线。充电站如果安装在室外,应作好防雨。

⑤当电动车蓄电池组有故障或蓄电池损坏时,充电站将不能正常工作。

⑥使用前请接好搭铁线再开始使用。

LM-4投币式电动车快速充电站工作图如图1-58所示。
