数字式万用表灵敏度高、准确度高、显示清晰、过载能力强、便于携带，使用更简单。数字式万用表在其下方有一个转换旋钮，旋钮所指的是测量的档位。数字式万用表的档位主要有：V～，表示测量交流电压的档位；V-，表示测量直流电压的档位；A～，表示测量交流电流的档位；A-，表示测量直流电流的档位；Ω（R），表示测量电阻的档位；“HFE”，表示测量晶体管的档位。

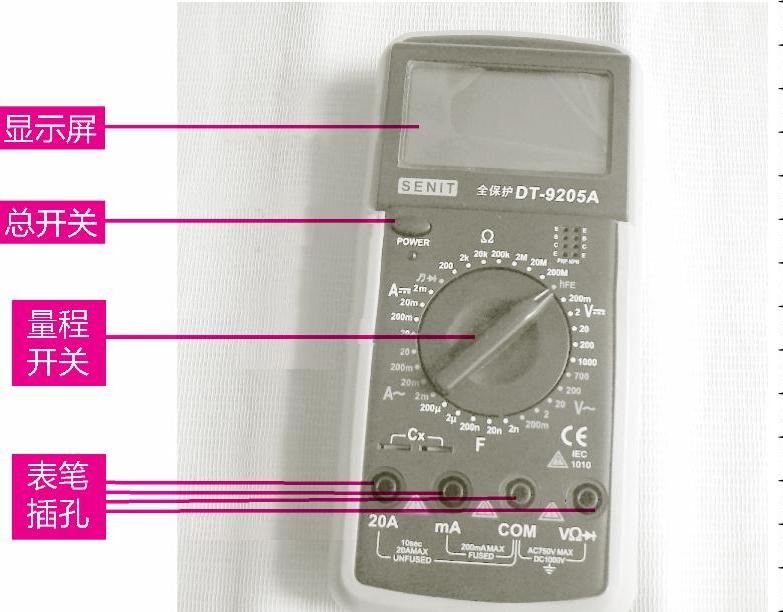

图1-34　DT9205A型数字式万用表的外形

现以DT9205A型数字式万用表为例介绍其使用技巧和注意事项。DT9205A型数字式万用表的外形如图1-34所示。

1.使用方法

①如图1-35所示，使用前应认真阅读万用表的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用。

②如图1-36所示，将电源开关置于ON位置。

③交/直流电压的测量。如图1-37所示，根据需要将量程开关拨至DC（直流）电压档或AC（交流）电压档的合适量程，红表笔插入V/Ω孔，黑表笔插入COM孔，并将万用表与被测线路并联，读数即显示。交流电压测量如图1-38所示。直流电压测量如图1-39所示。

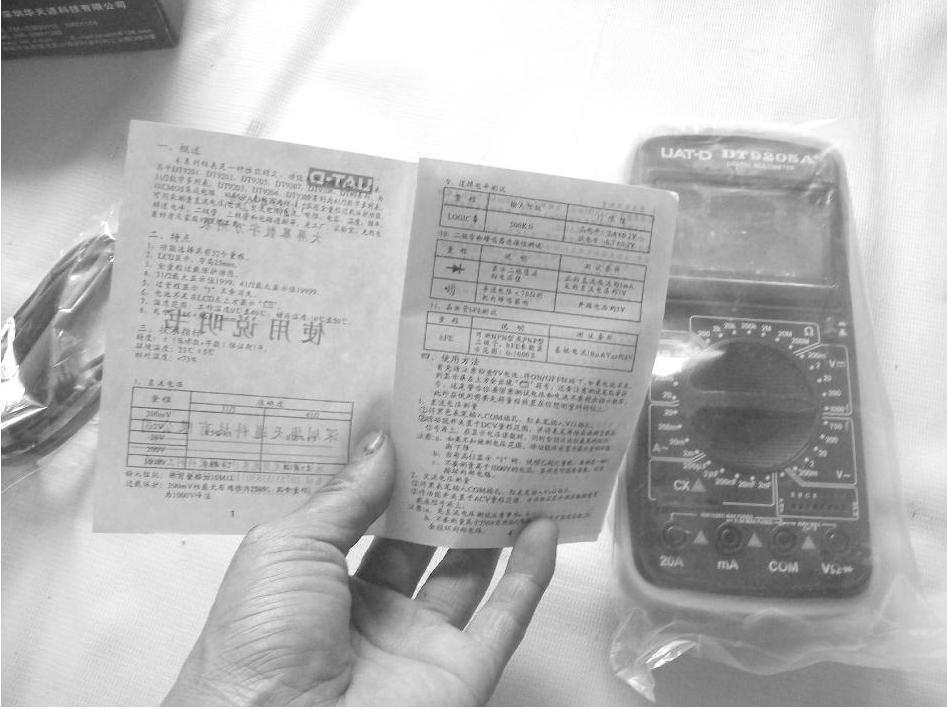

图1-35　阅读万用表的使用说明书

图1-36　将电源开关置于ON位置

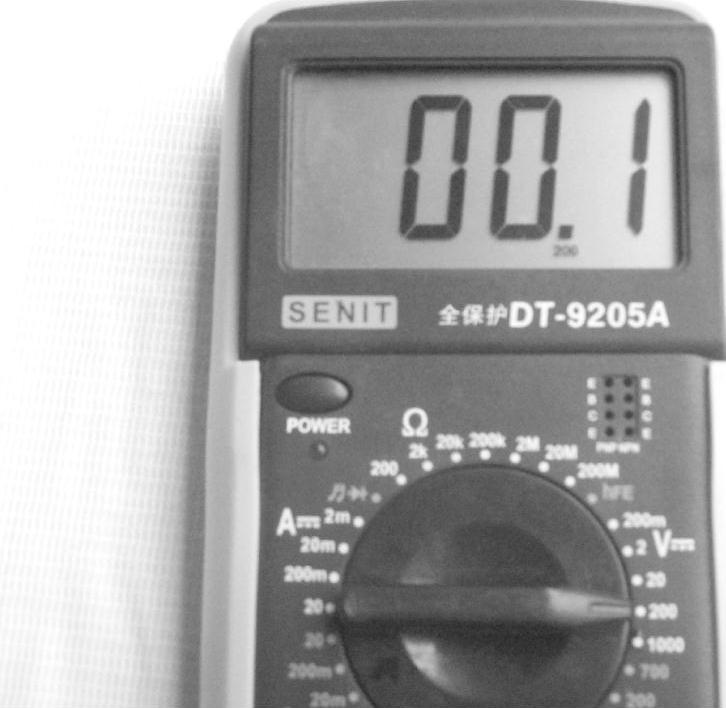

图1-37　将量程开关拨至DC（直流）电压档的合适量程（200V）

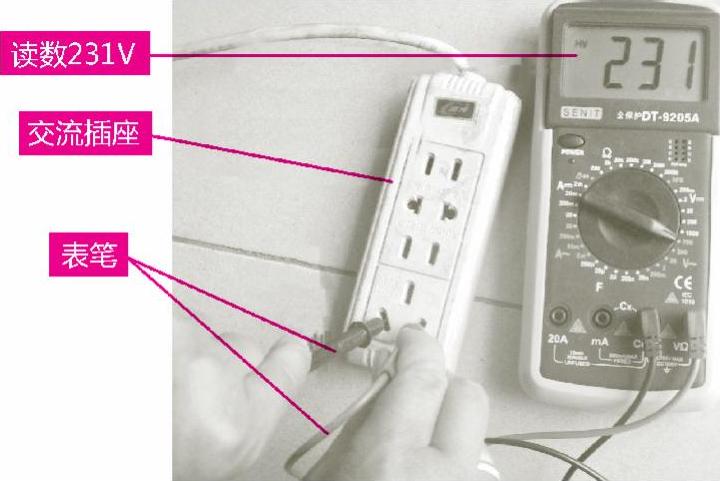

图1-38　交流电压测量

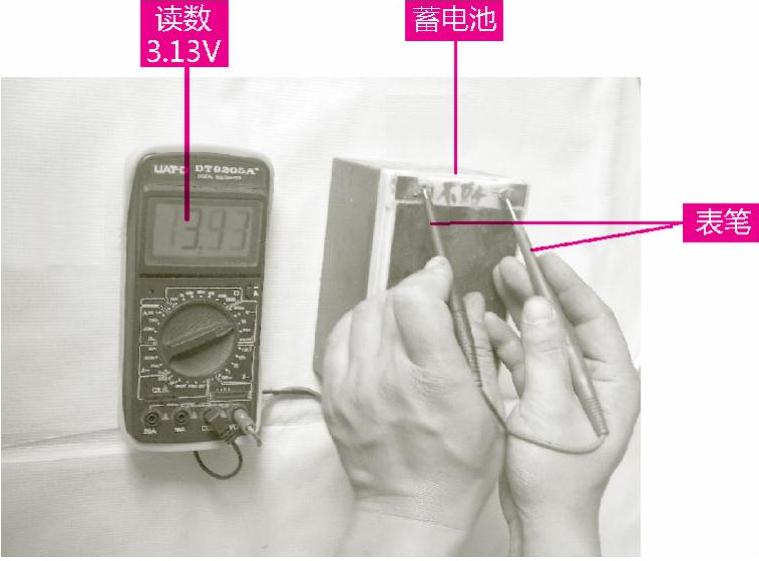

图1-39　直流电压测量

④交/直流电流的测量。如图1-40所示，将量程开关拨至DC（直流）电流档或AC（交流）电流档的20A量程，红表笔插入20A孔，黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流电流时，数字式万用表能自动显示极性。直流电流测量如图1-41所示。

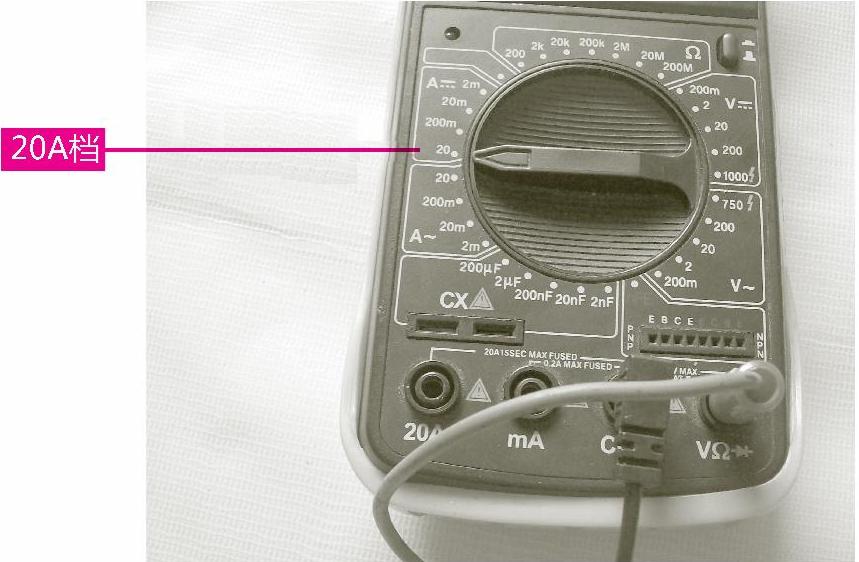

图1-40　将量程开关拨至DC（直流）电流档的20A量程

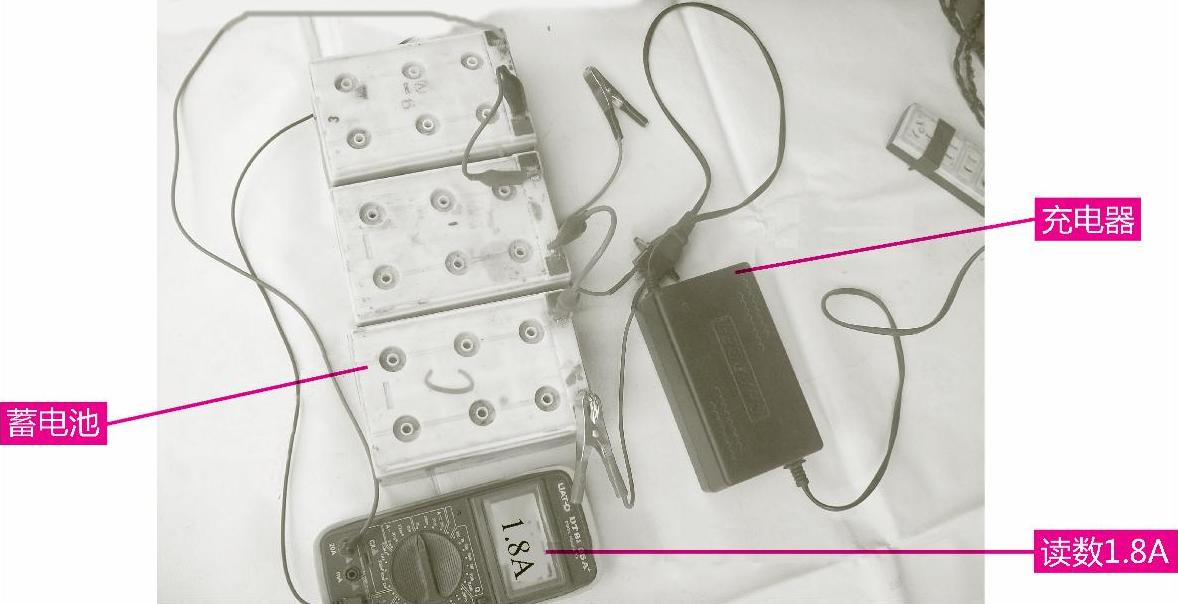

图1-41　直流电流测量

⑤电阻的测量。如图1-42所示，将量程开关拨至电阻档的合适量程（200Ω），红表笔插入V/Ω孔，黑表笔插入COM孔。如果被测电阻值超出所选择量程的最大值，万用表将显示1（表示无穷大），这时应选择更高的量程。测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。电阻的测量如图1-43所示。

图1-42　将量程开关拨至电阻档的合适量程（200Ω）

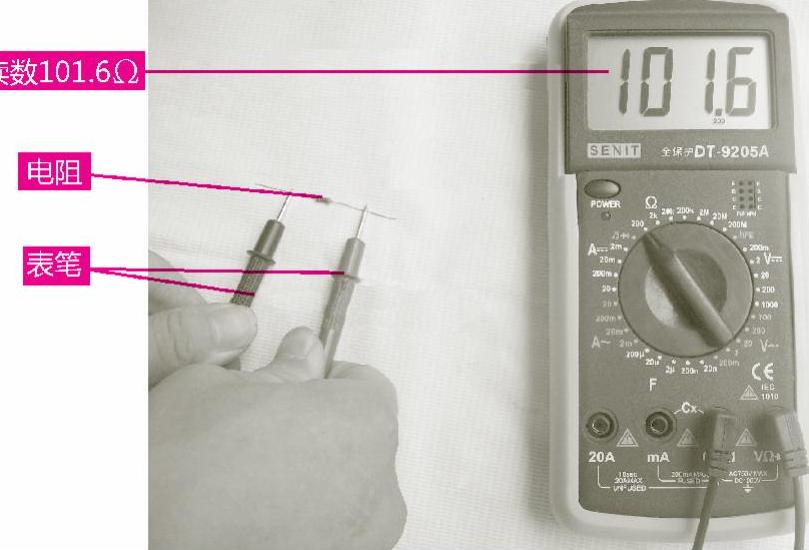

图1-43　电阻的测量(www.daowen.com)

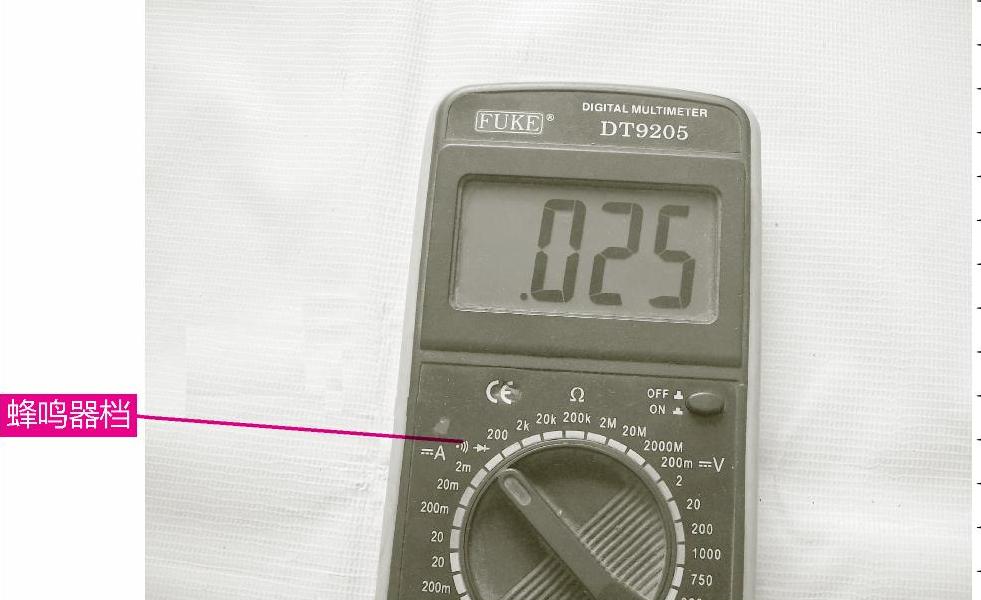

图1-44　将量程开关拨至蜂鸣器档

⑥线路通断的测量。如图1-44所示，将量程开关拨至蜂鸣器档，红表笔插入V/Ω孔，黑表笔插入COM孔。将红、黑表笔放在要检查的线路两端，如万用表发出声音表示连线相通，否则为线路断路（万用表显示1）。导线通断的测量如图1-45所示。

⑦二极管的测量。如图1-46所示，将量程开关拨至二极管档（万用表二极管档与蜂鸣器档为一个档位），红表笔插入V/Ω孔，黑表笔插入COM孔。将红表笔接二极管正极，黑表笔接二极管负极，测量读数在570mV左右（型号不同，读数不同）；若把红表笔接负极，黑表笔接正极，万用表的读数应为1（表示不通）。若正、反测量都不符合要求，则说明二极管已损坏，如图1-47所示。

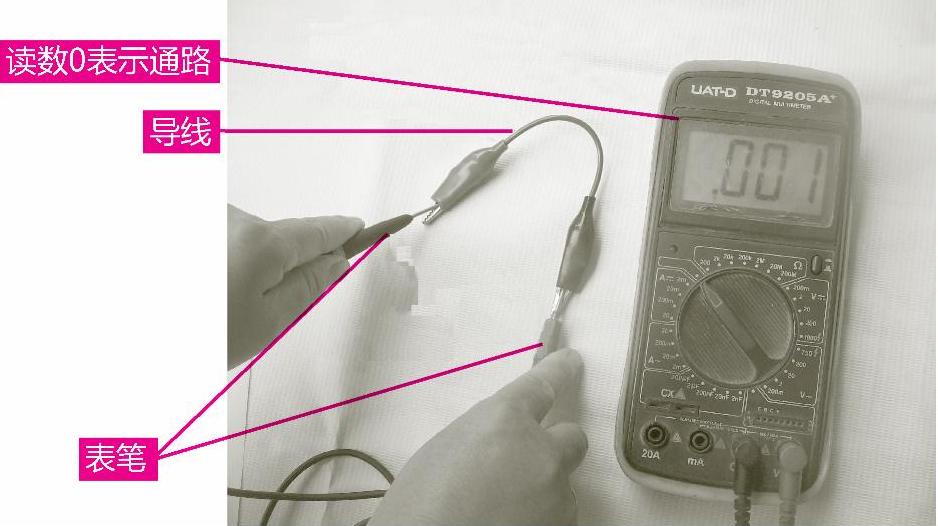

图1-45　导线通断的测量

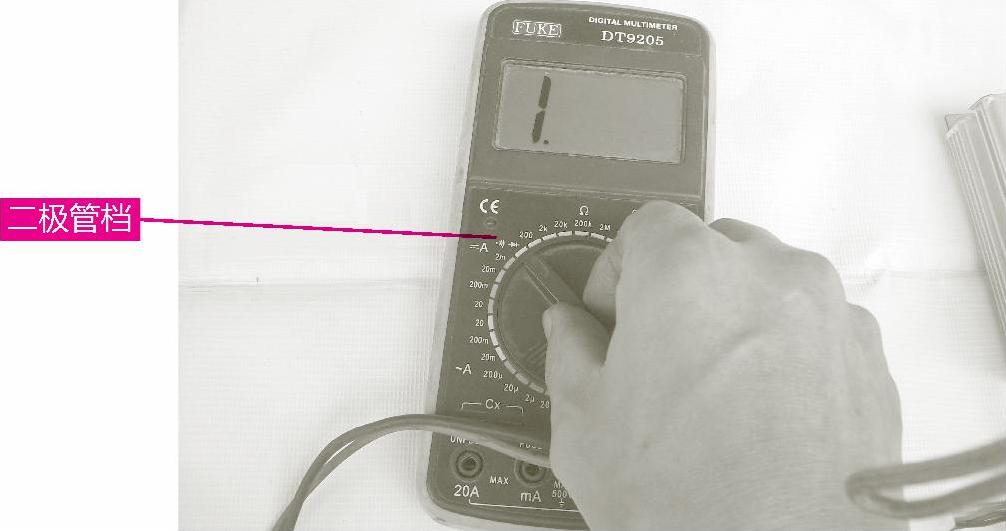

图1-46　将量程开关拨至二极管档

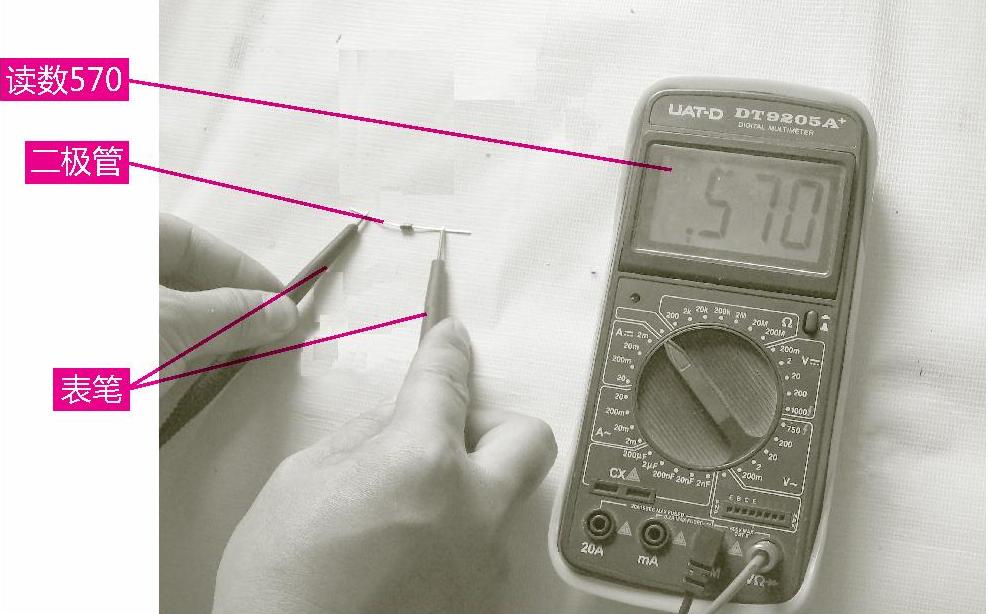

图1-47　二极管的测量

2.使用注意事项

①首先注意检查电池。将数字式万用表的ON/OFF按钮按下，如果电池电量不足，则显示屏左上方会出现电池正、负极符号“”，此时需更换表内9V电池。

还要注意测试表插孔之旁符号，这是警告你要留意测试电压和电流不要超出指示数字。此外，在使用前要先将量程放置在你想测量的档位上。

②数字式万用表为精密电子仪表，内部电路及所使用的电源种类均不可随便改动，否则将造成永久性损坏。

③如果无法预先估计被测电压或电流的大小，则应先拨至最高量程档测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压档，并关闭电源。

满量程时，万用表仅在最高位显示数字1，其他位均消失，这时应选择更高的量程。

测量电压时，应将数字式万用表与被测电路并联。测量电流时，应将数字式万用表与被测电路串联，且不必考虑正、负极性。

COM插孔与V/Ω插孔或V/Ω/Hz插孔之间，输入电压不得大于DC1000V、AC750V有效值。

④当误用交流电压档去测量直流电压，或者误用直流电压档去测量交流电压时，显示屏将显示000，或低位上的数字出现跳动。

⑤更换电池和熔丝需在切断电源及终止所有测量工作后进行。

更换电池方法：使用十字螺钉旋具，旋出万用表背面后盖或电池门的螺钉，取下后盖或电池门，取出9V电池，即可更换。

更换熔丝方法：打开万用表后盖，熔丝位于万用表内电路板下方，取出后用相同规格的熔丝更换。

⑥在测量的过程中，绝对禁止旋转功能转换开关，以避免机内打火，损坏万用表。

⑦切记测量前应先转换档位，不可用电阻档或电流档测量电压，否则会造成万用表内电路损坏。

⑧测量电压时，不可用手触及金属带电部分，如表笔的测试端点。

⑨使用完万用表后，请关闭电源。如长时间不使用万用表，请将电池取出。
