某道路建设工程项目总里程10 km,其中明线约为7 km,隧道3 km。该项目起点位于某国道K×××公里桩处,距某县城约4 km,终点为某乡。途中经过×镇、××林场,公路等级为三级公路,水泥混凝土路面宽7.5 m,路基宽8.5 m。项目要求对公路的征地范围进行放样打桩。
整个项目RTK放样的精度为厘米级,可以满足道路征地放样的要求。控制成果由设计单位提供。部分控制成果见表5.1.1。

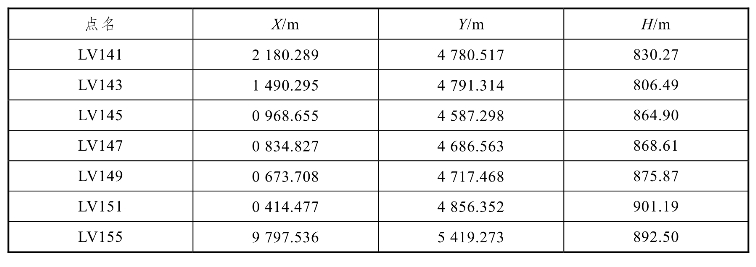

表5.1.1 控制成果表
按操作要求在现场架设基准站(见图5.1.11),确认架设、连接好后,用手簿连接基准站并进行设置,借助数据链将其接收到的所有卫星信息和基准站信息一起通过通信系统传送给流动站。
道路工程的线形特点决定了在放样工作开展前应先采集两个已知控制点的坐标,采集时圆水准气泡严格居中(见图5.1.12),之后解算从源坐标到目标坐标的转换参数。尺度参数K要非常接近1,一般为1.000X或0.999X。点击“运用”后,移动站会将得到的坐标通过参数转换到当地坐标系,之后要在第三个已知点上进行检核,测量的结果和已知点坐标符合后才能进行RTK放样和现场打桩工作。
图5.1.11 架设RTK基站
图5.1.12 RTK采控制点解算
作业时采用四参数解算,转换参数包括平移参数(X,Y)、尺度参数K和旋转参数。作业时平面参数转换四参数如表5.1.2所示。

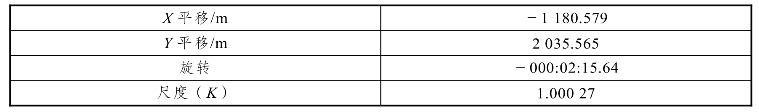

表5.1.2 四参数表
事先在记事本中编辑放样点文件“1017R.skl”(见图5.1.13),手簿连接计算机后,将其拷贝到手簿相应的项目文件下。在手簿中选择测量→碎部测量→放样点库,点击,选择文件“1017R.skl”(见图5.1.14),自定义格式导入Name、x、y、h(见图5.1.15),放样点导入成功(见图5.1.16)。
图5.1.13
(www.daowen.com)
图5.1.14
图5.1.15
图5.1.16
点击进入列表,调出放样点进行放样(见图5.1.17、图5.1.18)。
图5.1.17
图5.1.18
作业员操作流动站,按操作界面“向西”和“向南”距离的提示,结合连接杆上指南针所指方向找到对应放样点的位置(见图5.1.19)后打下木桩(见图5.1.20),并做好标识,便于以后点位利用。
图5.1.19 RTK采控制点解算
图5.1.20 征地范围线打桩
