某县要在×地的三岔路口附近建一停车场，在确定用地范围后，按1∶500比例尺要求测量该范围内的地形图。

架设基准站后，完成手簿的设置并连接基准站，平滑达到要求后，断开连接；手簿连接流动站，待固定后，采集三个已知控制点的坐标。采集时，圆水准气泡严格居中，之后解算从源坐标到目标坐标的转换参数，符合要求后应用，开始进行碎部测量。采集地形点和地物点，获取用地范围内需测量的三维坐标。RTK地形测量主要技术要求应符合表4.1.1规定。

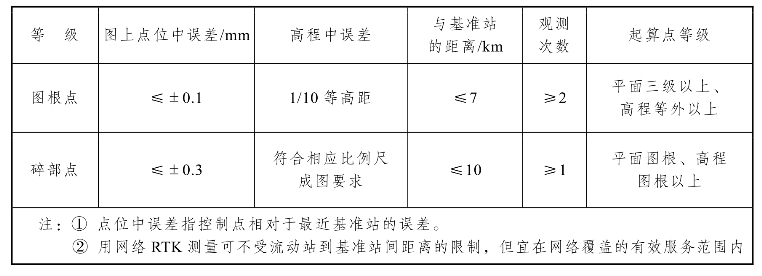

表4.1.1　RTK地形测量技术要求

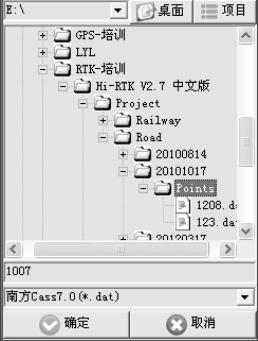

外业完成后，转入内业处理。手簿连接计算机后，选择项目→项目信息→记录点库（见图4.1.32）右下角按钮→给定文件名“1007”，选择所需的文件类型[南方Cass7.0（*.dat）]→确定（见图4.1.33）。

图4.1.32

图4.1.33

打开计算机上“我的电脑”→“我的Windows移动设备”→NandFlash→Project→Road→项目名→Points→拷贝出所需数据文件。

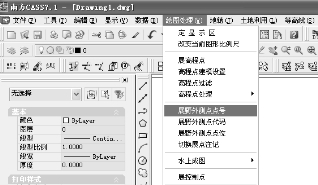

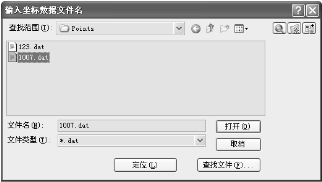

打开南方CASS软件，选择绘图处理→展野外测点点号（见图4.1.34）。在命令行设置绘图比例尺，弹出输入坐标数据文件名对话框（见图4.1.35），选择“1007”打开。

图4.1.34(www.daowen.com)

图4.1.35

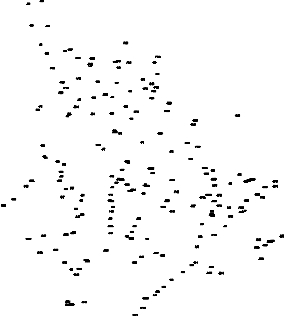

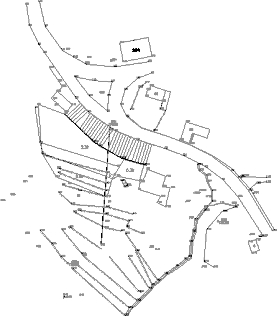

此时，测量点展到图纸上（见图4.1.36）。根据外业的测量草图，连接对应的测量点号，绘制出房屋、道路、陡坎、沟渠等（见图4.1.37）。

图4.1.36

图4.1.37

由数据文件“1007.dat”生成DTM，再绘制等高线，注意等高线不能相交，不穿越房屋、道路、沟渠和陡坎（见图4.1.38）。最后生成图框，放置指北针，完成内业成图工作（见图4.1.39）。

图4.1.38

图4.1.39
