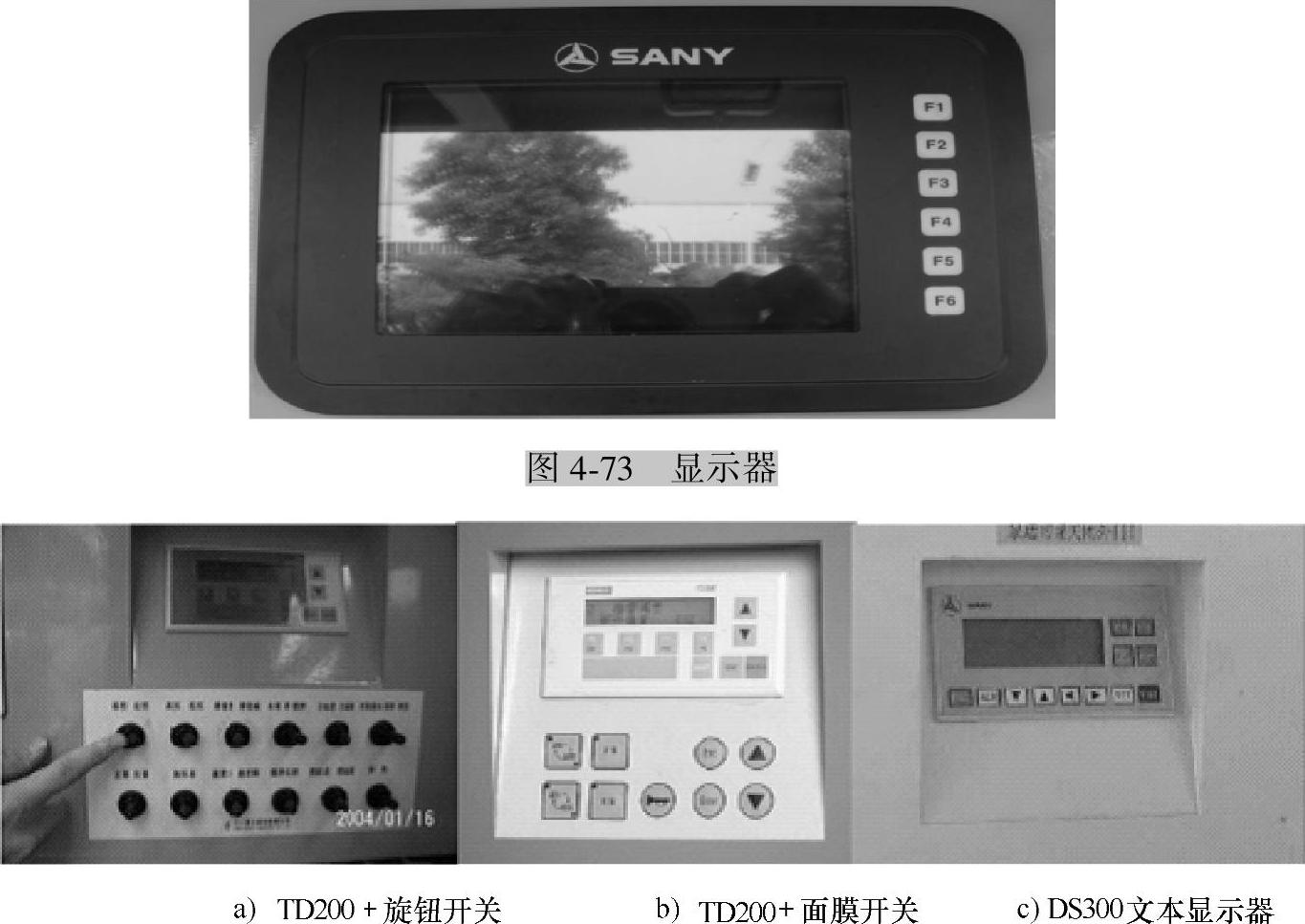

混凝土泵车电气系统常用文本显示器（图4-73）有三种类型：TD200、DS300与OP73，使用TD200文本显示器的共有两种面板：TD200+旋钮开关与TD200+面膜开关如图4-74所示，前者只显示功能，但后者则具有显示功能与菜单操作功能（需与面膜开关合用）；OP73与DS300（如图4-74所示）功能一致，均具有信息显示及菜单操作功能，具体操作详见操作说明书。

图4-74 电控柜操作面板

（一）TD200+旋钮开关：

1）具有各种工况时的信息提示，常见信息提示如下：

①分动箱速度：XXXr/min

②发动机速度：XXXr/min

③排量：XXX%

④泵送时间：XXhXXmin

⑤底盘类型：五十铃（VOLVO、BENZ）

⑥液压系统类型：大排量（小排量）

⑦泵送设定速度：XXXr/min

⑧水泵类型：高速水泵（低速水泵）

⑨程序编号：XXXXXX版本号：X

2）混凝土泵车在正常工作时，文本会根据当前工作状态提示用户，常见工况提示如下：

①近控（遥控）正泵中……

②近控（遥控）反泵中……

③退活塞中……

④主缸点动中……

⑤摆缸点动中……

⑥禁止动臂架

⑦禁止动支腿

⑧紧急停止

3）文本显示器上部分按键含义如下：

①F1键：压力表开关按钮。观察主系统或臂架系统压力时，按下F1按钮，控制压力表的电磁阀得电，压力表开始指示。2min后，控制压力表的电磁阀失电，压力表显示为零。

②F5（Shift+F1）键：中英文转换，显示器上的文字信息可在中文与英文切换，断电后再次开机为中文显示，英文状态需再次切换。

4）由于该面板是在电气系统实现通用化与标准化后采用，所以机器在下载程序时需对程序进行初始化参数设置，设置方法如下：(www.daowen.com)

①下载完程序后，文本显示：系统选择说明：F3选择，F4确认！

②按向下键进行入底盘选择，文本显示：底盘选择：五十铃底盘（VOLVO底盘、奔驰底盘）按下F3键，在三种底盘中转换，出现正确底盘类型后则按下F4键予以确认。

③完成底盘类型选择后文本显示：分动箱选择：最高泵送速度1750r/min（1500r/min），按下F3键，在两种速度中转换，出现正确速度后按下F4键予以确认。

④完成泵送速度选择后文本显示：水泵马达选择：高速水泵马达（低速水泵马达），按下F3键可在两种水泵类型中转换，出现正确的类型后按下F4键予以确认。

⑤完成水泵类型选择后文本显示：液压系统选择：大排量液压系统（小排量液压系统）按下F3键在两种液压系统中转换，出现正确类型后按下F4键予以确认。

⑥完成以上选择后，文本显示：保存系统参数：按F7键保存设置并重启。

完成以上操作后，可重启PLC电源或将PLC的开关重新置于RUN状态，让PLC正常工作后程序则可正常运行。

注：更换PLC后需重新下载程序时，则要进行相应选择。

（二）TD200+面膜开关

该面板具有常见信息提示同面板1，无工况提示，与面膜开关合用可具有菜单操作功能，通过面膜的上翻键“▲”与下翻键“▼”用来进行菜单翻页，Enter键为确认键，用来选定菜单，ESC退回键，用来返回上一级菜单或取消键入。各菜单操作功能如下：

①泵送速度设定。

②排量调节。

③手动调速。

④主缸点动。

⑤摆缸点动。

⑥液压系统预热。

⑦活塞退出。

⑧超速记录查询。

⑨泵送时间查询。

该文本显示器上部分按键含义如下：

①F1键：主系统和臂架系统压力表开关，功能同面板1的F1键。

②F3、F4键：搅拌、水洗控制。

③F6键：退活塞保持按键。

（三）DS300与OP73文本显示器

该两种面板实现的功能完全一致，常见信息及工况提示同面板1，在该两种显示器上可根据画面上的提示进行相应的功能操作，菜单操作功能同面板2，此处不再详述。

文本显示器上部分按键含义如下：ALM按钮：压力表开关按钮。功能同面板1的F1键。
