一、填空题

1.功率较小的直流电源多数是将交流电经过________、_________、_________和________后获得。

2.单相________电路用来将交流电压变换为单相脉动的直流电压。

3.直流电源中的滤波电路用来滤除整流后单相脉动电压中的__________成分，使之成为平滑的________。

4.直流电源中的稳压电路作用是当________波动、__________变化或_　__　__　__　__　_变化时，维持输出直流电压的稳定。

5.直流电源中，除电容滤波电路外，其他形式的滤波电路包括_______________、____________等（写出两种）。

6.桥式整流电容滤波电路中，滤波电容值增大时，输出直流电压________，负载电阻值增大时，输出直流电压________。

7.带放大环节的串联型稳压电路由__________、________、________和_　__　__　__　_等部分组成。

8.带放大环节的串联型稳压电路中比较放大电路的作用是将________________电压与______________电压的差值进行______________。

二、选择题

1.已知变压器二次电压u2=28.28sinωt V，则桥式整流电容滤波电路接上负载时的输出电压平均值约为（　　）。

A.28.28 V　B.10 V　C.21 V　D.18 V

2.已知变压器二次电压为u2=2U2 sinωt V，负载电阻为RL，则半波整流电路流过二极管的平均电流为（　　）。

3.已知变压器二次电压为u2=2U2 sinωt V，负载电阻为RL，则半波整流电路中二极管承受的反向峰值电压为（　　）。

A.U2B.0.45U2

4.已知变压器二次电压为u2=负载电阻为RL，则桥式整流电路流过每只二极管的平均电流为（　　）。

5.已知变压器二次电压为u2=，负载电阻为RL，则桥式整流电路中二极管承受的反向峰值电压为（　　）。

6.串联型稳压电路中，用作比较放大器的集成运算放大器工作在（　　）状态。(www.daowen.com)

A.线性放大　B.饱和或截止　C.开环　D.正反馈

三、计算题

1.图6.1所示桥式整流电容滤波电路中，已知RL=50Ω，交流电压有效值U2=15 V，f=50 Hz，试决定滤波电容C的大小并求输出电压UO（AV）、通过二极管的平均电流ID（AV）及二极管所承受的最高反向电压URM。

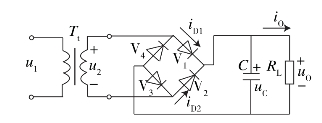

图6.1　题1图

2.图6.2所示桥式整流电容滤波电路中，已知RL=50Ω，C=2200μF，测得交流电压有效值U2=20 V，如果用直流电压表测得输出电压UO有下列几种情况：（1）28 V；（2）24 V；（3）18 V；（4）9 V。试分析电路工作是否正常并说明故障原因。

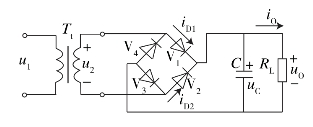

图6.2　题2图

（3）已知桥式整流电容滤波电路中负载电阻RL=20Ω，交流电源频率为50 Hz，要求输出电压UO（AV）=12 V，试求变压器二次电压有效值U2，并选择整流二极管和滤波电容。

（4）图6.3为变压器二次线圈有中心抽头的单相整流滤波电路，二次电压有效值为U2，试示：（1）标出负载电阻RL上电压UO和滤波电容C的极性。

（2）分别画出无滤波电容和有滤波电容两种情况下输出电压UO的波形。说明输出电压平均值UO（AV）与变压器二次电压有效值U2的数值关系。

（3）二极管上所承受的最高反向电压URM为多大？

（4）分析二极管V2脱焊、极性接反、短路时，电路会出现什么问题？

（5）说明变压器二次线圈中心抽头脱焊时是否会有输出电压。

（6）说明在无滤波电容的情况下，如果V1、V2的极性都接反，UO会有什么变化。

图6.3

（5）三极管串联型稳压电路如图6.4所示。已知R1=1 kΩ，R2=2 kΩ，Rp=1 kΩ，RL=100Ω，UZ=6 V，UI=15 V，试求输出电压的调节范围以及输出电压为最小时调整管所承受的功耗。

图6.4
