一、填空题

1.差动放大电路中，差模电压放大倍数与共模电压放大倍数之比，称为________，理想差动放大电路中其值为________。

2.差动放大电路具有电路结构________的特点，因此具有很强的________零点漂移的能力。它能放大________模信号，而抑制________模信号。

3.当差分放大电路输入端加入大小相等、极性相反的信号时，称为________输入；当加入大小和极性都相同的信号时，称为________输入。

4.滤波器按其通过信号频率范围的不同，可以分为________滤波器、________滤波器、________滤波器、________滤波器和全通滤波器。

5.低频信号能通过而高频信号不能通过的电路称为________滤波电路，高频信号能通过而低频信号不能通过的电路称为________滤波电路。

6.当有用信号频率高于1 kHz时，为滤除低频信号，应采用截止频率为　___　__　__　_的________通滤波电路。

7.理想集成运放的开环差模电压增益为________，差模输入电阻为________，输出电阻为________，共模抑制比为________，失调电压、失调电流以及它们的温度系数均为________。

二、选择题

1.选用差分放大电路的主要原因是（　　）。

A.减小温漂　B.提高输入电阻

C.稳定放大倍数　D.减小失真

2.差分放大电路由双端输入改为单端输入，则差模电压放大倍数（　　）。

A.不变　B.提高一倍

C.提高两倍　D.减小为原来的一半

3.为了减小温度漂移，集成放大电路输入级大多采用（　　）。

A.共基极放大电路　B.互补对称放大电路

C.差分放大电路　D.电容耦合放大电路

4.已知输入信号的频率为40 Hz～10 kHz，为了防止干扰信号的混入，应选用（　　）滤波电路。

A.带阻　B.低通　C.带通　D.带阻

5.欲从混入高频干扰信号的输入信号中取出低于100kHz的有用信号应选用（　　）滤波电路。

A.带阻　B.低通　C.带通　D.带阻

6.理想集成运放具有以下特点：（　　）。

A.开环差模增益Aud=∞，差模输入电阻Rid=∞，输出电阻Ro=∞

B.开环差模增益Aud=∞，差模输入电阻Rid=∞，输出电阻Ro=0

C.开环差模增益Aud=0，差模输入电阻Rid=∞，输出电阻Ro=∞

D.开环差模增益Aud=0，差模输入电阻Rid=∞，输出电阻Ro=0

三、计算题(www.daowen.com)

1.电路如图4.1所示，已知V1、V2的β=80，UBEQ=0.7 V，rbb′=200Ω，试求：（1）V1、V2的静态工作点ICQ及UCEQ；（2）差模电压放大倍数Aud=uo/ui；（3）差模输入电阻Rid和输出电阻Ro。

2.电路如图4.2所示，已知三极管β=100，rbb′=200Ω，UBEQ=0.7 V，试求：（1）V1、V2的静态工作点ICQ及UCEQ；（2）差模电压放大倍数Aud=uo/ui；（3）差模输入电阻Rid和输出电阻Ro。

图4.1　题1图

图4.2　题2图

3.具有电流源的差分电路如图4.3所示，已知UBEQ=0.7 V，β=100，rbb′=200 Ω，试求：（1）V1、V2静态工作点ICQ、UCQ；（2）差模电压放大倍数Aud；（3）差模输入电阻Rid和输出电阻Ro。

图4.3　题3图

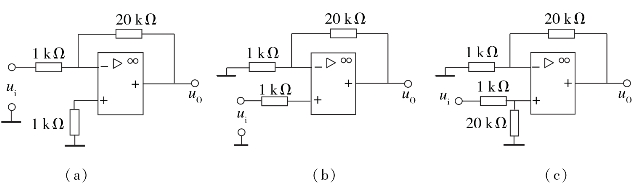

4.写出图4.4所示各电路的名称，分别计算它们的电压放大倍数和输入电阻。

图4.4　题4图

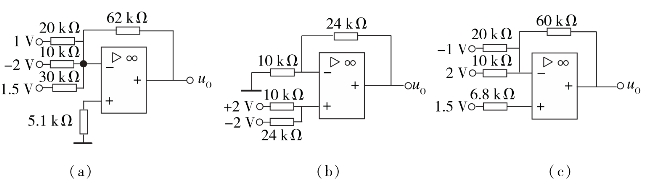

5.运算电路如图4.5所示，试分别求出各电路输出电压的大小。

图4.5　题5图

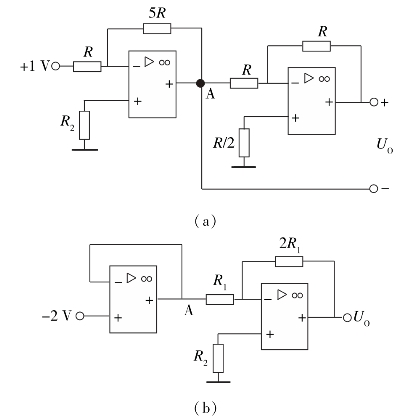

6.运放应用电路如图4.6所示，试分别求出各电路的输出电压Uo值。

图4.6　题6图

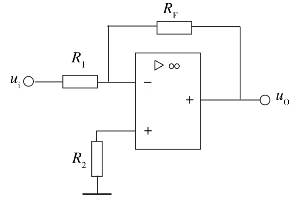

7.图4.7所示的电路中，当uI=1 V时，uo=-10 V，输入电阻为3 kΩ，试求电阻RF、R1、R2的值。

图4.7　题7图

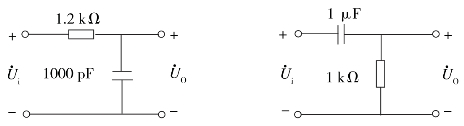

8.RC电路如图4.8所示，试求出各电路的转折频率。

图4.8　题8图

9.有源低通滤波器如图4.9所示，已知R=1 kΩ、C=0.16μF，试求出电路的截止频率。

图4.9　题9图
