积分微分电路:模拟电子技术

【任务描述】

(1)了解积分运算电路的组成及分析。

(2)了解微分运算电路的组成及分析。

【知识学习】

一、积分和微分电路

1.积分电路

积分电路可以完成对输入电压的积分运算,即其输出电压与输入电压的积分成正比。我们只讨论反相积分电路。电容C引入交流并联电压负反馈,运放工作在线性区。如图4.2.1所示。

图4.2.1 反相积分电路基本形式

图4.2.2 实际积分电路

当uc(0)=0时

具体说明举例:

若输入电压是图4.2.3(a)所示的阶跃电压,并假定uc(0)=0,则t≥0时,由于uI=E,所以

如输入方波,则输出将是三角波,波形关系如图4.2.3(b)所示。

当时间在0~t1,ui=-E,电容放电

当t=t1时,uo=+Uom

当时间在t1~t2,ui=+E,电容充电,其初始值为

所以

当t=t2时,uo=-Uom。如此周而复始,即可得到三角波。

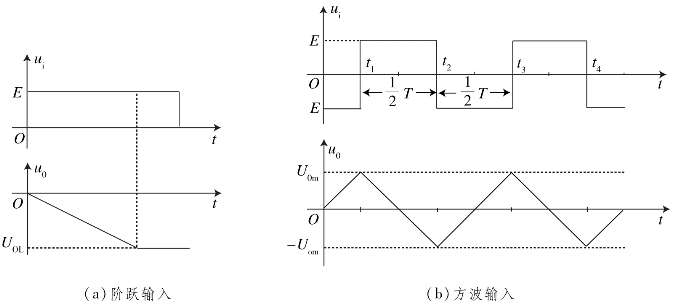

图4.2.3 基本积分电路的波形

上述积分电路是将集成运放均视为理想运放,实际中是不可能的,其主要原因是存在偏置电流、失调电压、失调电流及温漂等因素。因此,实际积分电路uo和输入电压的关系与理想情况有误差,情况严重时甚至不能正常工作。解决这一情况最简单的方法是,在电容器两端并接一个电阻Rf,利用Rf引入直流负反馈来抑制上述各种原因引起的积分漂移现象。但Rf C数值应远远大于积分时间,即T/2,T为输入方波的周期,否则Rf的自身也会造成较大的积分误差。电路如图4.2.2所示。

2.微分电路

微分电路是积分的逆运算,输出电压与输入电压呈微分关系。电路如图4.2.4所示,其中R引入并联电压负反馈,运放工作在线性区。

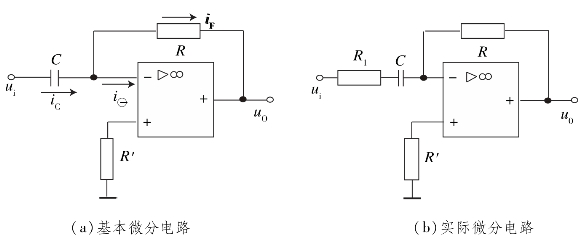

图4.2.4 基本微分电路

因i-=0,U-=U+=0

可见uo与输入电压ui的微分成正比。

基本微分电路由于对输入信号中的快速变化量敏感,所以它对输入信号中的高频干扰和噪声成分十分灵敏,使电路性能下降。在实际微分电路中,通常在输入回路中串联一个小电阻,但这将影响微分电路的精度,故要求R1较小。

【任务实施】

实训4.2.1 对由运放组成的积分运算电路、微分运算电路输出特性和波形变换性能的研究

一、实训目的

(1)掌握由运放器组成的积分电路和微分电路的输出特性的测定与研究。

(2)理解由运放器组成的电路对信号波形的变换作用。

二、实训电路和工作原理

(1)本项目实训仍采用如图4.1.27所示的运放电路组合模块AX9。下面的图中仅画出输入与输出线路,其他线路(如电源、地线等)未画出。(www.daowen.com)

(2)积分运算。

图4.2.5为由运放器构成的积分运算电路。

图4.2.5 积分运算电路

在前面所述知识中,已阐明iO=-if及UA≈0,于是有

式①表明,输出电压UO与输入电压Ui呈积分关系,其中,ROC=T称为积分时间常数

由于电容C在稳态时(相当直流),它相当开路。这样,运放器对直流,相当一个开环放大器(无反馈的放大器),容易产生零点漂移。为此,在实用中常与电容C并联一个高阻值电阻,此处为1 MΩ(通常为1~4 MΩ)。

图4.2.6为积分运算器在不同输入情况下的波形变换。

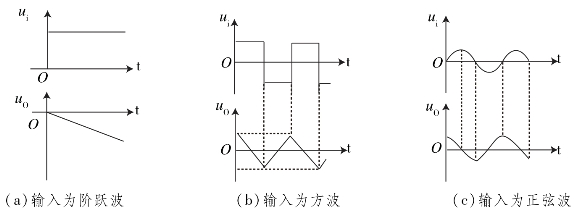

图4.2.6 积分运算在不同输入情况下的波形

(3)微分运算。

将积分电路中的R和C位置互换,就可以得到微分运算电路,如图4.2.7所示。

图4.2.7 微分运算电路

如前所述,在此电路中,A点为虚地,即UA≈0。再根据虚断的概念,则有iO=-if,假设电容C的初始电压为零,那么有则输出电压为:

式①表明,输出电压为输入电压对时间的微分,且相位相反。其中,RC=τ称为微分时间常数。

图4.2.7所示电路中,当输入电压产生阶跃变化时,iO电流极大,会使集成运算放大器内部的放大管进入饱和或截止状态,即使输入信号消失,放大管仍不能恢复到放大状态,也就是说电路不能正常工作。同时,由于反馈网络为滞后移相,它与集成运算放大器内部的滞后附加相移相加,易构成自激振荡条件(相移180°),从而使电路不稳定;因此如图14.2.7所示电路,在实际上较少应用。

实用微分电路如图4.2.8(a)所示,它在输入端串联了一个小电阻R1,以限制输入电流;同理在R上并联一个双向稳压二极管,限制输出电压,这就保证了集成运算放大器中的放大管始终工作在放大区。另外,在R上并联小电容C1,起相位补偿作用。该电路的输出电压与输入电压近似为微分关系,当输入为方波,且RC<<T/2时,则输出为尖顶波,波形如图4.2.8(b)所示.

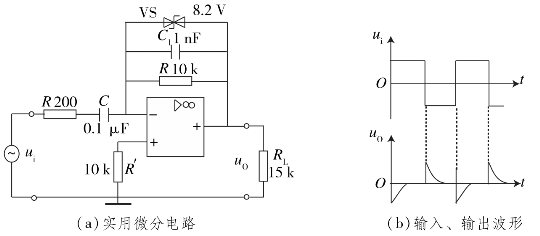

图4.2.8 实用微分电路及电压波形

三、实训设备

(1)装置中的直流可调稳压电源、函数信号发生器、双踪示波器、数字万用表

(2)单元AX9、R04、R06、R15、C03、RP6

四、实训内容与实训步骤

1.积分电路

(1)按图4.2.5连接线路。

(2)由信号发生器输入一个方波信号(UiPP=10 V、f=200 Hz),用双踪示波器同时观察ui和uO,记录波形。用示波器测量输出信号的峰-峰值UOPP和周期T。

(3)将Rf断开,观察输出波形uO有何变化,并记录。

(4)由信号发生器输入一个正弦波信号(有效值ui=1 V、f=200 Hz),用双踪示波器同时观察ui和uO,绘制波形。

2.微分电路

(1)按图4.2.8连接线路。

(2)由信号发生器输入一个三角波信号(UiPP=5 V、f=200 Hz),用双踪示波器同时观察ui和uO,测量输出信号的峰-峰值UOPP和周期T,绘制输入、输出波形。

(3)由信号发生器输入一个方波信号(UiPP=5 V、f=200 Hz),用双踪示波器同时观察ui和uO,绘制波形。

(4)由信号发生器输入一个正弦波信号(有效值ui=1 V、f=200 Hz),用双踪示波器同时观察ui和uO,绘制波形,改变输入信号的频率,注意相位关系的变化。

五、实训注意事项

(1)用双踪示波器同时检测输出与输入电压波形时,Y1和Y2的两个探头的“地”端要接同一个检测点(此处即为地线)。

(2)实训时,为使输出波形更典型,可适当调节输入信号的频率(当然,在实用中,通常是改变输入和输出回路元件的参数来实现的)。

六、实训报告要求

(1)画出实训电路,并画出不同输入信号下的输出与输入电压波形(共6种情况)。

(2)简要说明这些波形变换的依据。
