一、填空题

1.________电阻反映了放大电路对信号源或前级电路的影响;________电阻反映了放大电路带负载的能力。

2.若信号带宽大于放大电路的通频带,则会产生________失真。

3.在三种基本组态双极型三极管放大电路中,输入电阻最大的是共________极电路,输入电阻最小的是共________极电路,输出电阻最小的是共________极电路。

4.在单级双极型三极管放大电路中,输出电压与输入电压反相的为共________极电路,输出电压与输入电压同相的有共________极电路与共________极电路。

5.单级双极型三极管放大电路中,既能放大电压又能放大电流的是共________极电路,只能放大电压不能放大电流的是共________极电路,只能放大电流不能放大电压的是共________极电路。

6.射极输出器的主要特点是:电压放大倍数________、输入电阻________、输出电阻________。

7.放大器的静态工作点过高可能引起________失真,过低则可能引起________失真。分压式偏置电路具有自动稳定________的优点。

8.根据反馈信号在输出端的取样方式不同,可分为________反馈和________反馈,根据反馈信号和输入信号在输入端的比较方式不同,可分为________反馈和________反馈。

9.与未加反馈时相比,如反馈的结果使净输入信号变小,则为________,如反馈的结果使净输入信号变大,则为________。

10.对于放大电路,若无反馈网络,称为________放大电路;若存在反馈网络,则称为________放大电路。

11.________反馈主要用于振荡等电路中,________反馈主要用于改善放大电路的性能。

12.将________信号的一部分或全部通过某种电路________端的过程称为反馈。

二、选择题

1.放大电路A、B的放大倍数相同,但输入电阻、输出电阻不同,用它们对同一个具有内阻的信号源电压进行放大,在负载开路条件下测得A的输出电压小,这说明A的(  )。

A.输入电阻大 B.输入电阻小

C.输出电阻大 D.输出电阻小

2.在基本组态双极型三极管放大电路中,输入电阻最大的是(  )电路。

A.共发射极 B.共集电极

C.共基极 D.不能确定

3.为了获得电压放大,同时又使得输出与输入电压同相,则应选用(  )放大电路。

A.共发射极 B.共集电极

C.共基极 D.共漏极

4.关于放大电路中的静态工作点(简称Q点),下列说法中不正确的是(  )。

A.Q点要合适 B.Q点要稳定

C.Q点可根据直流通路求得 D.Q点要高

5.关于BJT放大电路中的静态工作点(简称Q点),下列说法中不正确的是(  )。

A.Q点过高会产生饱和失真

B.Q点过低会产生截止失真

C.导致Q点不稳定的主要原因是温度变化

D.Q点可采用微变等效电路法求得

6.电容耦合放大电路(  )信号。

A.只能放大交流信号

B.只能放大直流信号

C.既能放大交流信号也能放大直流信号

D.既不能放大交流信号也不能放大直流信号(www.daowen.com)

7.直接耦合放大电路(  )信号。

A.只能放大交流信号

B.只能放大直流信号

C.既能放大交流信号也能放大直流信号

D.既不能放大交流信号也不能放大直流信号

8.交流负反馈是指(  )。

A.只存在于阻容耦合电路中的负反馈

B.交流通路中的负反馈

C.放大正弦波信号时才有的负反馈

D.变压器耦合电路中的负反馈

9.放大电路引入负反馈是为了(  )。

A.提高放大倍数 B.稳定输出电流

C.稳定输出电压 D.改善放大电路的性能

三、计算题

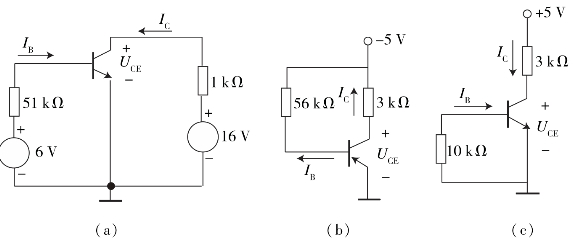

1.图2.1所示电路中,三极管均为硅管,β=100,试判断各三极管的工作状态,并求各管的IB、IC、UCE

图2.1 题1图

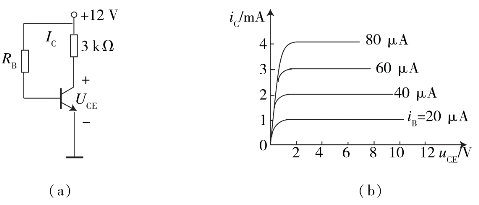

2.在图2.2(a)所示电路中,三极管的输出伏安特性曲线如图2.2(b)所示,设UBEQ=0,当RB分别为300 kΩ、150 kΩ时,试用图解法求IC、UCE

图2.2 题2图

3.硅晶体管电路如图2.3所示,已知晶体管的β=100,当RB分别为100 kΩ、51 kΩ时,求出晶体管的IB、IC及UCE

图2.3 题3图

4.在图2.4所示电路中,晶体管为硅管,β=60,输入ui为方波电压,试画出输出电压uo波形。

图2.4 题4图

5.在图2.5所示三极管放大电路中,电容对交流信号的容抗近似为零,ui=10sinωt(mV),三极管参数为β=80,UBE(ON)=0.7 V,rbb′=200Ω,试分析:(1)计算静态工作点参数IBQ、ICQ、UCEQ;(2)画出交流通路和小信号等效电路;(3)求uBE、iB、iC、uCE

图2.5 题5图

6.场效应管放大电路如图2.6所示,已知场效应管的UGS(TH)=2 V,IDO=1 mA,输入信号us=0.1sinωt(V)。试画出放大电路小信号等效电路并求出uGS、iD、uDS

图2.6 题6图

7.由N沟道结型场效应管构成的电流源如图2.7所示,已知场效应管的IDSS=2 mA,UGS(TH)=-3.5 V,试求流过负载电阻RL的电流大小。当RL变为3 kΩ和1 kΩ时,电流为多少?为什么?

图2.7 题7图
