一、填空题

1.在PN结形成过程中，载流子扩散运动是在________作用下产生的，漂移运动是在________作用下产生的。

2.在本征半导体中掺入________价元素得到N型半导体，掺入________价元素则得到P型半导体。

3.半导体中有________和________两种载流子参与导电，其中________带正电，而________带负电。

4.本征半导体掺入微量的5价元素，则形成______型半导体，其多子为________，少子为________。

5.PN结正偏是指P区电位________N区电位。

6.PN结在________时导通，________时截止，这种特性称为________。

7.二极管按PN结面积大小的不同分为点接触型和面接触型，________型二极管适用于高频、小电流的场合，________型二极管适用于低频、大电流的场合。

8.半导体稳压管的稳压功能是利用PN结的________特性来实现的。

9.发光二极管能将________信号转换为________信号，它工作时需加________偏置电压

10.普通二极管工作时通常要避免工作于_________，而稳压管通常工作于________。

11.三极管工作在放大区时，发射结为________偏置，集电结为________偏置

12.三极管电流放大系数β反映了放大电路中________极电流对________极电流的控制能力。

13.场效应管是利用________电压来控制________电流大小的半导体器件

14.场效应管是利用________效应来控制漏极电流大小的半导体器件。

15.场效应管具有输入电阻很________、抗干扰能力________等特点

二、选择题

1.杂质半导体中多数载流子的浓度主要取决于（　　）。

A.温度　B.掺杂工艺　C.掺杂浓度　D.晶体缺陷

2.在PN结外加正向电压时，扩散电流________漂移电流，当PN结外加反向电压时，扩散电流________漂移电流。（　　）

A.小于，大于　B.大于，小于

C.大于，大于　D.小于，小于

3.PN结形成后，空间电荷区由（　　）构成。

A.电子和空穴　B.施主离子和受主离子

C.施主离子和电子　D.受主离子和空穴

4.从二极管伏安特性曲线可以看出，二极管两端压降大于（　　）时处于正偏导通状态。

A.0　B.死区电压

C.反向击穿电压　D.正向压降

5.硅管正偏导通时，其管压降约为（　　）。

A.0.1 V　B.0.2 V　C.0.5 V　D.0.7 V

6.稳压二极管工作于正常稳压状态时，其反向电流应满足（　　）。

A.ID=0　B.ID＜IZ且ID＞IZM

C.IZ＞ID＞IZMD.IZ＜ID＜IZM

7.下列符号中表示发光二极管的为（　　）。

8.三极管当发射结和集电结都正偏时工作于（　　）状态。

A.放大　B.截止　C.饱和　D.无法确定(www.daowen.com)

9.硅三极管放大电路中，静态时测得集-射极之间直流电压UCE=0.3 V，则此时三极管工作于（　　）状态。

A.饱和　B.截止　C.放大　D.无法确定

10.下面的电路符号代表（　　）管。

图1-1　题10图

A.耗尽型PMOS　B.耗尽型NMOS

C.增强型PMOS　D.增强型NMOS

11.场效应管本质上是一个（　　）。

A.电流控制电流源器件　B.电流控制电压源器件

C.电压控制电流源器件　D.电压控制电压源器件

12.（　　）情况下，可以用H参数小信号模型分析放大电路。

A.正弦小信号　B.低频大信号

C.低频小信号　D.高频小信号

三、计算题

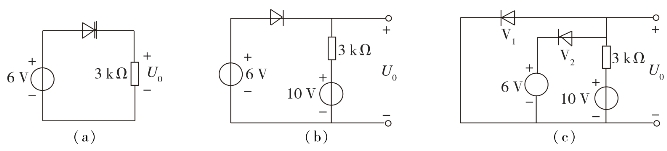

1.电路如图1.2所示，设二极管的导通电压UD（on）=0.7 V，试写出各电路的输出电压UO值。

图1.2　题1图

2.电路如图1.3所示，设二极管为理想的，试判断下列情况下电路中的二极管是导通还是截止，并求出AO两端电压UAO。（1）VDD1=6 V，VDD2=12 V；（2）VDD1=6 V，VDD2=-12 V；（3）VDD1=-6 V，VDD2=-12 V。

图1.3　题2图

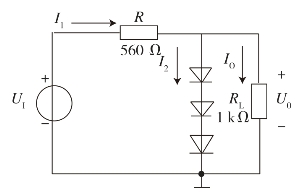

3.二极管电路如图1.4所示，二极管的导通电压UD（on）=0.7 V，试分别求出R为1 kΩ、5 kΩ时，电路中电流I1、I2、IO和输出电压UO。

图1.4　题3图

4.二极管电路如图1.5所示，二极管导通电压UD（on）=0.7 V，UI=6 V试求电路中电流I1、I2、IO和输出电压UO。

图1.5　题4图

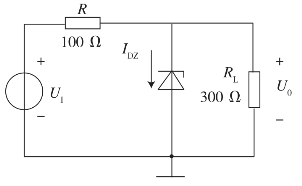

5.稳压电路如图1.6所示，UI=10 V，稳压管参数为UZ=6 V，IZ=10 mA，IZM=30 mA，试求：（1）稳压管的工作电流IDZ和耗散功率；（2）限流电阻R所消耗的功率。

图1.6　题5图

6.电路如图1.7所示，已知发光二极管的导通电压为1.6 V，正向电流≥5 mA即可发光，最大正向电流为20 mA。为使发光二极管发光，试求电路中R的取值范围。

图1.7　题6图

7.放大电路中某三极管三个管脚①②③测得对地电位-8 V，-3 V，-3.2 V和3 V、12 V、3.7 V，试判别此管的三个电极，并说明它是NPN管还是PNP管，是硅管还是锗管？

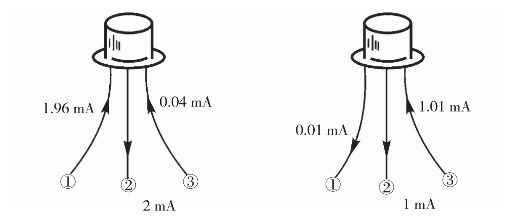

8.对图1.8所示各三极管，试判别其三个电极，并说明它是NPN管还是PNP管，估算其β值。

图1.8　题8图
