整个制冷系统的各种运行工况都是在控制器MMCCⅢA的控制下实现的。MMCCⅢA接受系统中温度、压力、电压、电流等各种信号进行分析、处理后，经输出通道控制压缩机、风机或加热器，实现冷藏箱的温度控制。

制冷电气控制系统的电气原理图如图6-3所示。以MMCCⅢA为核心，大致分为输入区（C、D区）、信息处理与输出区（A、B区）、执行区（F区）和电源供给区（E、G区）。

由图6-3可见，C、D区接收的输入信号有：温度传感器TSUP检测的蒸发器供风温度；温度传感器TRET反映的回风温度（即冷藏箱温度）；温度传感器TDK检测蒸发器出口端冷剂温度；温度传感器TA检测的冷藏箱环境温度；温度传感器TDIS检测的压缩机出口温度，用于压缩机过热保护；低压传感器LPT和高压传感器HPT分别检测压缩机进出口压力；电流互感器CTM和CT1分别测量压缩机电机工作电流和主电路的工作电流；PT1为电压互感器。

A区中HK2是温度开关，在加热或除霜过程中，一旦加热器过热，HK2自动断开，切除加热器HR1和HR2电源。HP是高压开关，用于检测压缩机出口冷剂异常，如果压缩机出口出现异常高压，HP断开，停止控制压缩机工作。

MMCCⅢA的输出控制分为开关量（A区）和模拟量（B区）两种。

A区域通过MMCCⅢA内部继电器的控制触点（MGC1 m、RVm、MC1 m、CFR1 m、EFR1 m、EFR2 m、HR1 m、HR2 m）分别控制接触器MGC1、MGC3、MC、继电器CFR、FRL、FRH、HR1、HR2，进而控制F区的主电路供电与相序、压缩机、风机和加热器。其中受MC控制的电液喷射电磁阀S5装在冷剂管路上，用于进行液体喷射控制，防止压缩机过热。对应的控制关系是：MGC1 m→RVm→相序接触器MGC1或MGC3；MC1 m→接触器MC→压缩机CM；CFR1 m→继电器CFR→冷凝器风机CF；EFR1 m→EFR2 m→继电器FRL或FRH→蒸发器风机（低速EL或高速ER）；HR1 m→继电器HR1→加热器（H 3、H 4、H 5、H 6）；HR2 m→继电器HR2→加热器（H 1、H 2）。

(www.daowen.com)

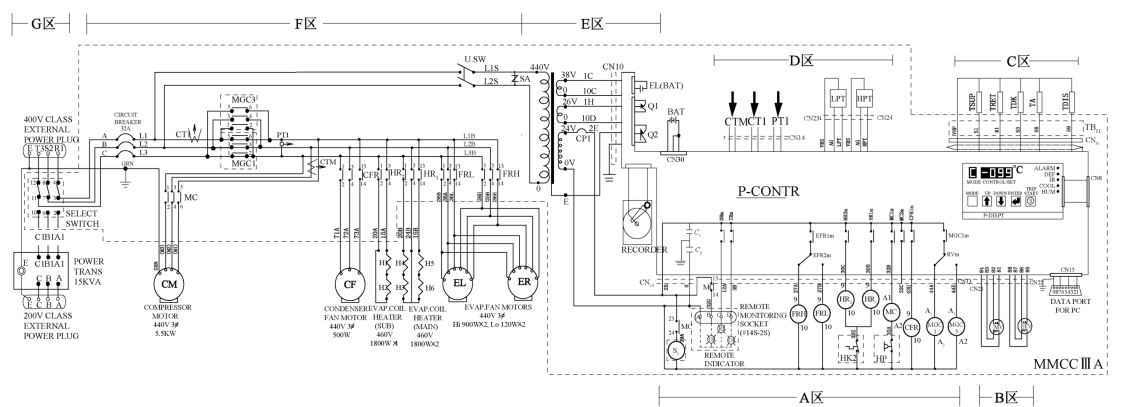

图6-3　三菱冷藏箱电气控制原理图

MC- MAIN CONTACTOR 压缩机主接触器；OL- ORANGE LAMP（INRANGE）范围内指示灯（橙）；TA -AMBIENT TEMP.SENSOR周围环境温度传感器；MGC1，3-PHASE CONTACTOR相序接触器；HP- HIGH PRESSURE SWITCH高压开关；TDIS- COMPRESSOR DISCHARGE TEMP.SENSOR 压缩机出口温度传感器；HR1-HEATER RELAY（MAIN）加热器继电器（主）；RL- RED LAMP（DEFROST）融霜指示灯（红）；HK2-THERMOSTAT（OVERHEAT PROTECTOR）防过热恒温器；HR2-HEATER RELAY（SUB）加热器继电器（副）；GL- GREEN LAMP（COOL）制冷指示灯（绿）；S5-LIQUID INJECTION SOLENOID VALVE液体喷射电磁阀；FRH -FAN RELAY.HIGH SPEED风机高速继电器；HPT-HIGH PRESSURE TRANSDUCER 高压传感器；M-STEPPING MOTOR（RECORDER）记录器电机；FRL-FAN RELAY.LOW SPEED 风机低速继电器；LPT-LOW PRESSURE TRANSDUCER 低压传感器；PT1-VOLTAGE SENSOR 电压互感器；CFR-CONDENSER FAN RELAY 冷凝器风机继电器；CT1-CURRENT SENSOR 电流互感器；Q1-Q2-POWER TRANSISTOR 电源变压器；CP1-CIRCUIT PROTECTOR电路保护器；CTM -CURRENT SENSOR FOR COMP电流互感器；P-CONTR -CONTROL PRINTED CIRCUIT BOARD 控制电路板；EEV -ELECTRONIC EXPANSION VALVE电子膨胀阀；TRET-RETURN AIR TEMP.SENSOR回风温度传感器；P DISPT -DISPLAY PRINTED CIRCUIT BOARD显示电路板；MV -HOT GAS MODULATING VALVE控制随动阀；TSUP-SUPPLY AIR TEMP.SENSOR 供风温度传感器；BAT-BATTERY 电池；U.SW-UNIT SWITCH 机组开关；TDK-EVAPORATOR OUTLET SENSOR 蒸发器盘管出口温度传感器；EL- LITHIUM BATTERY 锂电池；SA-SURGE ABSORBER

B区域，MMCCⅢA对电子膨胀阀EEV和控制随动阀MV进行连续的电压调节控制，其过程调节可采用PID调节，使系统处于最佳运行状态。EEV有多种用途，通过对它的调节控制能实现制冷能力控制、电力消耗控制、高压控制和制冷回路切断控制等。控制随动阀MV被安装在压缩机的排出管路上，它在MMCCⅢA的控制下，进行制冷的容量控制，并实现高温制冷气体旁通流量的无级调节。在MMCCⅢA上设置了对EEV和MV进行手动测试检查的功能。

冷藏箱配备AC 440 V和AC 220 V两种电源电压，适应不同地区或场所。内部所用的多种低压电源，有设备内置的变压器提供（E区），还有后备电池用于维持各种运行数据的保存。在断电期间，MMCCⅢA依靠内置电池继续工作，64 K字节的内存记录各种运行和运输资料。

MMCCⅢA面板上有操作键，数字显示窗和指示灯，并有串行端口和上位机进行数据通信（包括日历、集装箱号码和ID资料），还能显示和检索各种运行数据。温度记录器记录冷箱运行过程中温度变化的情况。在面板（PCONTR）背后的微动开关用于选择操作类型。在冷藏箱下部有监控插座，用于对冷箱运行状况的远距监控，通过它与驾驶室内冷藏箱监控系统相联系。
