船舶电气控制技术:室内温度自动调节系统工作原理

时间:2023-10-08 理论教育 版权反馈
【摘要】:压力继电器YD1,YD2触点闭合,使中间继电器DJ1动作,其触点闭合仅是控制温度调节系统和压力控制系统工作的条件之一。当一路所属各个舱室总的平均温度达到给定值时,温度调节系统停止工作,于是中间继电器DZ1释放。淡水泵和海水泵的工作,自动控制时按空调系统的工作状态进行控制。下面介绍一下冬季空调系统工作原理,如图5-11所示。

船舶电气控制技术:室内温度自动调节系统工作原理

实现空气温度自动调节系统的方案是多样的,这里仅介绍我国自选设计制造的现代船舶上使用的空调线路,如图5-7所示。它的工作原理与冷藏机的工作原理大体相同。空调设备是间接作用式的,夏天由氟利昂冷却淡水,再由被冷却的淡水冷却空气,然后用风机将冷却空气送到各舱室;冬天由蒸汽加热淡水,再由被加热了的淡水加空气,同样由风机将加热空气送至各舱室。

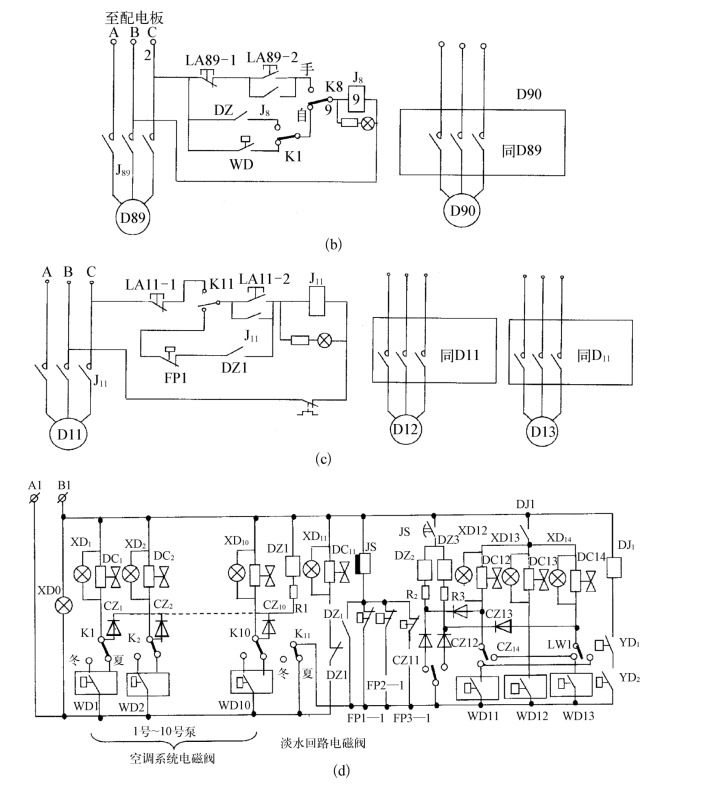

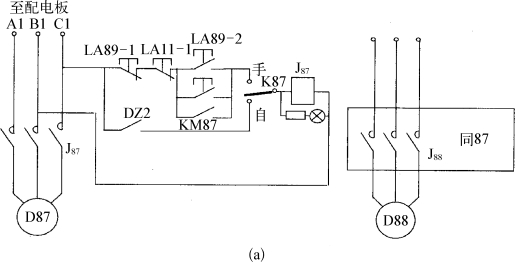

图5-7 空调系统控制线路图

图5-7为某轮空调系统控制线路图。它属于间接作用式空调系统,这种系统在客货船上用的较多,而货船因其舱室较少,基本上均采用直接作用式空调系统,即空气不经淡水冷却这一环节,直接被制冷系统冷却。

如图5-7所示,全船装有十台风机,也就是全船分成十个空调工作区域。在十台空调风机回风口处,各装有两只温度继电器(WD1-WD10和WD21-WD30),分别在夏天和冬天作为温度控制使用。夏天,当任一空调风机回风口处的温度大于+30℃时,安装在该处的温度继电器(WD1-WD10中相应的继电器)触点闭合,接通该路泼水电磁阀(DC1-DC10中相应电磁阀)电源,使淡水电磁阀开启。当温度低于+27℃时,温度继电器触点断开,将淡水电磁阀关闭,以达到该路所属舱室的温度保持在一定的范围内。空压机蒸发器的冷却淡水总管里,装有温度继电器(DW11-DW13),分别控制每台空压机的氟利昂电磁阀(DC12-DC14)由于电磁阀的动作,空压机的高、低压继电器(F1P1-F3P3)动作,自动控制空压机。冬天,当任一空调风机网风口处的温度低于+13℃时,该处安置的温度继电器(WD21-WD30)触声接通该路淡水电磁阀(DC1-DC10)电源,使电磁阀开启,温度高于+19℃时,温度继电触点断开,将淡水电磁阀关闭,以达到该路所属舱室的温度保持在一定范围内的要求。

把各转换开关(K1 K13)转到夏天位置时,进行夏天空调。现以某一路为例说明夏天空调的工作过程。

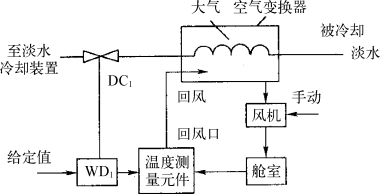

图5-8所示为夏天空调工作原理示意图

图5-8 夏季空调工作原理示意图

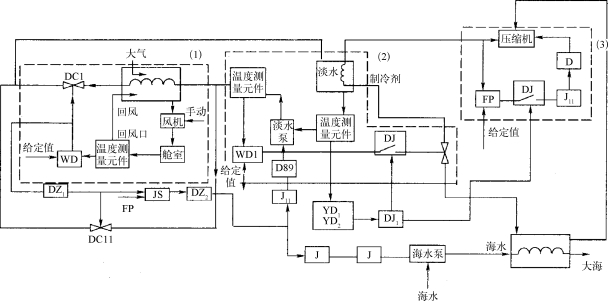

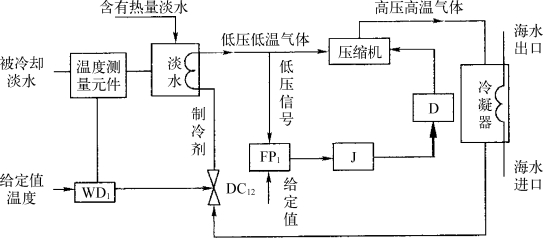

夏天空调装置工作时,被冷却的淡水再去冷却空气,吸收空气中的热量成为含有一定温度的淡水,进入冷却装置再次被冷却。其工作原理如图5-9所示。而夏天空调整个工作流程如图5-10所示。

夏季空调装置,实际上是两个温度调节系统和一个压力自动控制系统,通过工作介质和连锁关系把三个系统联系起来。

图5-9 淡水冷却装置示意图

图5-10 夏季空调流程图(www.daowen.com)

当测量一路所属舱室的温度(回风口处的平均温度)超过温度继电器WD1的给定值时,温度继电器WD1触点动作,打开泼水电磁阀DC1,用冷却后的淡水冷却空气,再将冷空气输送至各舱室。在WD1触头闭合的同时,接通继电器DZ1。DZ1动作后,关闭环流电磁阀DC11;同时接通时间继电器JS,中间继电器DZ2或DZ3动作,于是海水泵、淡水泵自动起动运转。压力继电器YD1,YD2触点闭合,使中间继电器DJ1动作,其触点闭合仅是控制温度调节系统(2)和压力控制系统(3)工作的条件之一。一旦工作介质(淡水)的温度高于给定值时,温度继电器WD11的触点闭合,接通电磁阀DC12,随冷剂的蒸发将使低压继电器F1 P1触点闭合,空压机D11自动启动,由于(2)和(3)实际上就是制冷系统,而制冷系统工作原理在前面已介绍过,故这里不再详细介绍。

当一路所属各个舱室总的平均温度达到给定值时,温度调节系统(1)停止工作,于是中间继电器DZ1释放。但DZ1的释放,不能使系统(2)和(3)立即也眼着停止工作,因为淡水的温度调节系统和压力自动控制系统是独立的,仅通过工作介质相联系。当淡水温度低于给定值时,即使温度调节系统(1)还在继续工作,系统(2)和(3)也可以停止工作。

淡水泵和海水泵的工作,自动控制时按空调系统的工作状态进行控制。只要系统(1)或系统(3)在工作,水泵将正常工作。例如系统(1),(2),(3)都在工作:当系统(1)停止工作时,水泵保持运行,待系统(3)也停止工作时,经继电器JS延时后才使水泵停止工作;当系统(3)先停止工作,水泵也不会停止工作,待系统(1)也停止工作日才,经JS延时后,水泵才停止工作。

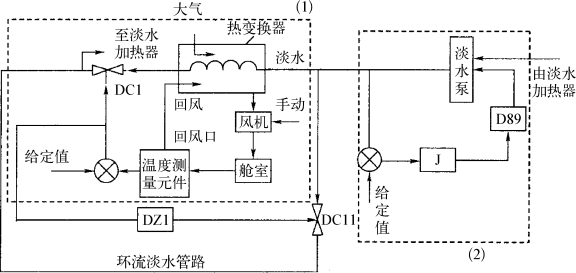

下面介绍一下冬季空调系统工作原理,如图5-11所示。它实际上也是由两个调节系统(1)和(2)组成的。

图5-11 冬季空调系统工作原理示意图

当一路所属各个舱室的总平均温度低于给定值时,温度继电器WD21触点闭合,接通淡水电磁阀DC1电源,而使中间继电器DZ1动作,关闭环流电磁阀DC11,淡水停止循环。由蒸汽加热的淡水就流过热交换器,被加热的空气送入各舱室,舱室的温度升高。当舱室的温度升高到给定值时,温度调节器WD21触点断开,关闭淡水电磁阀DC1

在空气调节系统(1)工作后,另一调节系统(2)就立即工作。因为在系统(1)工作时,电磁阀DC11关闭,淡水电磁阀DC1打开。由于淡水管内装有温度继电器WD14的测量元件,这时淡水温度低于给定值,温度继电器WD14的触点闭合,起动淡水泵。在系统(1)停止工作后,泼水电磁阀DC1关闭,而淡水泵通过环流管路仍有通路。如这时温度继电器WD14的测量元件测得的淡水温度高于给定值,淡水泵就停止工作。该线路的温度调节只能调节一路所属各舱室外温度的平均值,而这一路中所属各舱室的温度可能不一样,这时还需手动调节各自的温度。至于其他空调系统的线路,不管形式但其基本环节还是相同的。

习题与思考

5-1 压缩式制冷装置由哪几部分组成,其工作程序是怎样的?

5-2 图5-3组合开关中2HH4在“1”位时的作用?

5-3 图5-3可实现哪些保护?是如何实现的?

5-4 简述图5-5空调系统图中淡水冷却的作用。

5-5 简述图5-5空调系统图中喷湿器、除水器的作用。
