船上冷藏装置的压缩机、水泵、高低温库冷风机等4台异步电动机。由一只电控箱控制，电控箱上设有“自动”、“手动”转换开关，如图5-3和图5-4所示。

（1）“自动”工作过程。1SA1开关接通“自动”档，电路a-b，e-f点接通，电源开关Q接通，电源指示灯1HR亮。中间继电器1KM接通。当一个（或两个）冷库温度上升到限值时，温度控制器1K或2K自动接通。中间继电器3KM或4KM得电，装置开始起动，先起动水泵，M2工作，稍延迟压缩机M1起动运行，电磁阀1YV，2YV，3YV开启使高、低温库冷风机M4、M3投入运行，电控箱上水泵、压缩机、高低温库风机指示灯（1-4HG）亮。当冷库温度降低达到要求温度时.温度制器1K或2K自动断开3KM、4KM电源，关闭一台冷风机。压缩机和水泵继续工作。当两台冷风机关闭后，压缩机、水泵及整个系统。

（2）“手动”工作过程。1SA1开关接通“手动”档，电路c-d，g-h点接通，电源开关Q接通，电源指示灯（1HR）亮。中间继电器1KM接通。按下水泵起动按钮SB2，接通水泵工作，灯1 HG亮。按下压缩机起动按钮SB1，接通压缩机工作，指示灯2HG亮。根据使用的冷库将“手动温控选择”开关5SA接通于高温库低温库或两库位置，则起动一台冷风机或两台冷风机，相应指示灯亮。

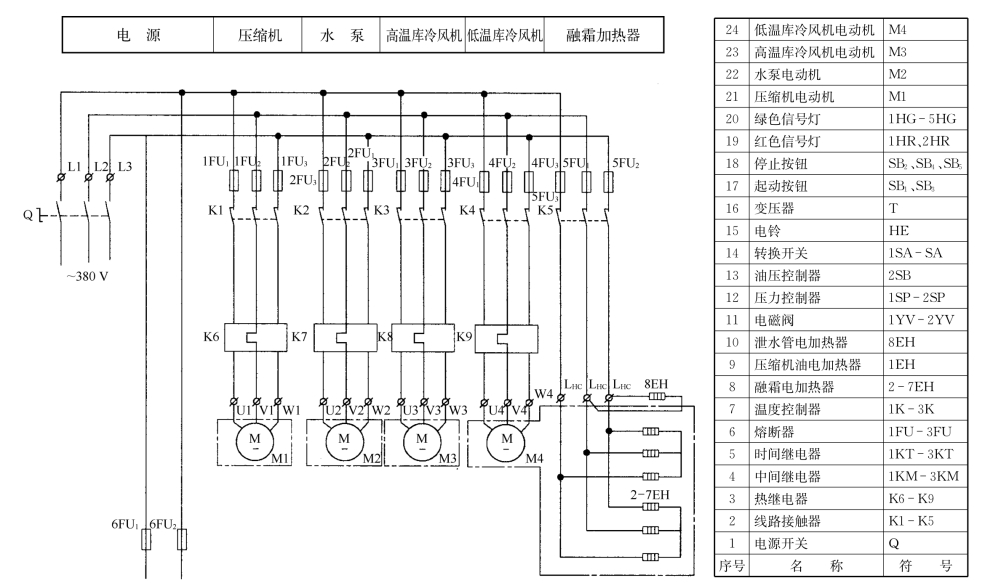

图5-3　冷藏装置电路图

(www.daowen.com)

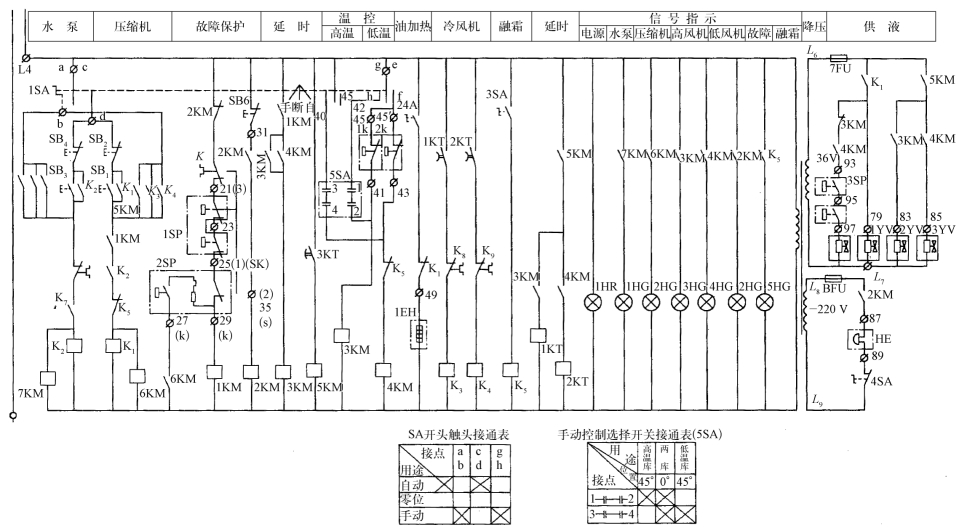

图5-4　冷藏装置控制电路图

（3）保护。过载保护K6-K9为压缩机、水泵、冷风机的电动机过载保护。K9动作时，2KM通电，灯2HR电铃HF接通电源，发生声光报警，4SA为电铃断开开关。

压力过限保护压缩机在排出和吸入压力过限时，压力控制器1SP会断开故障保护电路，使1KM失电，2KM得电，1KM失电使压缩机、水泵及冷风机停车，2KM得电发出声光报警（吸入压力过低时不发出声光报警）。

滑动压差过限保护滑动压差过限时，油压控制器2SP动作，1KM失电，停止压缩机、水泵及冷风机工作，同时发出声光报警。

压力控制器3SP通过电磁阀4YV自动调节压缩机的能量，以免压缩机频繁起动。
