制冷,就是从被冷对象中移出热量并建立一个相对的低温环境,用于船舶可以在较长时间内维持船上各类食品保鲜或者货物的冷藏贮运。

按工作原则不同,制冷装置可分类为:压缩式、吸收式、真空式及半导体式,船上用得最多的是压缩式。

压缩式制冷装置的主要组成部件是:制冷压缩机,它又可分为活塞式、螺杆式和离心式,实用中以活塞式为多见。

1.制冷基本原理

从物理学知道,任何液态物质的蒸发汽化时,都要吸收大量的热量,称为汽化潜热,利用这一规律,选择汽化温度很低的液体,如在一个标准大气压(105 Pa)下,把汽化温度为-29.8℃的氟利昂12(F12)作为制冷剂,让它在一定的条件下蒸发汽化,并将从其周围吸取大量的热量,使周围温度迅速降低,从而达到制冷的目的。

热力学知道,气体的饱和温度(即气体开始冷凝成液体的温度),是和一定的饱和压力相对应的。因此,用压缩机吸入制冷剂蒸汽,并压缩到较高的压力,则气态冷剂的饱和温度也相应提高造成对外放热,实现冷凝的条件。

如将F12气态冷凝压缩到74×104 Pa(7.58 kg·f/cm2)的压力时,它的饱和温度升高到30℃,再在冷凝器中用温度较低的舷外海水对冷剂进行冷却,从而实现气态冷剂的液化,并达到放出热量的目的。

2.压缩式制冷装置基本组成及工作程序

图5-1中的制冷剂F12在节流阀的控制下,进入冷库蒸发器的蛇形管中,由于节流阀降压的结果,冷剂就会在较低的压力下膨胀,蒸发汽化,吸收冷库中大量的热量,降低库温,实现制冷。

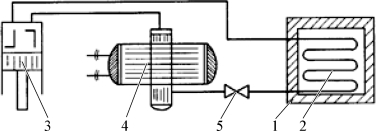

图5-1 压缩式制冷装置组成示意图(www.daowen.com)

1-冷库;2-蒸发器;3-压缩机;4-冷凝器;5-节流阀

工作程序如图5-2所示。为了不使蛇形管的压力因冷剂不断流入,使发生汽化而升高;采用压缩机将其及时抽出并压缩,在冷凝器中被冷却放热,重新凝结成液态,并经节流阀再次进入蛇形管蒸发汽化,从而形成一个封闭的制冷循环。

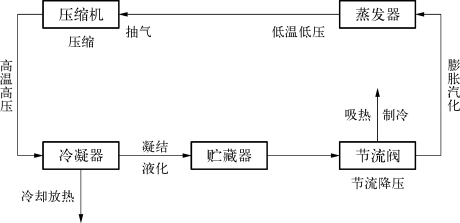

图5-2 压缩式制冷装置图工作程序

3.冷藏装置自动控制原理

现代船舶制冷装置要求实现自动化,目的在于根据外界条件的变化,自动调整装置的工作,随时保持所需温度,简化管理,提高经济性,保证安全运行。

实现制冷装置自动化可以解决以下几个问题:

(1)利用温度继电器电磁阀,实现对冷库温度及其温度波动的控制。温度继电器的感温管置于冷库之中,当库温达到额定值的下限时,感温管使继电器触头断开,切断电磁阀电路而使阀关闭,制冷装置停止工作。当库温升至额定值的上限时,温度继电器将使电磁阀重新开启,制冷装置工作,于是库温又逐渐下降,实现了对库温的双位控制。

(2)通过低压继电器的双位拉制,自动起停压缩机,起调节和保护的作用。当各冷库的温度都达到整定值下限时,各电磁阀均应关闭,此时如不将压缩机停车,则压缩机的吸入压力会越来越低,甚至出现真空,有可能使外界空气漏入系统。因此,利用低压继电器使压缩机停车,随着冷库温度的升高,温度继电器的触头重新闭合,电磁阀通电开启,冷剂进入蒸发器,压缩机吸入,侧压力逐渐升高,当达到整定值上限时,低压继电器触头闭合,重新起动压缩机,实现压缩机起停的双位控制。

(3)通过高压继电器实现高压保护。高压继电器以压缩机的排出压力为信号,控制压缩机的控制电路,不论何种原因使排出压力超过高压继电器整定值时,压缩机将自动停车。直至故障排除后方能恢复工作。
