船舶油水分离器的自动排油控制系统主要有以下几种形式。

1.双电极式

两个电极S1和S2分别置于油水分界面控制范围的上限和下限位置上，分离筒本体接地。根据油和水导电性质不同来监测油水分界面的高低，以控制排油电磁阀的开关动作。

2.单电极式

单电极的检测原理与双电极基本相同，利用油和水的不同介电常数确定油水分界面的位置。

3.浮子针阀式

浮子针阀置于分离筒中，其容量比大于油的密度而小于水的密度。当油水分界面下降至下限时，浮子针阀重力大于浮力与所受压力之和，针阀自动开启排油；当油水分界面上升至上限时，浮子针阀浮力大于重力，针阀自动关闭。(www.daowen.com)

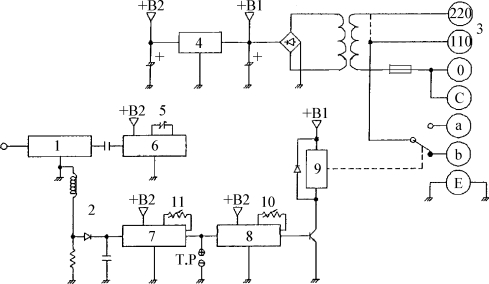

图4-22所示为单电极式自动排油控制系统原理功能框图。检测和控制电路直接安装在其接线盒内，与电极棒组合为一个整体，控制位于油水分离器顶部的电动阀的打开和关闭。电极棒安装在油水分离器的上部处，它的位置决定了集油腔中油水分界面变化范围的下限高度。

图4-22　单电极式排油控制系统功能框图

1-检测电路；2-输入电路；3-交流电源；4-稳压电路；5调谐电路；6-振荡电路；7-放　大电路；8-比较电路；9-继电器；10-延时调节；11-灵敏度调节

电极棒作为电容器的一个电极，而油水分离器的壁作为另一个电极，两者构成一个完整的电容器。当电极棒处在污油或空气中时，由于污油的电介常数很大，导电性能很差，相当于在电容上并联了一个很大的电阻，因而电容值较大；当电极棒处在污水中时，由于污水的电介常数较小，导电性能较好，相当于在电容上并联了一个较小的电阻，因而电容值较小。可见，油水分界面在电极棒附近的上下波动将使电容值发生变化。整个油水分界面检测和控制电路由电源电路（POWER SOURCE）、振荡电路（OSCILLATION CIRCUIT）、检测电路（DETECTION CIRCUIT）、放大电路（AMPLIFIER CIRCUIT）、比较电路（COMPARISON CIRCUIT）和输出继电器（RELAY）组成。当电极棒位于油污中时，检测电路处于谐振状态，放大电路的输出最小，经过比较电路和输出继电器打开污油出口，将污油排至污油柜中；当检测电极位于油水中时，检测电路远离谐振状态，放大电路的输出较大，经过比较电路和输出继电器关闭污油出口，避免将污水排至污油柜中。
