图2-31是双位控制的另一典型例子——空压机的自动控制线路。

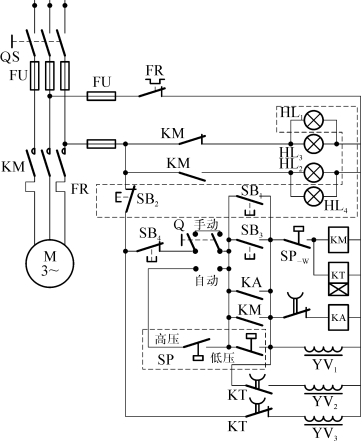

图2-31　空压机的自动控制线路

它的控制要求是：当主空气瓶内气压达到2.5～2.8 MPa高限值时，空压机必须停机；而当气压降低到1.5～1.3 MPa低限值时，空压机则要重新起动。(www.daowen.com)

在手动控制时，先把“手动／自动”转换开关置于“手动”位置。然后合上隔离开关QS，控制线路有电，空压机残气泄放，电磁阀YV 3获电开启，泄放供气管中的残气，为空压机起动运行做准备。之后按动SB1（或SB3），继电器KA获电动作，触头KA自锁；冷却水电磁阀YV1获电开启，冷却水进入空压机；待冷却水压力上升到正常值时，压力开关SP_w闭合，接触器KM获电动作，主触头KM1闭合，空压机起动运行，KM闭合自锁，同时时间继电器KT获电开始计时。延时时间到后，触头KT断开，继电器KA断电释放；触头KT闭合，供气电磁阀YV2获电开启，向气瓶供气；同时触头KT断开，残气泄放电磁阀YV 3断电关闭。这里采用KT延时的目的是让空压机在空载情况下起动，以缩短起动时间。当气瓶的气压上升到高限值时，按动停机按钮SB2（或SB4），接触器KM断电复位，空压机停机，冷却水电磁阀YV 1断电关闭，残气泄放电磁阀YV 3获电开启，泄放残气。

当“手动／自动”转换开关置于“自动”位置时，空压机的起动和停机完全由组合式压力开关SP的高、低压触头来控制。从线路结构上看，压力开关SP的高压触头相当于手动操作的停机按钮SB4，而低压触头则相当于起动按钮SB1。因此，当自动控制时，当气瓶压力低于SP的低压动作值时，低压触头闭合，空压机起动；而当气瓶压力上升至SP的高压动作值时，高压触头断开，空压机停机。压力开关SP高、低压的调节范围为0.6～3 MPa一般空压机的高压压力整定在2.5～2.8 MPa之间，低压压力整定在1.5～1.8 MPa之间。

空压机控制线路中，除了有常规保护环节，如过载保护、短路保护、欠压保护、缺相保护等之外，还有冷却水压力保护环节，由冷却水压力继电器SP_w来实现。当运行时出现冷却水断流或冷却水不通畅时，水压下降，SP_w断开，KM失电，空压机自动停机，并发出声光报警（报警线路未画出）。有的空压机还有滑油压力保护环节。
