图2-30（a）是通过压力双位控制实现的海淡水柜水位自动控制示意图。图中水柜为压力水柜，随着用水量的变化，水、气空间容积在变化，即液位高度和气压都在变化。水位上升，气的空间高度减小，气压增加，如果不考虑漏气损耗，气压大小显然是与水位高低成正比例的，高限水位H（H）对应着高限压力，低限水位H（L）对应着低限压力。因此，对于像这样密封容器式的双位液位高度的控制，可以采用双位压力的控制方式。

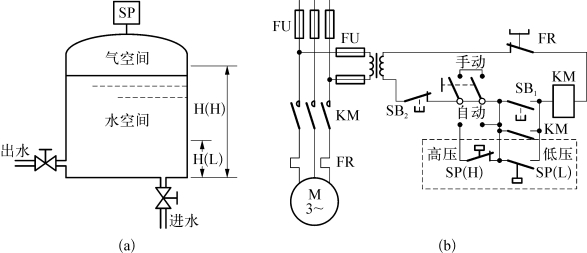

图2-30　海（淡）水柜自动控制电路(www.daowen.com)

（a）压力水柜示意图　（b）自动控制电路

当转换开关打到“自动”位置，如图2-30（b）所示的正常水位时，即水位高于H（L），低于H（H），因SP（H）闭合，SP（L）断开，接触器KM线圈断电，水泵电机停转。随着用水量增加，水位高度和气压逐渐下降。当气压（水位）降到低限H（L）以下时，压力继电器低压触点SP（L）由正常水位的“开启”状态转换为“闭合”状态，水泵电机接触器KM线圈通电，其常开主触点闭合，水泵起动，向水柜补充水。当气压（水位）升高，并高于低限H（L）时，虽然压力继电器SP（L）触点打开，但由于接触器KM的自锁作用，KM仍通电，所以水泵继续打水，直到气压（水位）升高到高限时，压力继电器高压触点SP（H）断开，使接触器KM线圈断电，水泵停。当水位再次降到高限以下时，虽然SP（H）恢复闭合，但由于SP（L）为“开启”状态，因此接触器KM线圈仍不能通电，直到水位再继续下降到低限时，SP（L）闭合，水泵方能重新起动打水。这一过程就是压力（水位）检测的双位闭环控制。
