石砌墩台具有就地取材和经久耐用等优点,在石料丰富地区建造墩台时,在施工期限许可的条件下,为节约水泥,应优先考虑石砌墩台方案。
一、石料、砂浆与脚手架
石砌墩台是用片石、块石及粗料石以水泥砂浆砌筑的,石料与砂浆的规格要符合有关规定。浆砌片石一般适用于高度小于6m以下的墩台身、基础、镶面以及各式墩台身填腹;浆砌块石一般用于高度大于6m以下的墩台身、镶面或应力要求大于浆砌片石气体强度的墩台;浆砌粗料石则用于磨耗及冲击严重的分水体及破冰体的镶面工程以及有美观要求的桥墩台身等。
将石料调运并安砌到正确位置是砌石工程中比较困难的工序。当重量小或距地面不高时,可用简单的马凳跳板直接运送;当重量较大或距地面较高时,可采用固定式动臂吊机、桅杆式吊机或井式吊机,将材料运到墩台上,然后再分运到安砌地点。用于砌石的脚手架应环绕墩台搭设,用以堆放材料,并支承施工人员砌筑镶面定位行列及勾缝。脚手架一般常用固定式轻型脚手架(适用于6m以下的墩台)、简易活动脚手架(用于25m以下的墩台)以及悬吊式脚手架(用于较高的墩台)。
二、墩台砌筑施工要点
在砌筑前应按设计图放出实样,挂线砌筑。砌筑基础的第一层砌块时,如基底为土质,只在已砌石块的侧面铺上砂浆即可,不需坐浆。如基底为石质,应将其表面清洗、湿润后,先坐浆再砌石。砌筑斜面墩台时,斜面应逐层放坡,以保证规定的坡度。砌块间用砂浆粘结并保持一定的缝厚,所有砌缝要求砂浆饱满。形状比较复杂的工程,应先做出配料设计图(图6-14),注明块石尺寸。形状比较简单的,也要根据砌体高度、尺寸、错缝等,先行放样配好料石再砌。

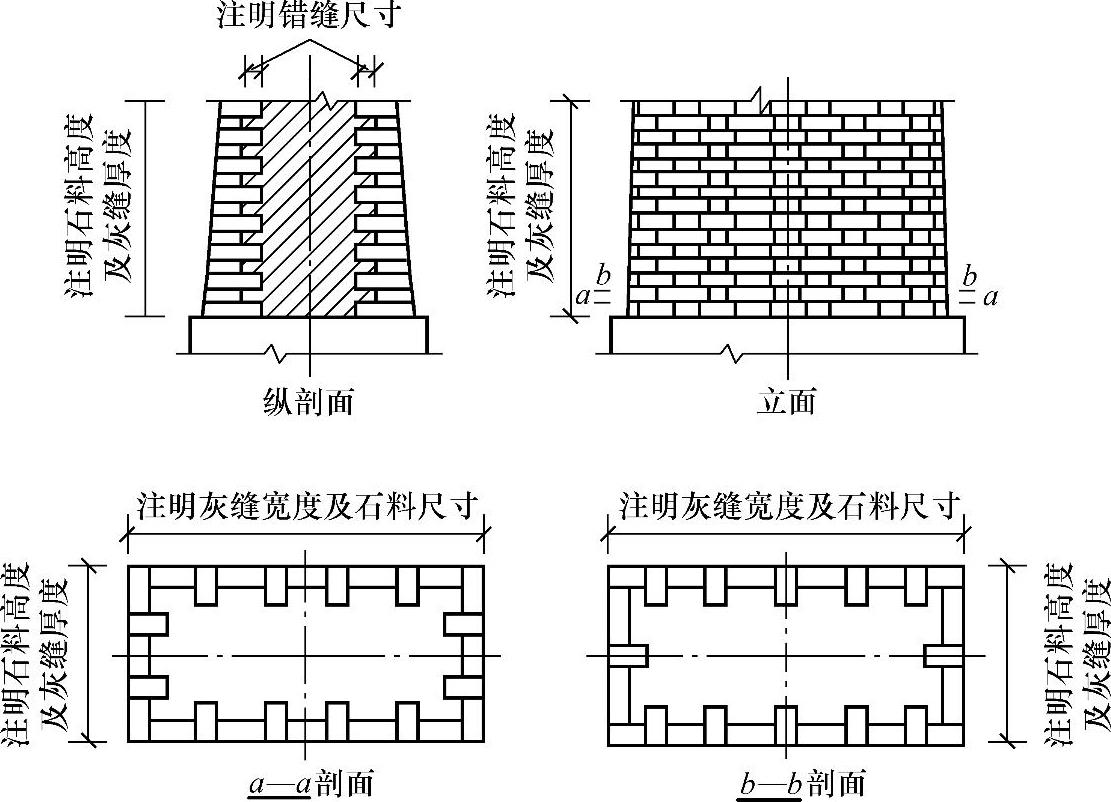

图6-14 桥墩配料大样图
砌筑方法:同一层石料及水平灰缝的厚度要均匀一致,每层按水平砌筑,丁顺相间,砌石灰缝互相垂直,灰缝宽度和错缝按表6-5规定办理。砌石顺序为先角石,再镶面,后填腹。填腹石的分层高度应与镶面相同;圆端、尖端及转角形砌体的砌石顺序,应自顶点开始,按丁顺排列接砌镶面石。砌筑图例如图6-15所示,圆端形桥墩的圆端顶点不得有垂直灰缝,砌石应从顶端开始先砌石块①(图6-15a),然后依丁顺相间排列,安砌四周镶面石;尖端桥墩的尖端及转角处不得有垂直灰缝,砌石应从两端开始,先砌石块①(图6-15b),再砌侧面转角②,然后丁顺相间排列,接砌四周的镶面石。

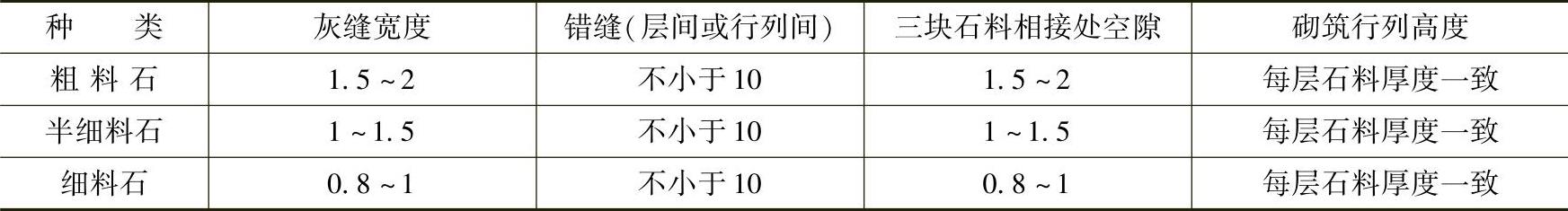

表6-5 浆砌镶面石灰缝规定 (单位:cm)
图6-15 桥墩的砌筑
a)圆端形桥墩的砌筑 b)尖端形桥墩的砌筑(www.daowen.com)
砌体质量应符合以下规定:
1)砌体所用各项材料类别、规格及质量符合要求。
2)砌缝砂浆或小石子混凝土铺填饱满、强度符合要求。
3)砌缝宽度、错缝距离符合规定,勾缝坚固、整齐,深度和形式符合要求。
4)砌筑方法正确。
5)砌筑位置、尺寸不超过允许偏差。
墩台砌体位置及外形尺寸允许偏差见表6-6。

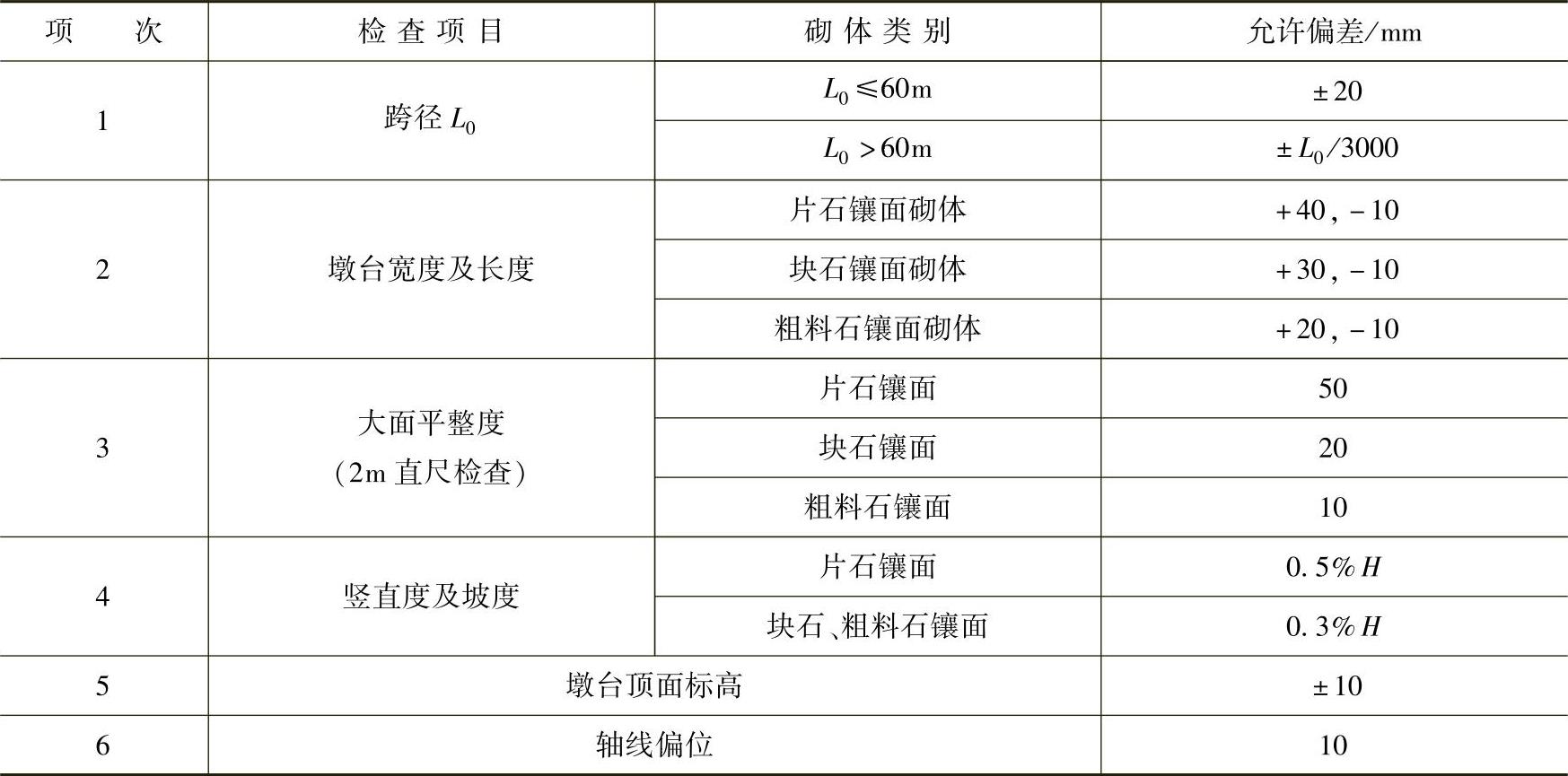

表6-6 墩台砌体位置及外形尺寸允许偏差
注:1.L0:对于拱式桥涵、箱涵、圆管涵为净跨径;对于梁式桥涵为两桥涵墩中线间或桥涵墩中线与台背前缘间距离。
2.H为墩台高度。
3.混凝土预制块砌体和砖砌体允许偏差参照粗料石镶面标准。
